誰でも簡単にできるポイント(爪)縦ピンタイプの取付方法

2018年12月4日
バケット本体に取り付けるポイント(爪)の取付方法をご紹介いたします。

<縦ピンタイプ>


ポイント(爪)は消耗品で使用頻度及び環境によって若干の違いはございますが、多くの場合交換頻度の高い部品になります。

以前に横ピンタイプのご紹介をさせて頂きましたが、今回は縦ピンタイプです。

まず、縦ピンタイプの取付にはピン/ラバーがポイント(爪)1本につき1セット必要になります。
ポイント(爪)6本の場合は、ピン/ラバーは6セットということです。

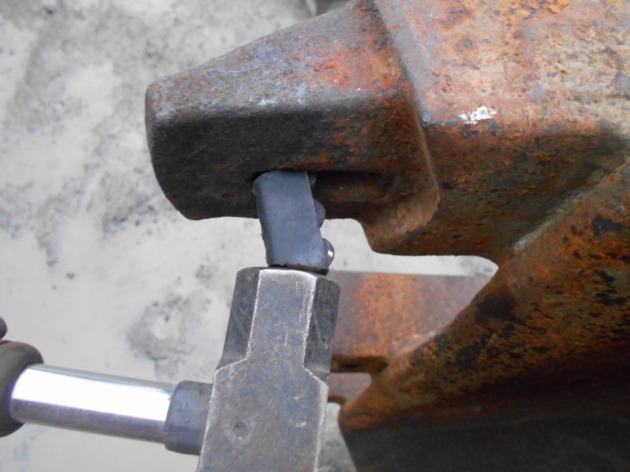

①ラバーの打ち込み

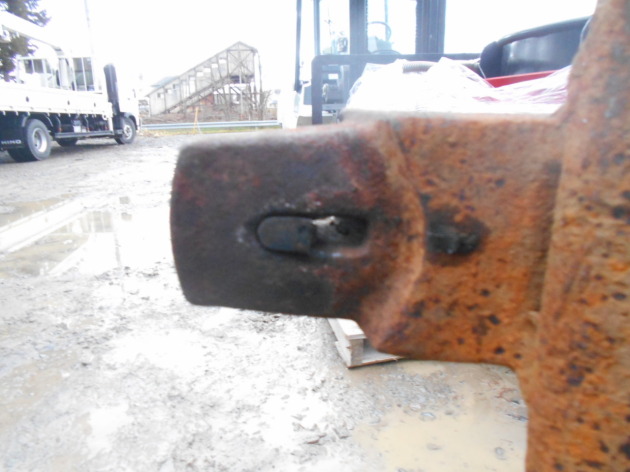

ラバーの打ち込み箇所は爪先側に打ち込みます。奥側はピンを差し込むスペースになりますので必ず手前に差し込んでください。

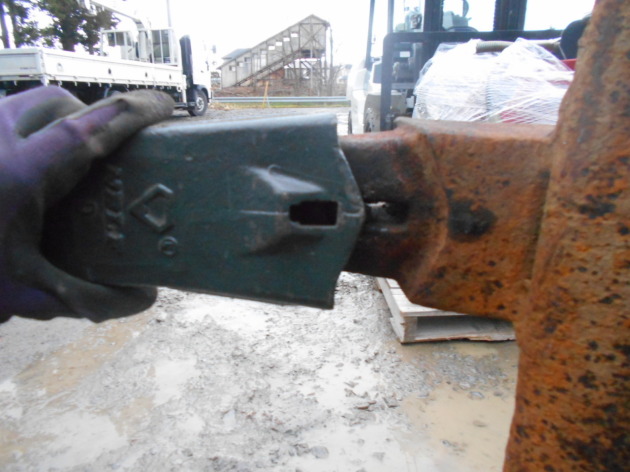

②ポイント(爪)をはめ込む

ラバーがしっかり打ち込まれていなければ、ポイント(爪)差し込み時に干渉してうまくはめ込めません。

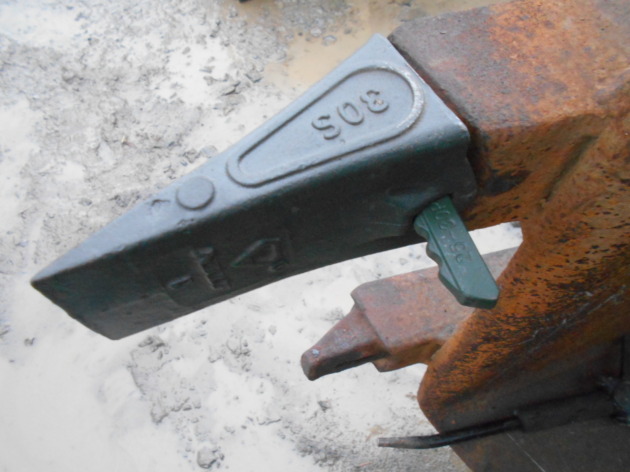

③ピンの打ち込み

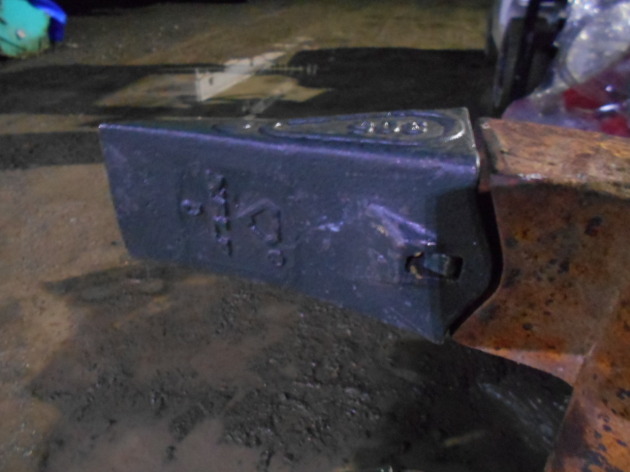

ハンマーで叩くことで奥までピンが入り固定することができます。

作業自体は難易度の低いものですので、どなた様も簡単に行うことが可能です。
