土砂、セメント改良材を強力撹拌する油圧ショベル用ツインミキシング
2016年6月11日

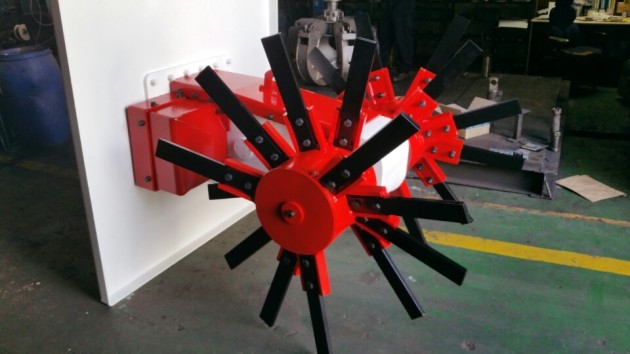

土砂、セメント改良材を強力撹拌する油圧ショベル用ツインミキシング「ツインライザー」この機械は、安定処理工に於ける「スタビライザ混合」や「バックホウ混合」の作業に威力を発揮します。
粘性土質などの軟弱地盤のセメント、石灰改良には品質上、均一な撹拌が不可欠な上、撹拌作業能力により作業工程が大きく変わってきます。世界最高峰のハイスペックなギア式強力油圧モーターにより攪拌品質向上、作業工程短縮、トータルコスト削減に貢献致します。
TR200
使用する利点
1.強力なギア式油圧モーター搭載により、一度に多くの土砂、地盤を均等に撹拌できる。
2.含水比が多い土でも問題なく機械を使用できる。
3.メンテナンスがグリスアップのみで簡単で安価である。
機械の使用用途
・粘性土質などの軟弱地盤のセメント、石灰改良
・砂などの良質土による良質混合
・重金属吸着材の混合
高品質施工、作業工程の短縮で工事評定加点対象に
・強力な均等撹拌により、適切な添加量で規定の品質規格値を確保します。
・撹拌する作業工程の短縮により、全体工程を短縮し、経済損失を防ぎ、より早い構造物の構築に貢献します。
機械の仕様
・回転に使用されている油圧モーターは、装着するバックホウの油圧、油量の使用できる最大値を利用します。
利用できるバックホウの油圧、油量は限界があるため、この最大限に利用し撹拌能力が最大となるように
設計しています。
心臓部である油圧モーターは世界各国で多くの実績のある、最高峰の油圧モーターを採用しています。
作業能力
0.45クラス TR120 最大深度 H=1.2m、施工量 35m3/h
0.7クラス TR200 最大深度 H=1.5m、施工量 50m3/h
TR200
ツインライザー 仕様図
単位 TR120
適合ショベル (m3) 0.45 16ton
最大使用圧力 (kgf/㎠) 320
油 量 (L/min) 100〜170 1
モーター出力 (Kw) 45
質 量 (kg) 1,600 1,800
最大回転速度 (rpm) 60-90
最大出力トルク (kgf・m) 861
ドラム外形(A) (mm) 1,200
ドラム幅(B) (mm) 1,250
高さ(C) (mm) 2,100
羽(フィン)個数 (個) 20
単位 TR200
適合ショベル (m3) 0.7 17〜24ton
最大使用圧力 (kgf/㎠) 320 320
油 量 (L/min) 140〜250
モーター出力 (Kw) 75
質 量 (kg) 1,800
最大回転速度 (rpm) 60-110
最大出力トルク (kgf・m) 1462
ドラム外形(A) (mm) 1,205
ドラム幅(B) (mm) 1,366
高さ(C) (mm) 2,335
羽(フィン)個数 (個) 24
リース機もご用意しております。お気軽にお問合せください。
