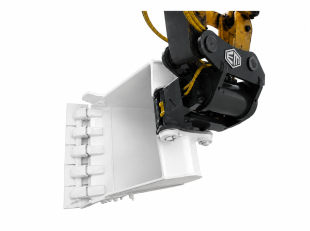

パワーチルト+油圧ワンタッチ装着機「パワーチルトクイック」【製品紹介】

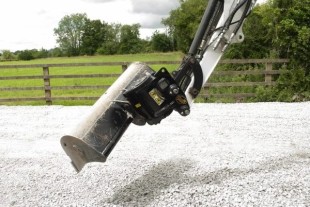

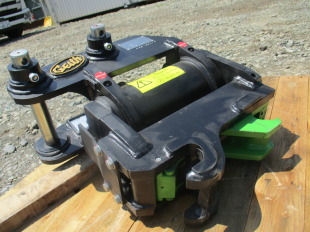

油圧ショベル用パワーチルト(左右180度チルト)と油圧式ワンタッチ装着機(クイックカプラー)の複合機です。

2〜27t迄ご用意しています。

製品概要


ヨーロッパメーカー製の「パワーチルトクイック」は、日本国内基準のブラケット規格に合わせ改良しています。このことにより、保有するバケットなどの取付・使用を可能としています。

バケットなどの脱着は運転席内の操作で行う油圧式で、国際基準ISO13031に準拠した2重ロック構造とし、安全性を最重要に考えられた製品です。伸縮シリンダーは露出せず格納され、万が一問題が発生しても、フロントとリア部の2箇所が同時に作動する強力スプリングロック機構により脱落を防ぎます。

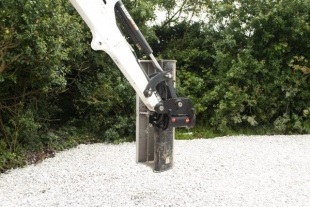

パワーチルト(左右180度チルト)は、シリンダーを使用しない最新ロータリーアクチュエータを使用しています。これにより、コンパクト設計でチルト角度が最大90度と作業性に優れ、角度を保持する力が強くパワフルです。

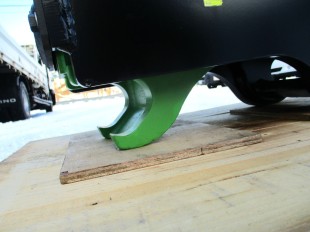

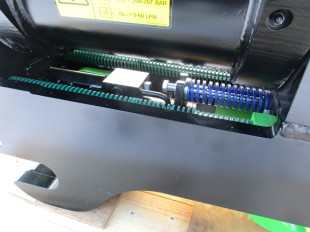

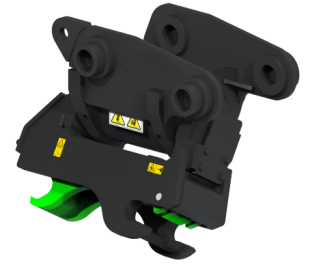

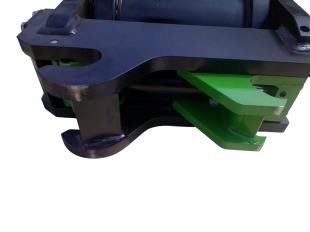

ロック機構


国際基準ISO13031に準拠した2重ロック構造としています。油圧装着に連動して、強力スプリングでフロントとリア部を同時にロックします。



スイング構造


螺旋ギア構造により、強力な左右の傾き(チルト)を実現します。破損しずらく、メンテナンス不要でコストパフォーマンスにも優れています。

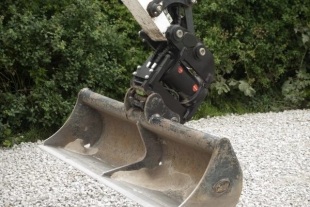

使用用途


溝堀/路体掘削や切土/盛土の他、振動コンパクターやスイーパーブラシやグラップルなど、あらゆるアタッチメント作業に有効です。

※油圧ブレーカーの使用は不可




公共工事技術提案でも利用


  • 省スペース作業による環境負荷低減と仮設費の削減
  • 省人力化による安全性の向上と作業費の低減




機械の仕様

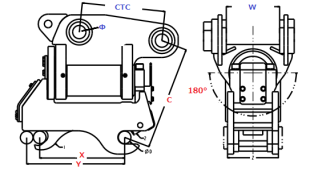

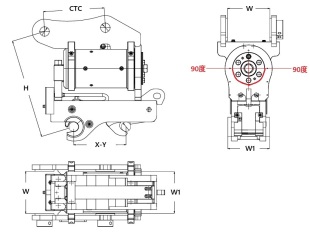

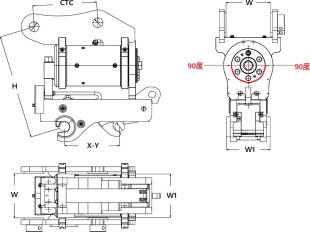

【仕様図】

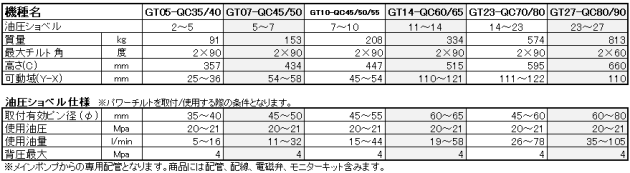

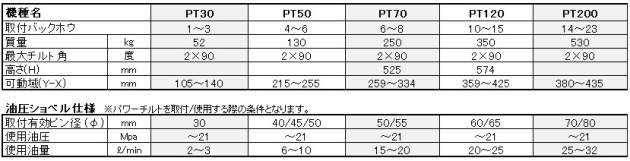

【仕様表】



接続・使用するために必要な配管について


本製品の使用には、油圧ショベル側に専用配管が必要となります。メインポンプから引き込むための専用キット(配管、配線、電磁弁、モニター)は製品に含まれます。

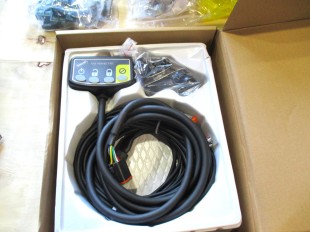

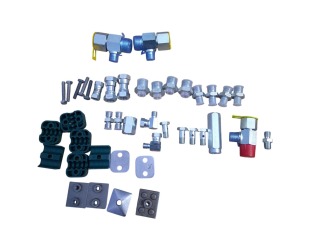

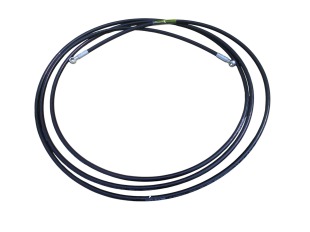

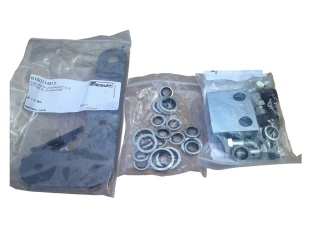

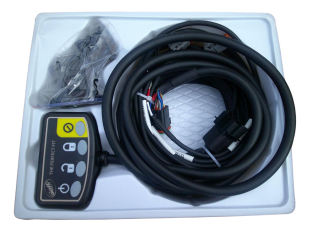

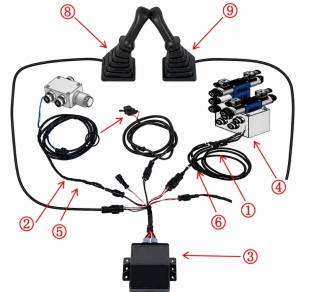

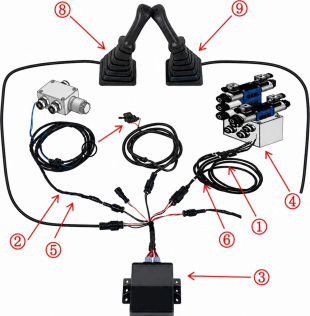

パワーチルトクイック/油圧クイックに付属される接続専用キット


配管作業は、整備士1名で1日程度ですが、一部に部品を固定するための金具の溶接があります。
※手順書を付属していますが、当社でもサポートいたします。

配管作業は別途費用が掛かります。
※配管作業を自社で行えない場合は、建機整備を行っている会社より製品のご購入をお願いいたします。

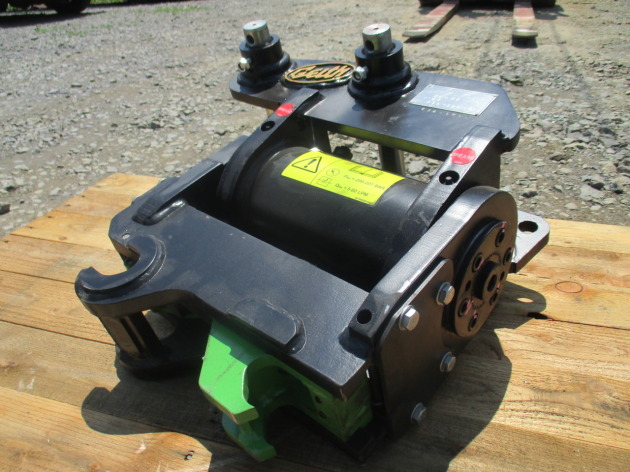

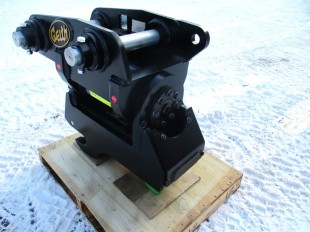

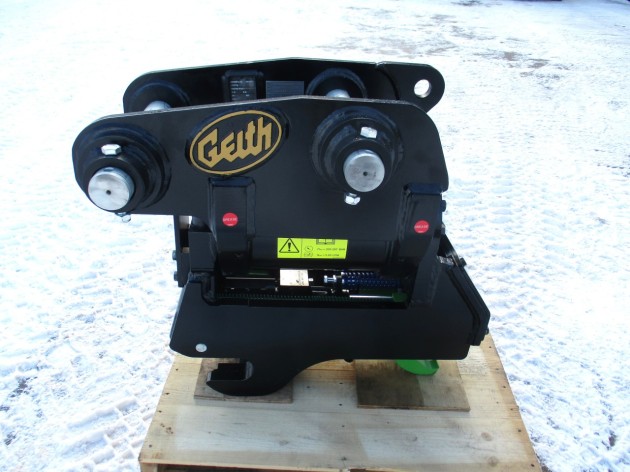

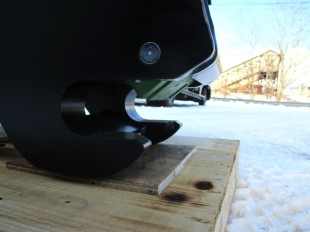

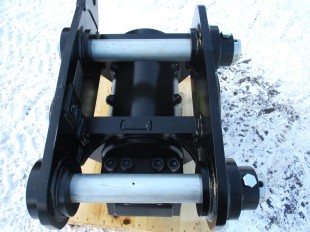

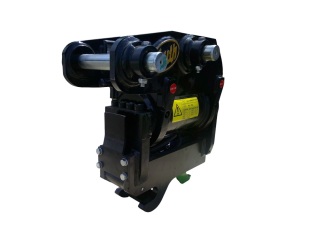

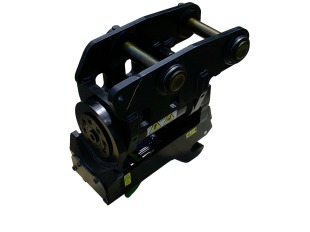

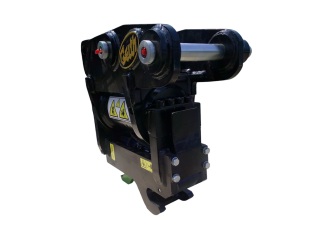

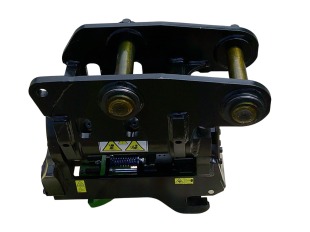

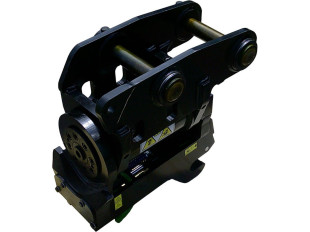

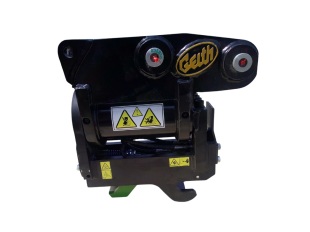

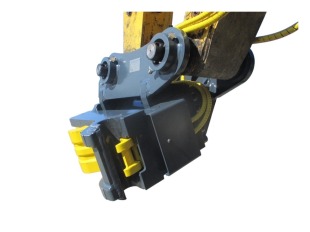

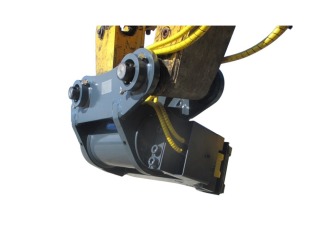

アタッチメントの写真

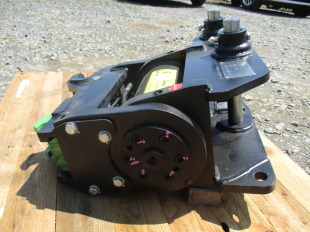

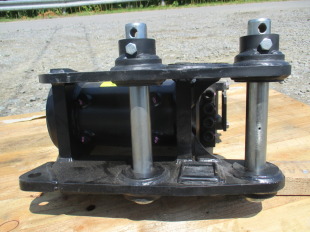

<GT05-QC35(2〜5tクラス)>



アタッチメントの動画


準備中



お見積りシートをご用意しております



こちらから【パワーチルトクイック お見積りシート】をダウンロードできます。



お見積もり依頼に際しましては、ご指定事項内容のご確認をお願い致します。


パワーチルトクイックのお見積り依頼に際するご指定事項について



お支払いについて


「銀行振込」の他、事前申請にて「分割(割賦)払い」も可能です。

※出荷ヤードの関係上、「代引き」対応はお受けできません。


銀行振込

※振込先は以下のいずれかとなります。

<振込先>
楽天銀行 第二営業支店
普通口座 口座番号:7466400
名義:アースマシン株式会社

<振込先>
三井住友銀行 札幌支店
普通口座 口座番号:7572710
名義:アースマシン株式会社

<振込先>
北海道銀行 小樽支店
普通口座 口座番号:1417626
名義:アースマシン株式会社


分割(割賦)払い

初期投資を抑える分割(割賦)払い『アースクレジット』をご用意いたしました



製品カタログをご用意しております



こちらから【総合カタログ内の本製品商品ページ】をダウンロードできます。



総合カタログもご用意しております。


こちらから【販売・リース 総合カタログ】をダウンロードできます。



単一の油圧式脱着製品もご用意しております

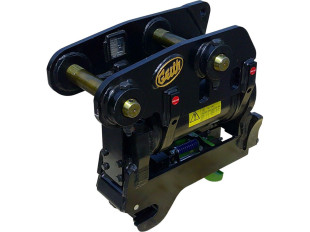

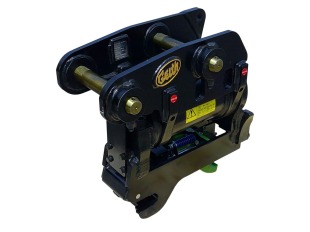

油圧ワンタッチ装着機「油圧クイック」【製品紹介】

油圧ショベル用油圧式ワンタッチ装着機(クイックカプラー)です。バケットなどの脱着は運転席内の操作で行う油圧式で、国際基準ISO13031に準拠した2重ロック構造とし、安全性を最重要に考えた製品です。

「油圧ワンタッチ装着機【油圧クイック】」の製品詳細はこちら



チルト・旋回(回転)機能の製品もご用意しております

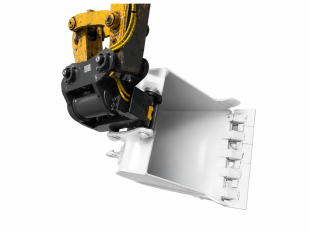

チルトローテーター(360度旋回、左右チルト)【製品紹介】
