アースオーガーのエクステンション(アウター/インナータイプ)各種

2022年12月5日
アースオーガーの掘削深を延長する「エクステンション」

アースオーガードリルのエクステンションを各種ご用意しております。各サイズ(長さ)の他に、アウタータイプ(一般的なタイプ)とインナータイプの2種があります。又、スクリューの付いたエクステンションを特注でご用意することも可能です。

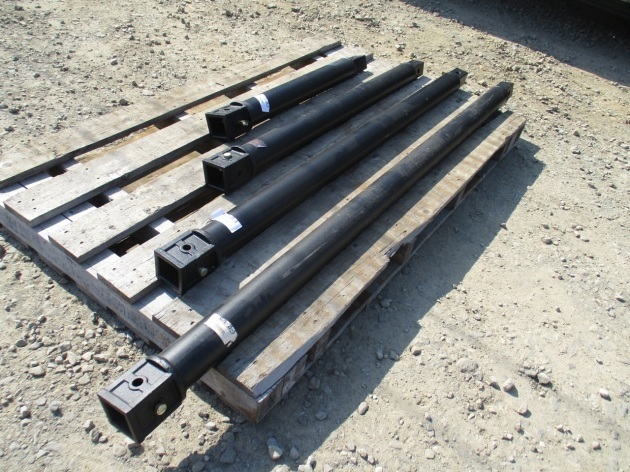

※写真は、一般的なアウタータイプ


●エクステンションの「アウター」「インナー」タイプとは?

一般的なアウタータイプとは、別途用意したエクステンションを繋ぎ合わせ延長するタイプです。

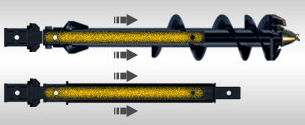

これに対しインナータイプとは、アースオーガードリル又はエクステンション(アウター)の内側に収納させスライドさせることで延長が可能となるものです。これはテレスコアーム設計により、より深く掘削することが容易になり、輸送も容易になります。スペースを節約し、装着時間が軽減される分作業効率が上がります。

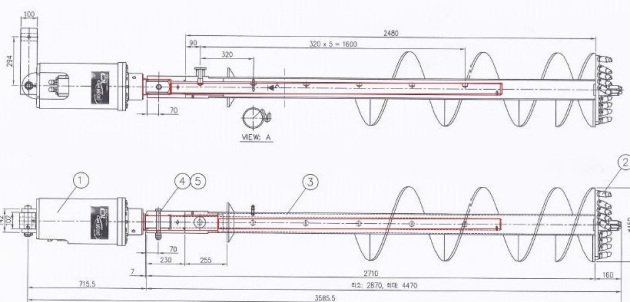

インナータイプ図解

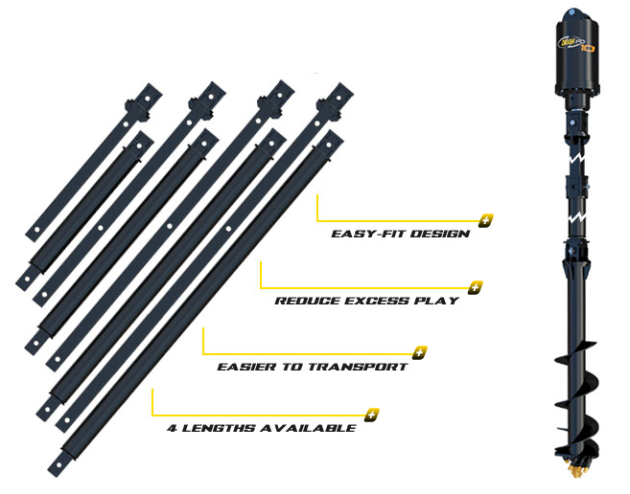

【エクステンション(5〜8t)クラス】


  • サイズ:500 / 800 / 1000 / 1,500 / 2,000 / 2,500 mm
  • 標準アダプター(ハブ):75×75mm
  • 耐強度:「アウター」「インナー」共に7,200Nm

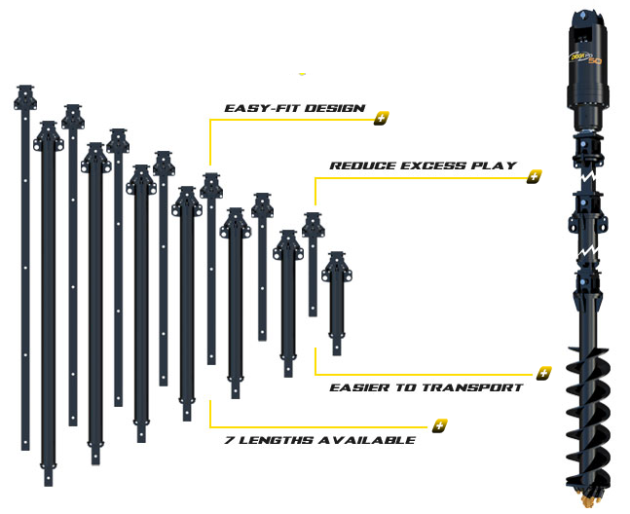

【エクステンション(8〜20t)クラス】


  • サイズ:1,000 / 1,500 / 2 / 2,500 / 3,000 / 3,500 / 4,000 / 4,500 / 5,000mm
  • 標準アダプター(ハブ):75×75mm
  • 耐強度:「アウター」13,000Nm、「インナー」14,000Nm

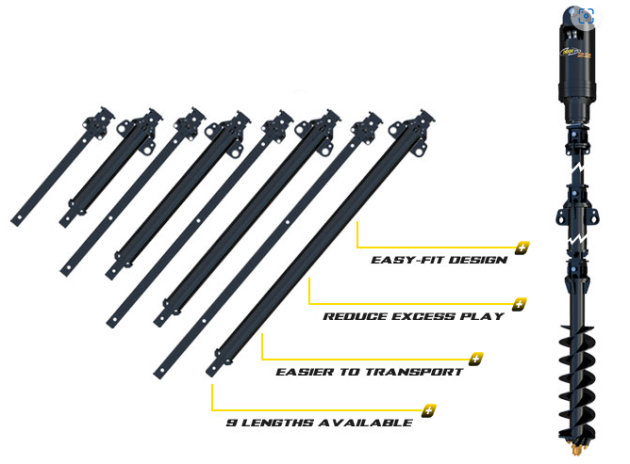

【エクステンション(15〜30t)クラス】


  • サイズ:1,000 / 1,500 / 2 / 2,500 / 3,000 / 3,500 / 4,000mm
  • 標準アダプター(ハブ):100×100mm
  • 耐強度:「アウター」「インナー」共に40,000Nm

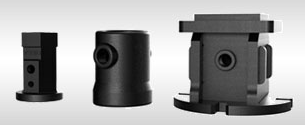

*オーガードライブとオーガー(ドリル)との接続には、各種変換アダプター(丸/四角/六角)をご用意しております。


エクステンションのみの販売もしておりますので、ご相談ください。
