CAT横ピンタイプ用のアダプター型番はピン径と長さで判別可能
2023年8月22日
バケットツメを装着する様式について国内で用いられているのは概ね3種類で、「縦ピンタイプ」「コマツ横ピンタイプ」「CAT横ピンタイプ」となります。今回は、ご質問の多い「CAT横ピンタイプ」についてご紹介いたします。

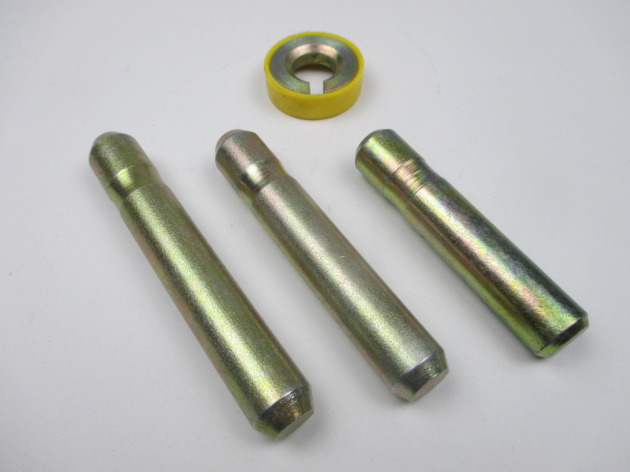

CAT横ピンタイプは、溶着されているアダプターに円形のリテーナーを差し込み、ツメを被せます。被せたツメの横穴からピンを叩き込み固定するという取り付け方法となりますが、溶着されているアダプターによりリテーナー・ピン共に直径や長さが異なります。ピン径が異なるとピン自体が入らなかったり、すぐに抜けてしまいます。
CAT横ピンタイプ用の溶着アダプターについては数種類ありますが、これらは「J」+「数字」で型番を表します。縦ピンでいう「S18」や「S35」などがそれに該当します。アダプターサイズを間違うと、リテーナー・ピンはもちろんツメサイズも異なるため取り付けができません。
お客様からも自分の使用しているバックホウバケットのツメサイズがよくわからないというご相談は多いです。確かにぱっと見でツメサイズを判断できる方は多くはありません。

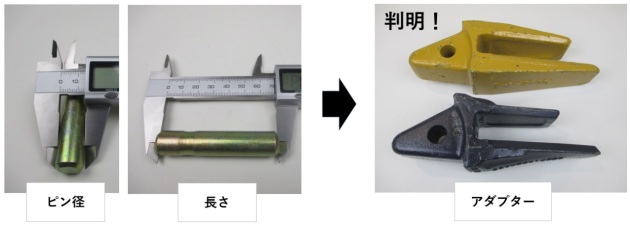

という事で、以下にCAT横ピンタイプ用のアダプター型番とそれに使用されているピンのサイズをご紹介します。もし、ご自身で使用されているバックホウバケットのツメサイズがわからない方は、ピン径と長さでアダプター型番を判別可能です。
アダプター型番 ： J225 ⇔ 適合ピンサイズ ： 径14.2 × 長64.5
アダプター型番 ： J250 ⇔ 適合ピンサイズ ： 径14.2 × 長81.5
アダプター型番 ： J300 ⇔ 適合ピンサイズ ： 径14.2 × 長92
アダプター型番 ： J350 ⇔ 適合ピンサイズ ： 径19.0 × 長105
アダプター型番 ： J400 ⇔ 適合ピンサイズ ： 径22.3 × 長118
アダプター型番 ： J450 ⇔ 適合ピンサイズ ： 径19.1 × 長132.2
アダプター型番 ： J460 ⇔ 適合ピンサイズ ： 径23.7 × 長133
アダプター型番 ： J550 ⇔ 適合ピンサイズ ： 径25.0 × 長160
※上記すべてｍｍ表示です。また、メーカーにより1〜2ｍｍ程の誤差が生じる場合もございます。
上記以外のサイズの場合やご質問等ございましたらお気軽にご連絡ください。
