JA11ジムニーがヒーター故障!ヒータースイッチハーネス交換。

2016年4月14日

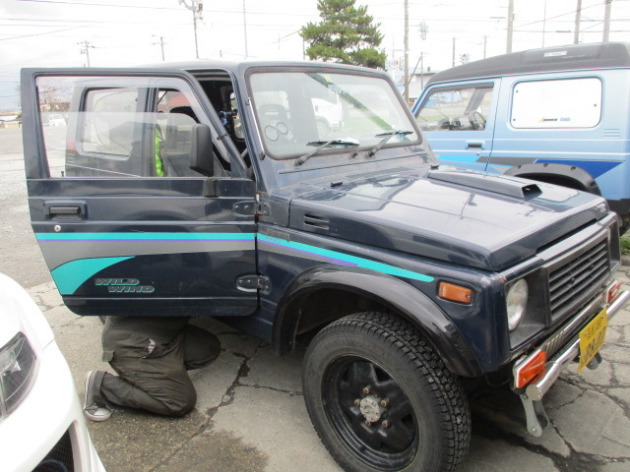

T様JA11ジムニーがヒーター故障で入庫しました。

IMG_1862



スイッチを入れてもファンモーター(ヒーターモーター)が回らず、送風がない状態です。

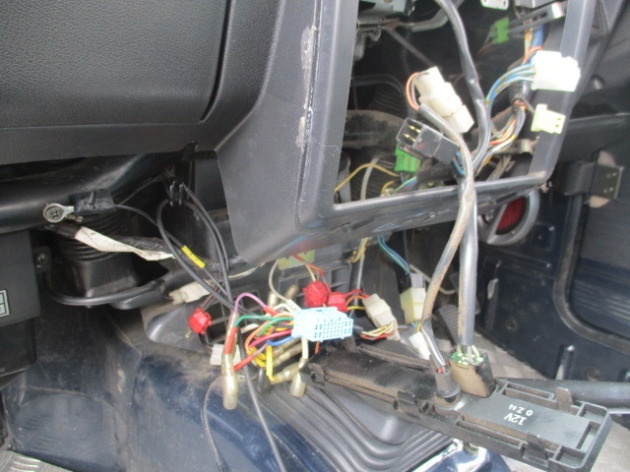

モーターの点検とパネル(ヒータースイッチ)の点検でバラスことに・・・・

IMG_1865

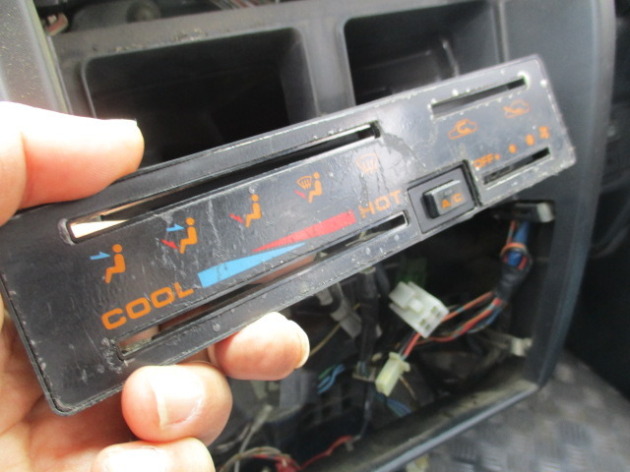

モーターは異常なし、残るはヒータースイッチ。

IMG_1867

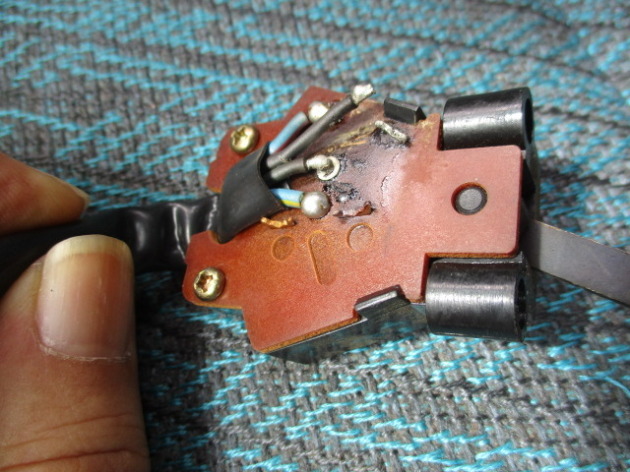

と・・・・原因発見! スイッチハーネスのハンダ剥離。それも2箇所。

IMG_1866

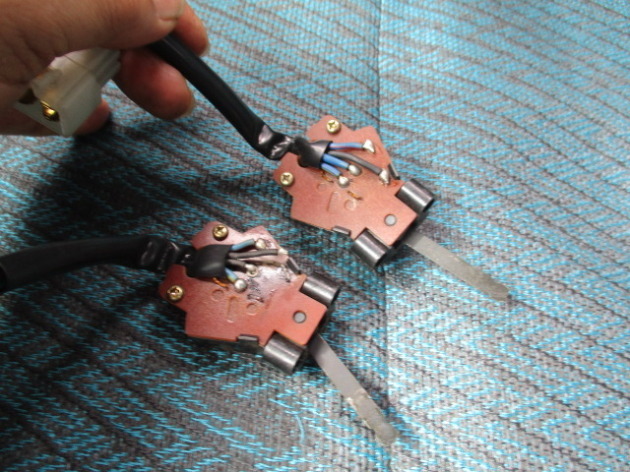

ハンダで修復してもいいのですが、これだけ剥離しているとゆうことは、この先あてにならないので交換することにしました。

IMG_1868

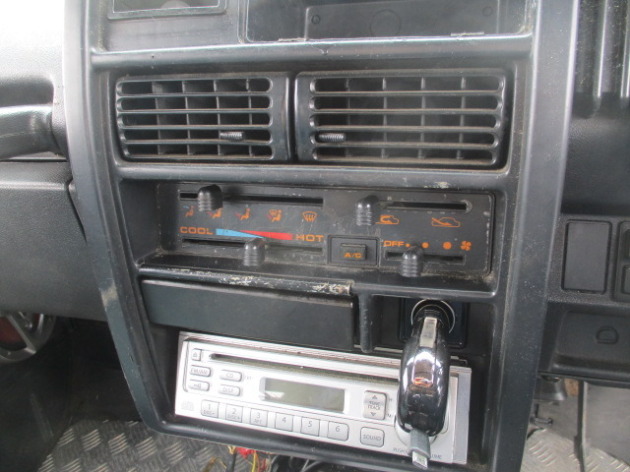

交換して組み立てて作業は完了。

IMG_1869



JA11はヒーターパネル本体も接触不良をおこします。古い車なので、仲良く付き合うことですね。
