JA11ジムニーのリアドラムブレーキの固着修理が完了!

2016年8月19日
JA11ジムニーのリアドラムブレーキの固着修理が完了しました。

IMG_4288

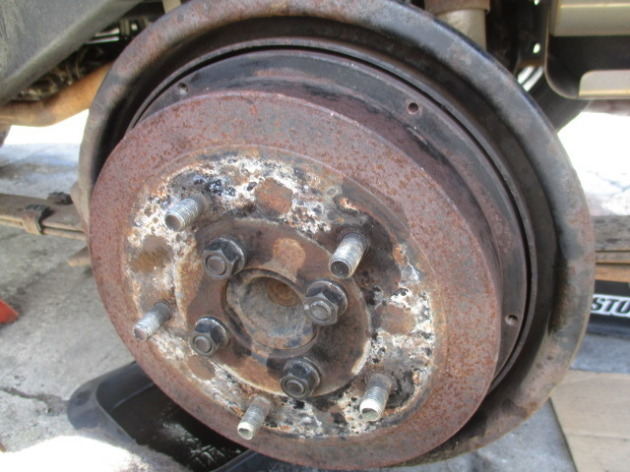

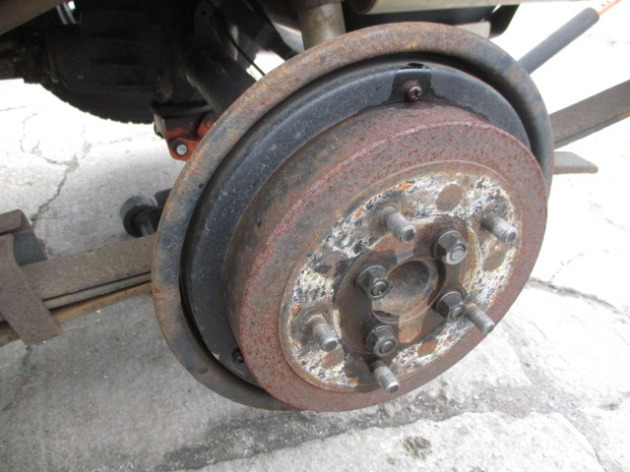

左リアのドラムブレーキが、タイヤを引きずるくらいにガッチリ効いちゃっています。

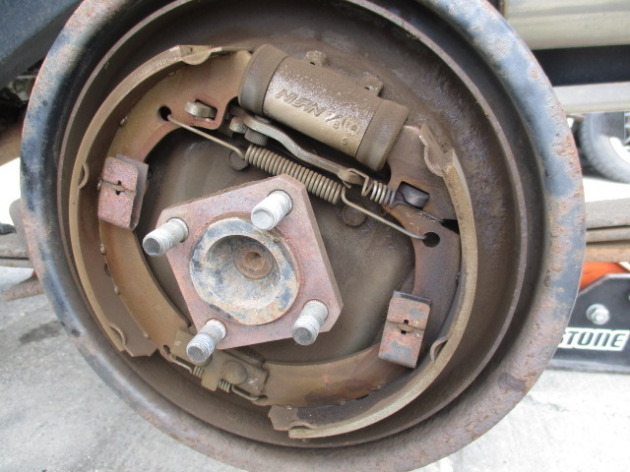

ブレーキシューが効いて、なかなか外れないカバーを外すと・・・・大量のダスト(粉塵)
IMG_4289



一応調整してみる。
IMG_4290

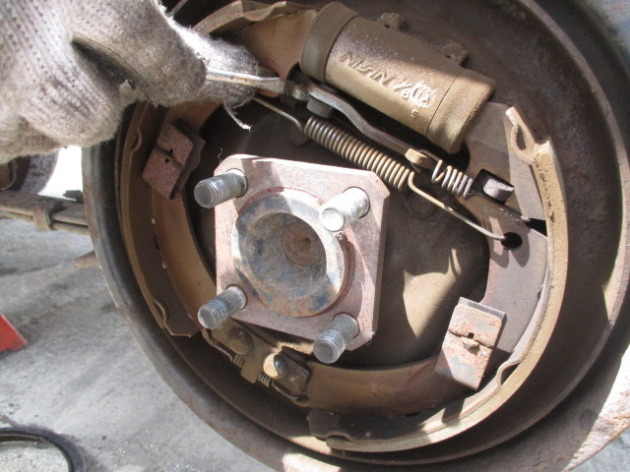

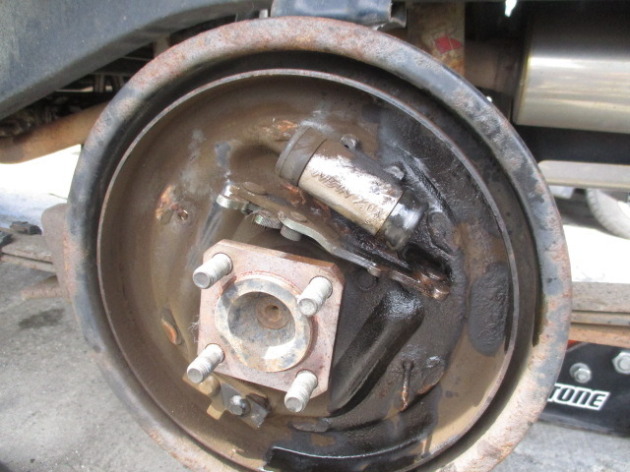

シューが戻らないので、分解してみる。
IMG_4291

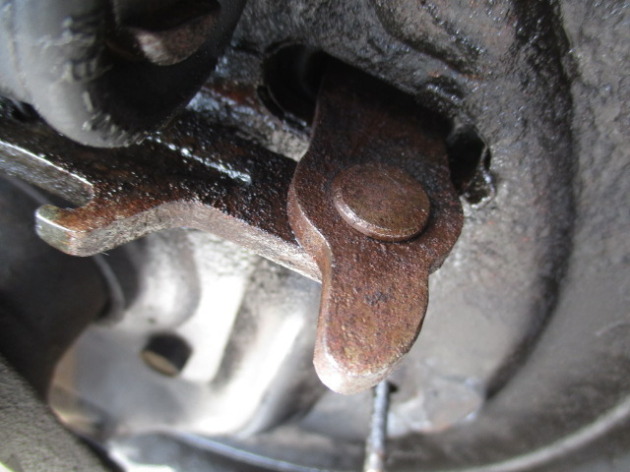

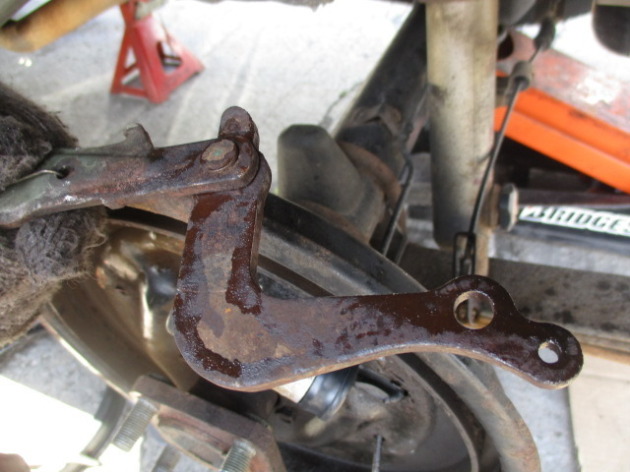

錆びてガッチリと固着したアームを発見。
IMG_4293

こいつが動かなくなっていると、ブレーキは常に効いた状態す。

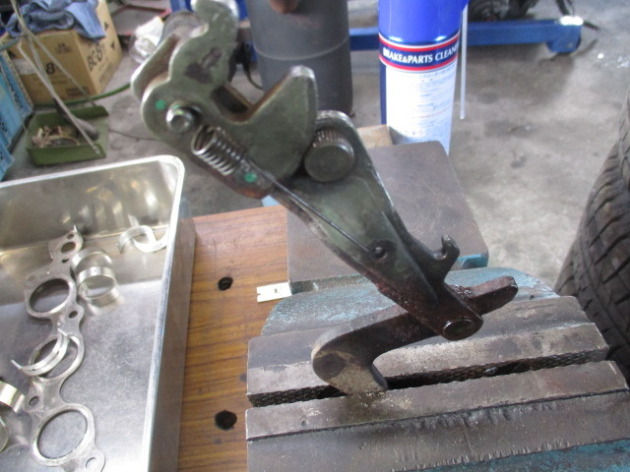

アームを外して万力に取り付け、ガスあぶりとオイルで固着を解除。
IMG_4294


すんなり動くようになりました。
IMG_4296



組み立てて調整。
IMG_4297

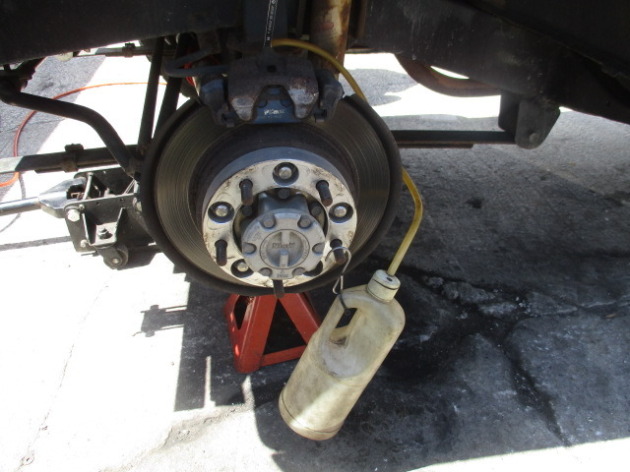

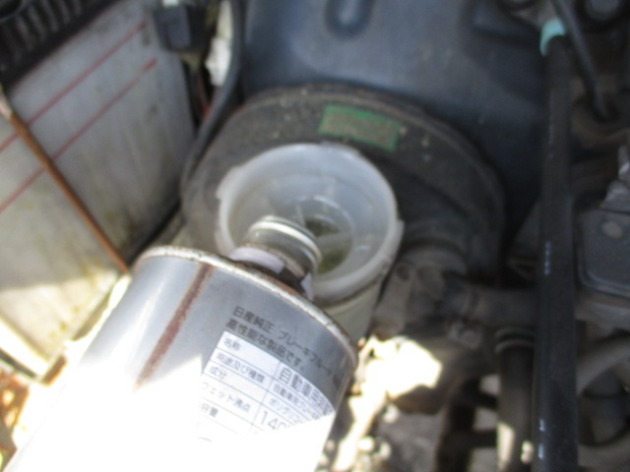

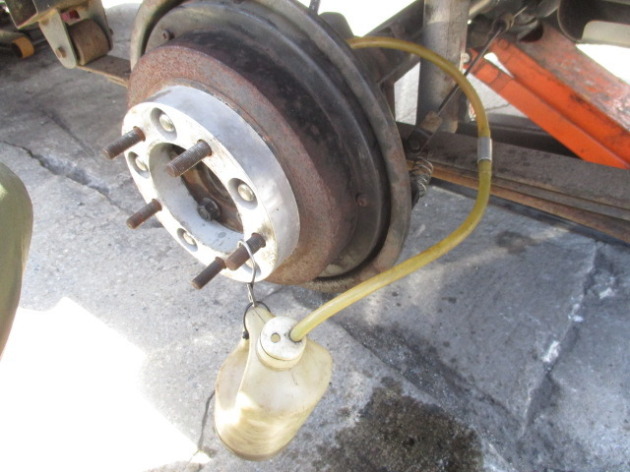

フルードに熱がかかり、エアーがかんでいるのでフルード交換とエアー抜き。
IMG_4305

IMG_4304

IMG_4303



作業完了です。この度はありがとうございました。
