RFNB14ラシーンのヒータートラブル!温風調整ができない。

2016年11月7日

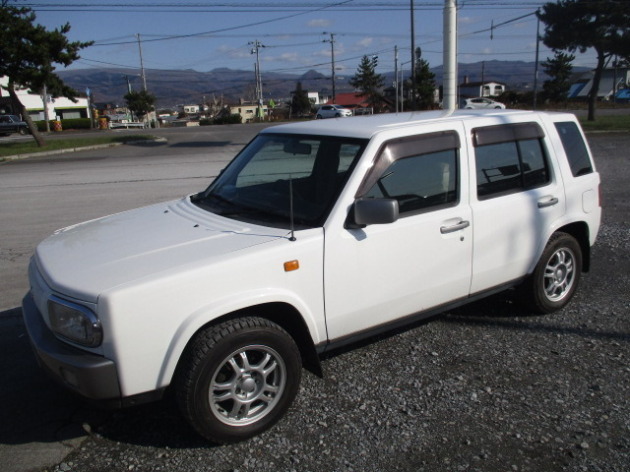

RFNB14ラシーンのヒータートラブルです。

IMG_6033

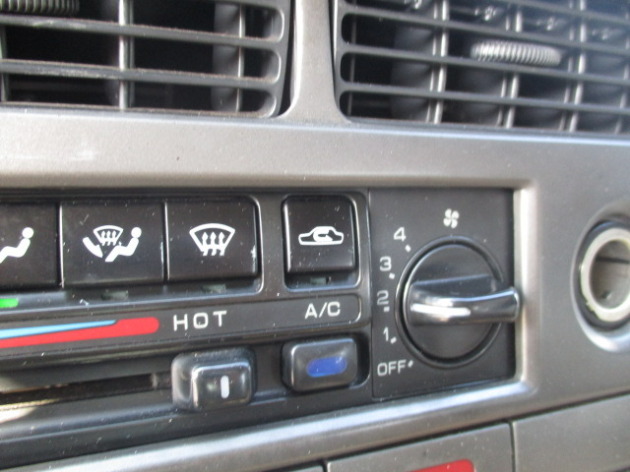

ヒーターの風が最大(Hi)以外は出てこない現象。

ラシーンに限らず、マニュアルヒーター車におこる この現象(Hi以外風が出ない)の原因はファンレジスターの故障が一番疑わしいところです。

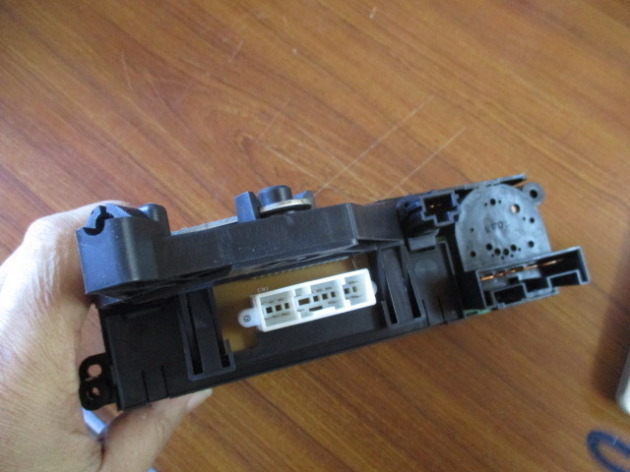

一応、ユニットを点検。
IMG_6004

異常なし。

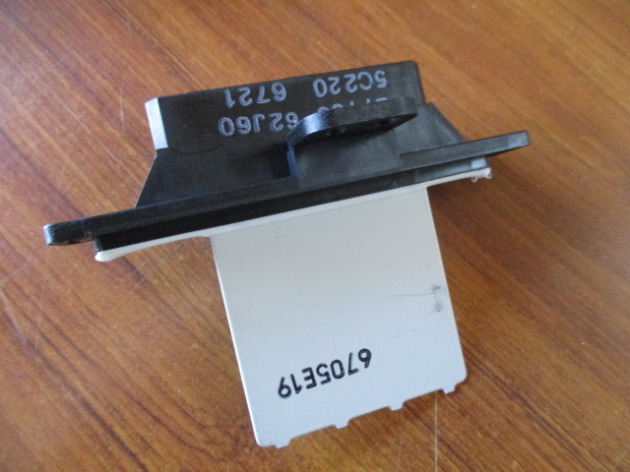

ファンレジスターを手配しました。
IMG_6005

IMG_6006

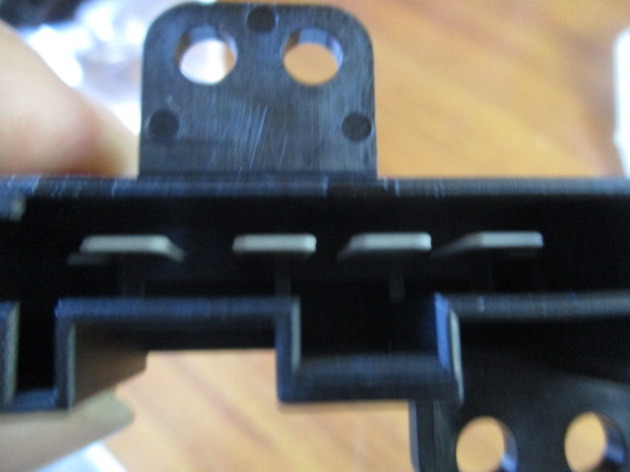

これが風量4段切り変えの端子です。
IMG_6009

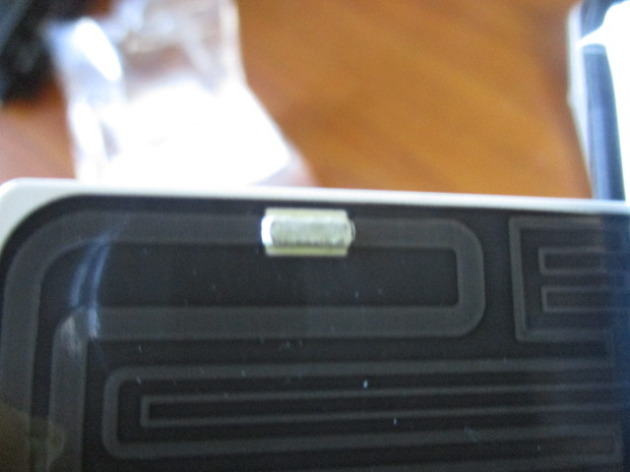

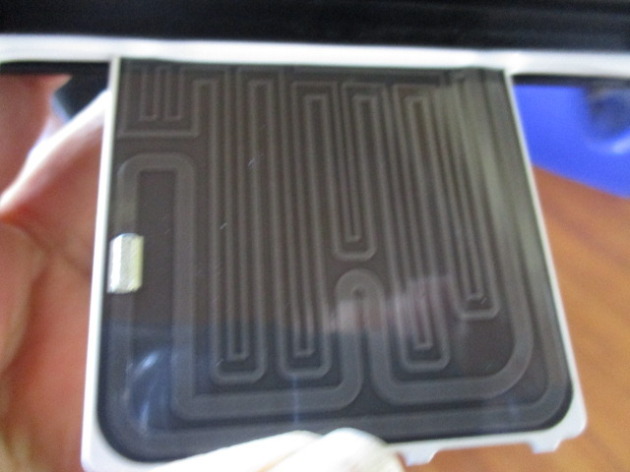

このレジスターにはヒューズも付いています。
IMG_6008

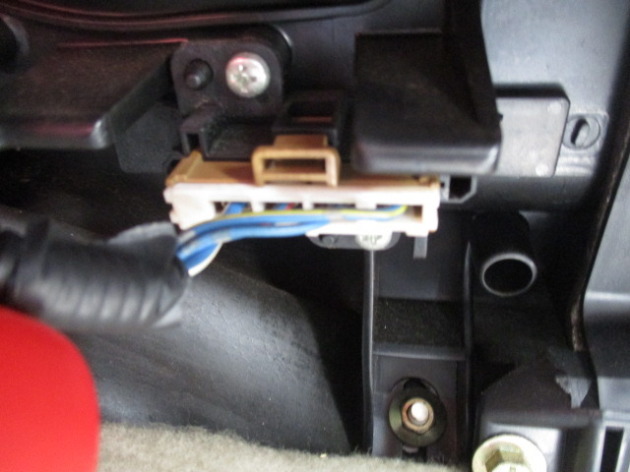

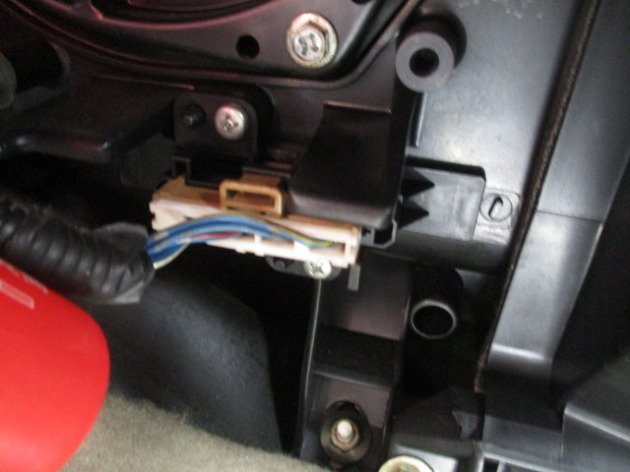

付いている場所はグローブボックス下のファンモーターに。交換はいたって簡単。
IMG_6026

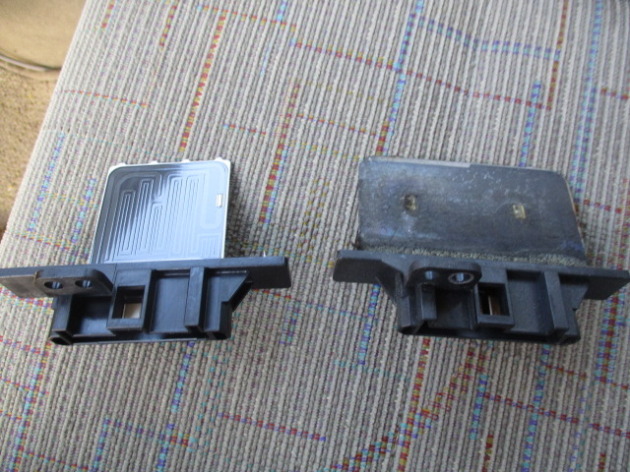

外したレジスターが形状違いなので一瞬あせる。対策品なのかな?・・・右が外したレジスターです。
IMG_6028

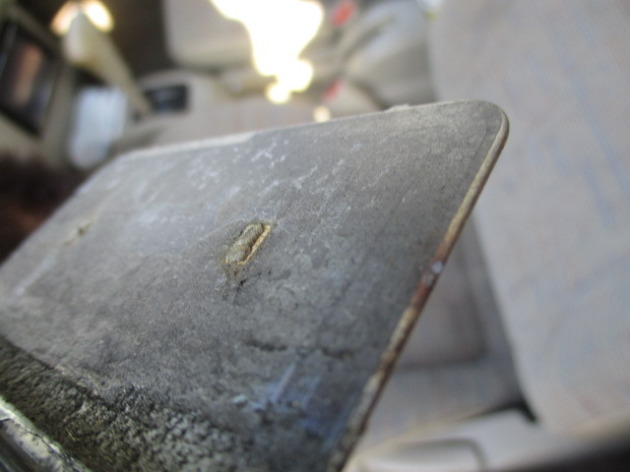

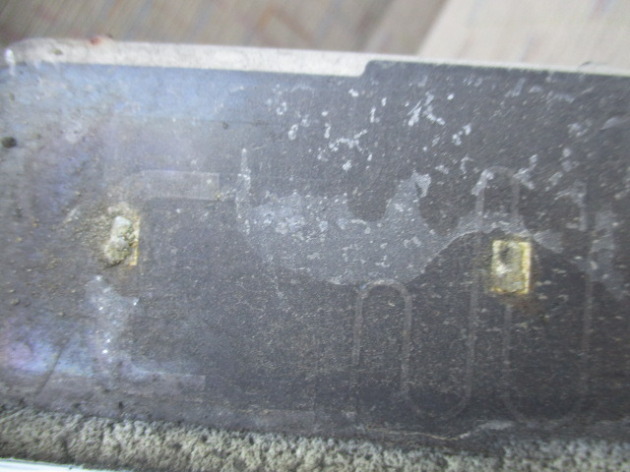

外したレジスターは怪しいところが満載です。
IMG_6029

IMG_6030



新しいレジスターを付けて、送風テスト。
IMG_6031

IMG_6032

4段の切り変えが全部作動しました。

ファンレジスターは消耗品と言っても良いパーツです。
価格の安いパーツですので、事前に交換しておくのもいいでしょう。
