180SXの社外ライト系の点灯トラブル!配線点検と修理が完了!

2016年11月24日

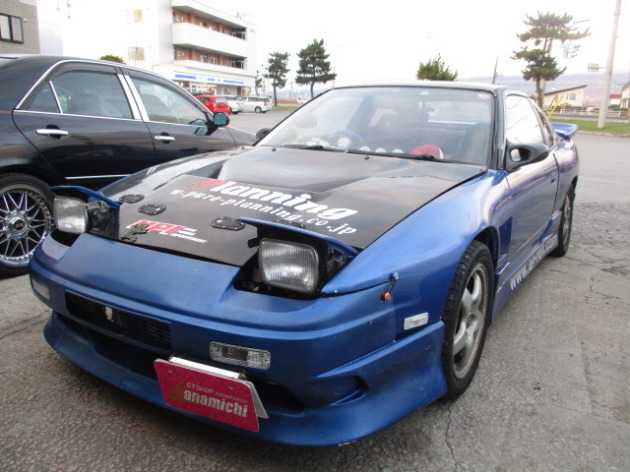

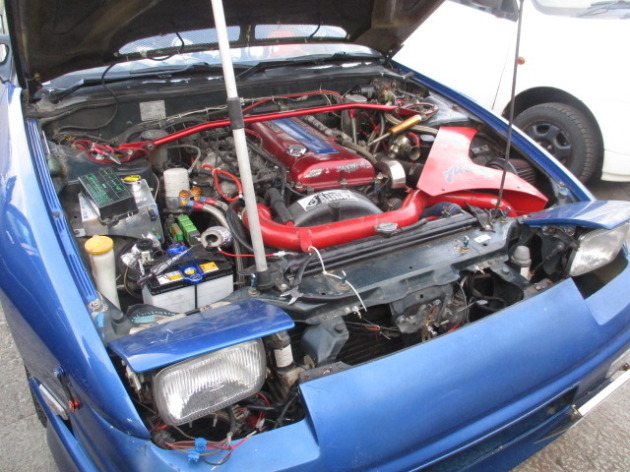

K様180SXがライト系点灯トラブルで入庫。

IMG_6337

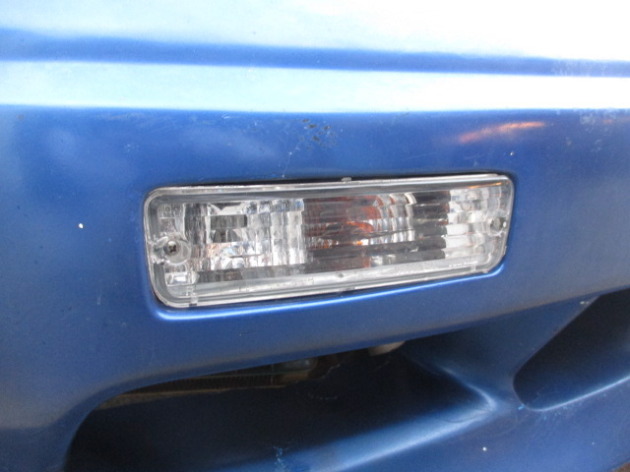

まずは、社外のウインカーを点滅させるとポジションも点滅してしまうとゆうトラブル。
IMG_6330


この異常点滅は、配線間違いによくあるパターンです。
IMG_6335

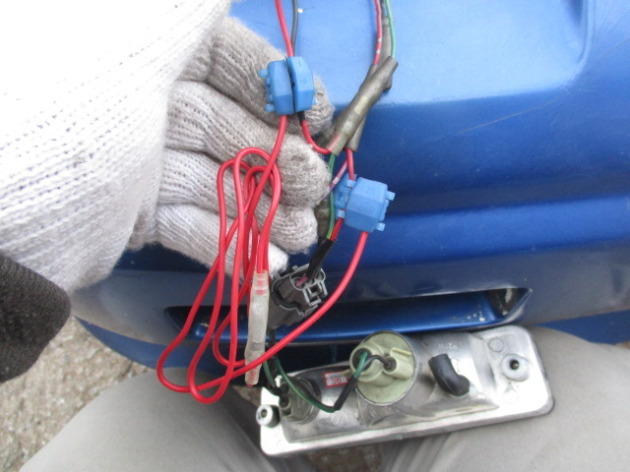

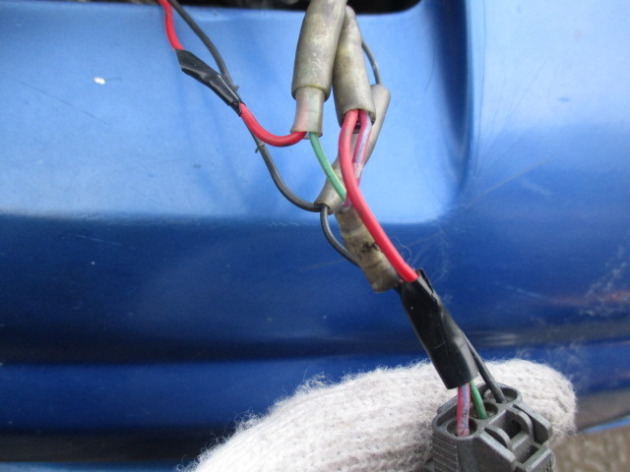

ノーマル配線のライン確認をしてみると結線間違いを発見。
IMG_6329

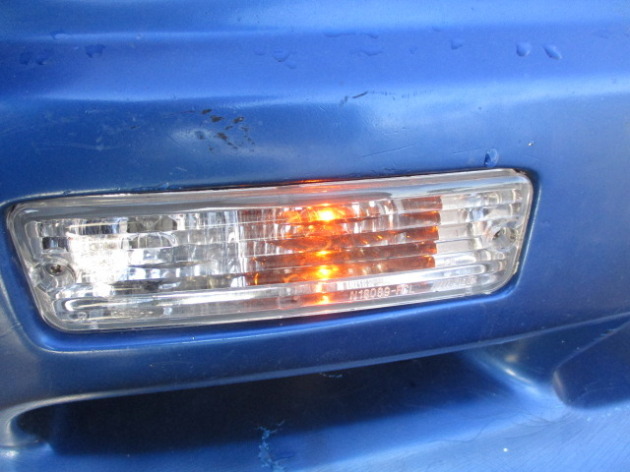

結線を正しくやり直して異常点滅は解消。
IMG_6328

IMG_6345

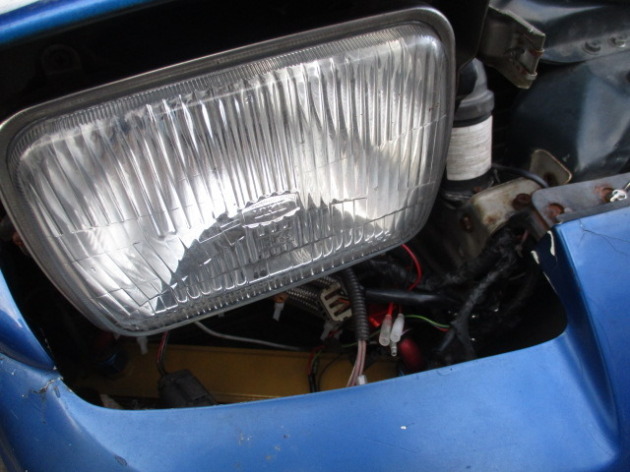

次に、ヘッドライトが点灯しないとゆうこと。
IMG_6336


配線(ハーネス)の断線か・・・・

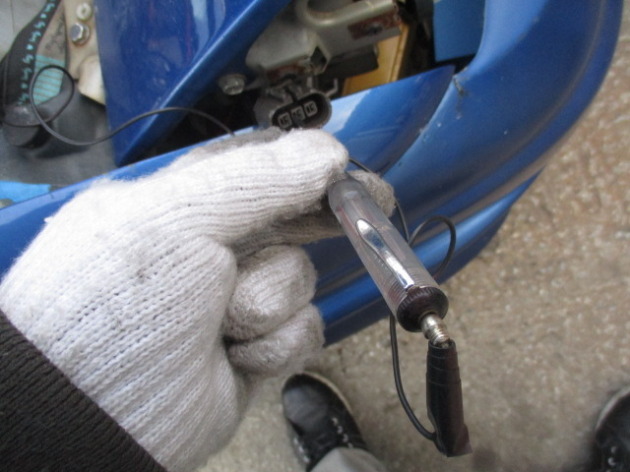

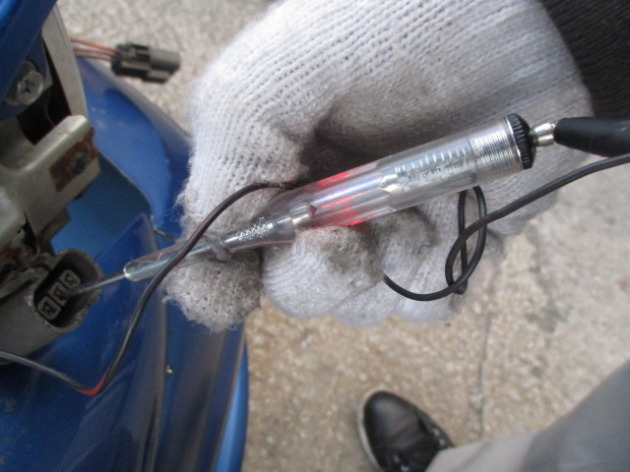

各配線の通電確認をしてみる。
IMG_6333


配線自体の通電はしているようだが電源がきていない。

スイッチや、コネクター、カプラーなどetc・・・・色々と点検してみてもわからない。

まさか・・・・・
IMG_6332

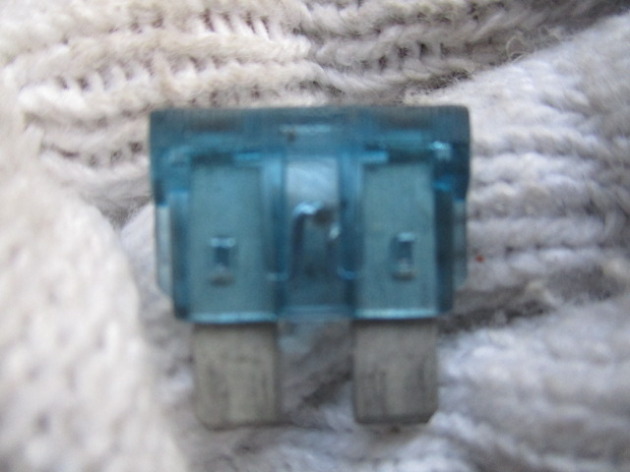

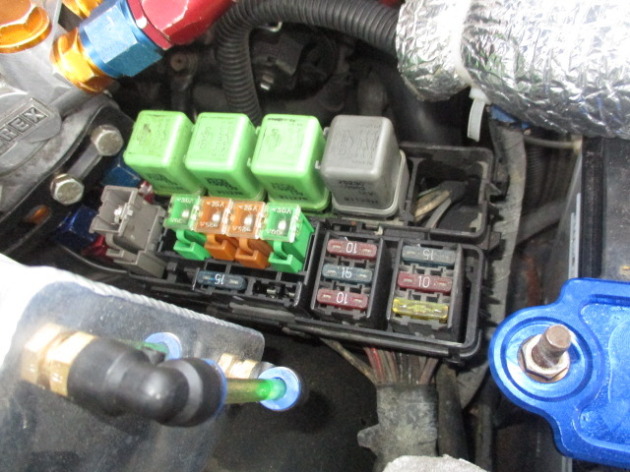

ヒューズが切れていました。
IMG_6331

なんらかの原因でショートさせてしまっていたようです。

ヒューズを入れかえて、通電確認。
IMG_6334

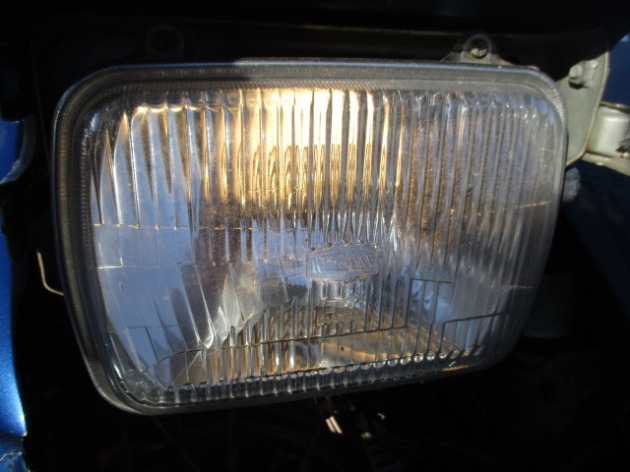

点灯OKです。
IMG_6344


配線トラブルは迷路を探るような作業です。修理作業自体は簡単でも、様々な要因が考えられるので点検作業が大変。原因がわかると「なんだ、こんなことか」とゆことが多いんです。
