130系マークXの持込追加メーター取付/メーターBOX加工製作完了！
2022年4月23日
トヨタ130系マークXにお乗りのＹ様よりご依頼頂いた、持ち込み追加メーター取り付け作業の後編です。
エンジンルーム内の、メーターのセンサー取り付け位置を確認します。

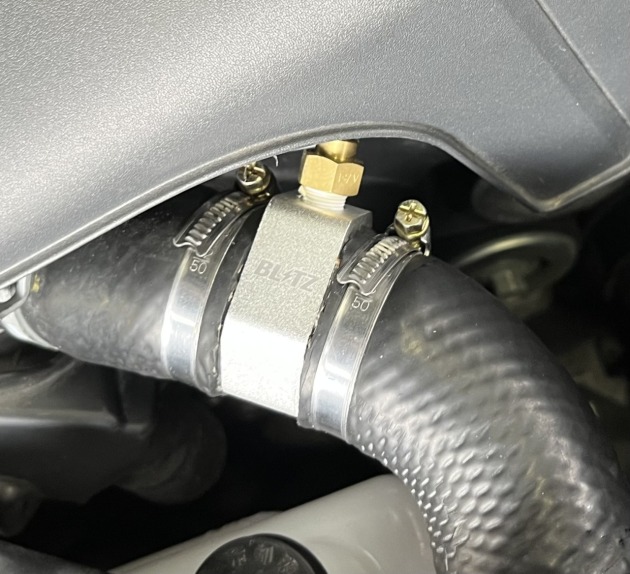

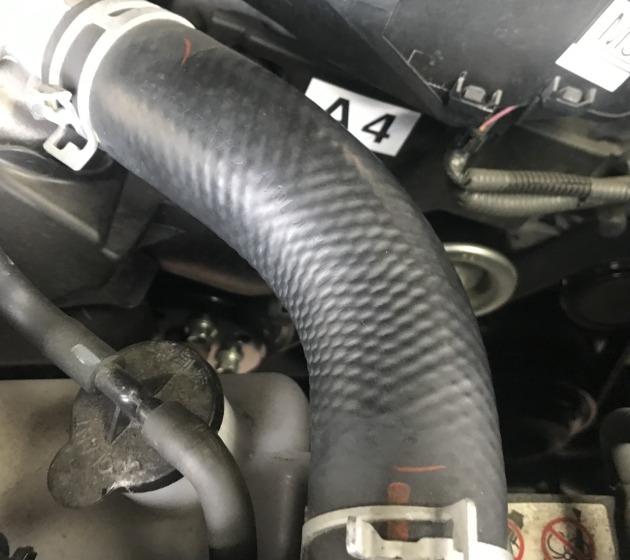

水温センサーは、ホースをカットしアダプターを装着します。こちらのホースも持ち込み品です。

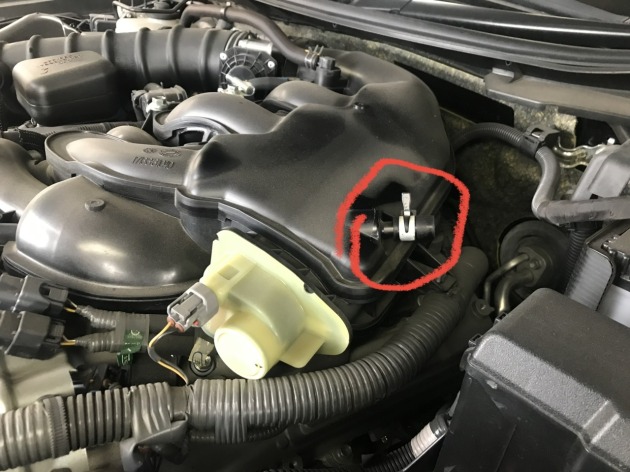

バキュームセンサーはここから取ります。BLITZバキューム計は親切設計になっています。
問題は、油温・油圧センサーの取り付けです。

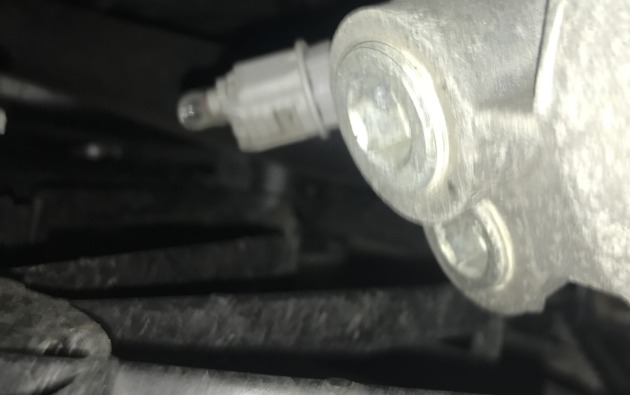

純正のセンサー近くにメクラが二つあります。

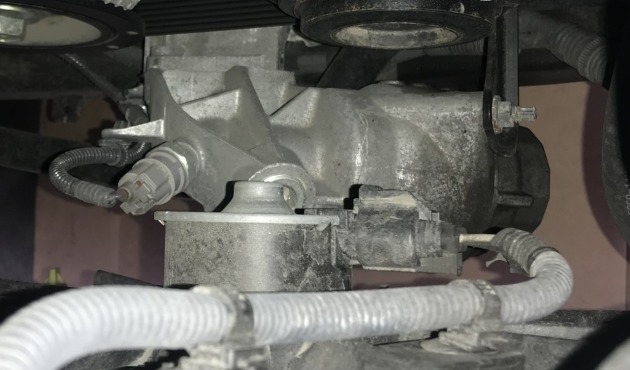

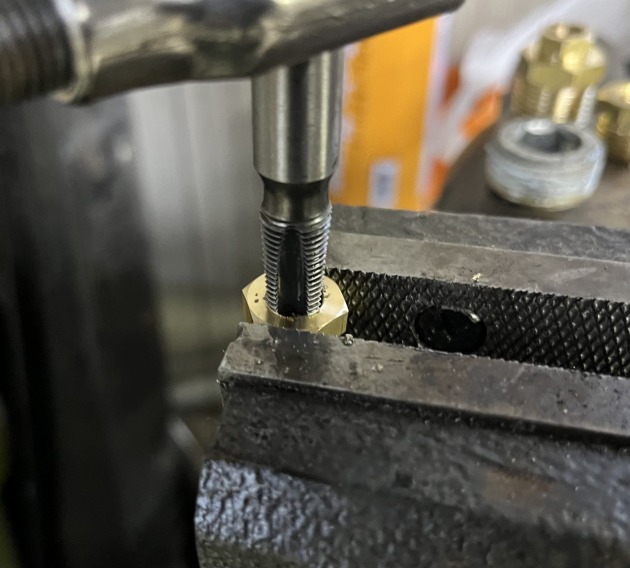

フィルターが付いている部品ごと一度外し、アダプターを製作します。

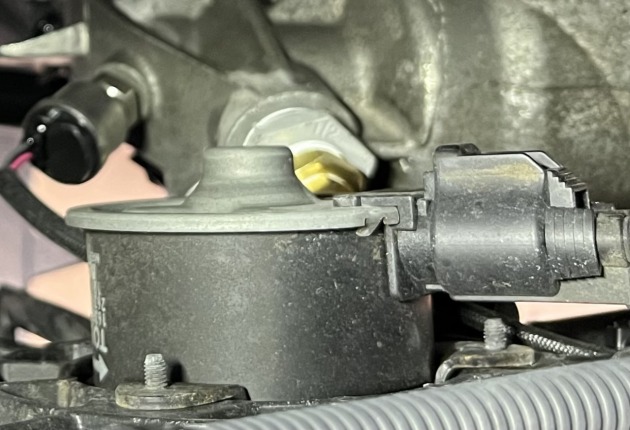

油温・油圧センサーを取り付けて、フィルターが付いている部品ごと装着します。電動ファンが干渉するので、小加工しています。
センサーからの配線を室内に引き込み、各追加メーターに接続し、動作確認して完了です。

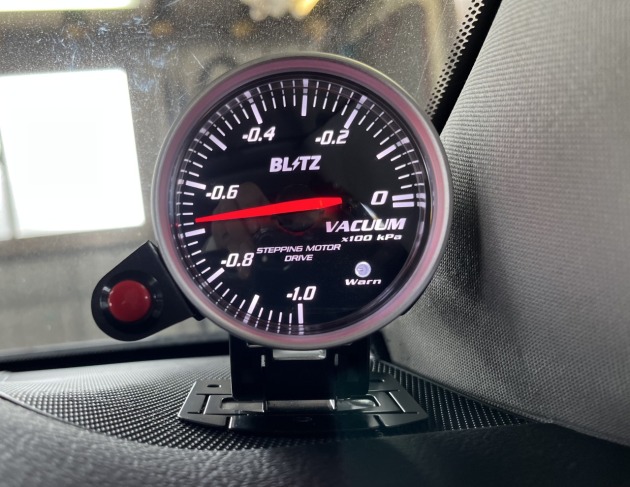

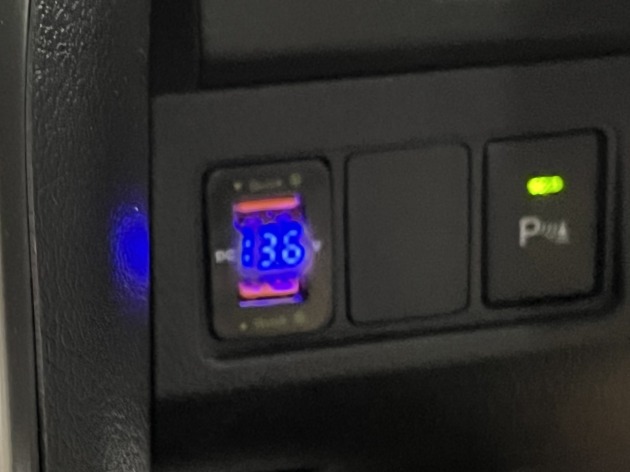

バキューム計の取り付けに追加で、USBも装着しています。

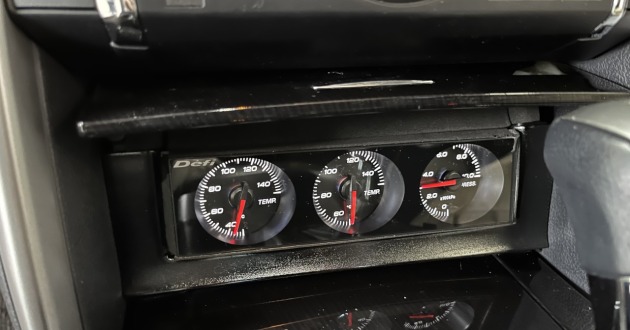

今回メインのDefi DIN-Gauge Style21を収めたメーターBOXです。

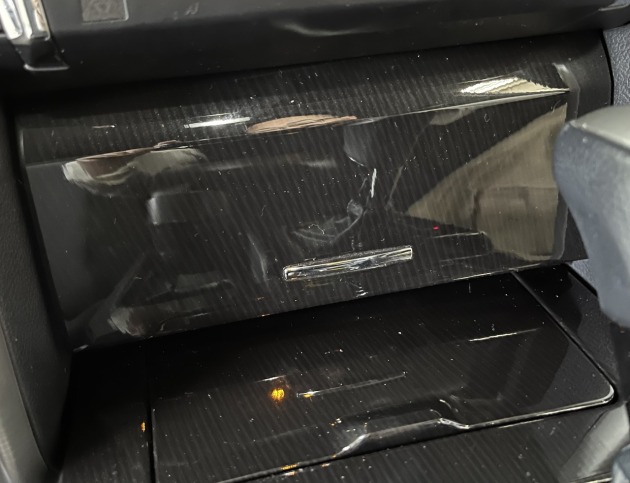

加工製作したので、もちろん開閉可能です。
Ｙ様にも満足頂けました。
この度はありがとうございました。
