トヨタRAV4に持ち込みパーツ/社外品グリルLEDマーカー取り付け！
2022年12月10日

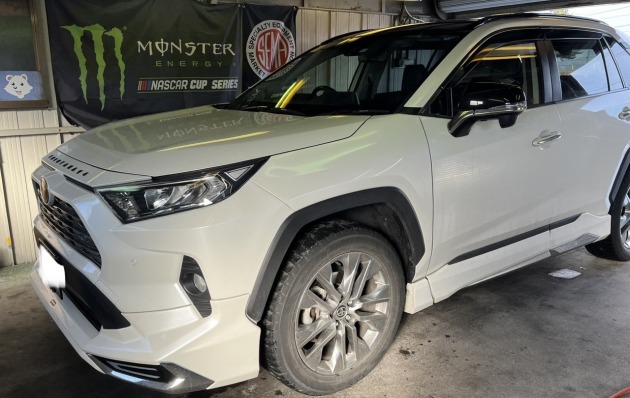

トヨタRAV4に持ち込みパーツ取り付けご依頼を頂きました。

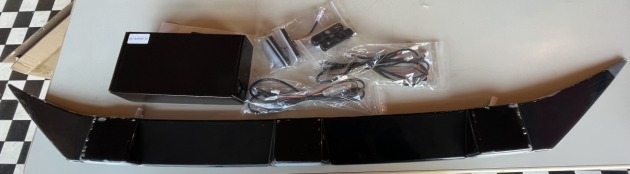

持ち込みパーツは社外品のグリルLEDマーカーで、ボンネット先端に一体型で取付するタイプの物です。
※グリルLEDマーカーは、純正オプション等々でもLEDのみグリルに取り付けするタイプなど色々と出ています。

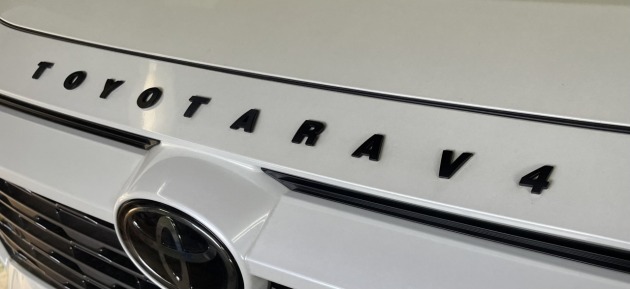

先ずは、取付箇所にエンブレムが貼ってあるのでキレイに剝がします。

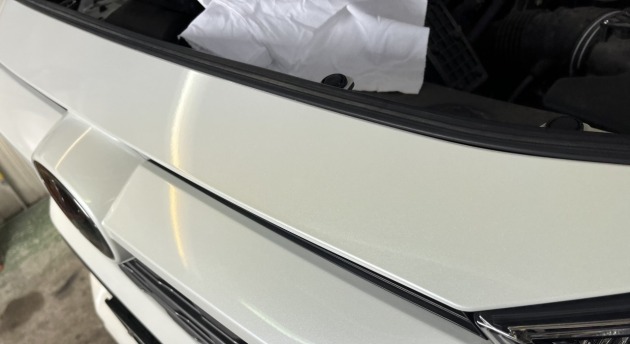

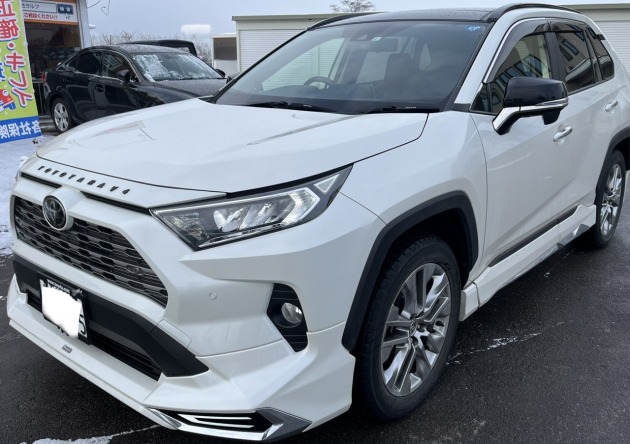

エンブレム剥がし完了です。

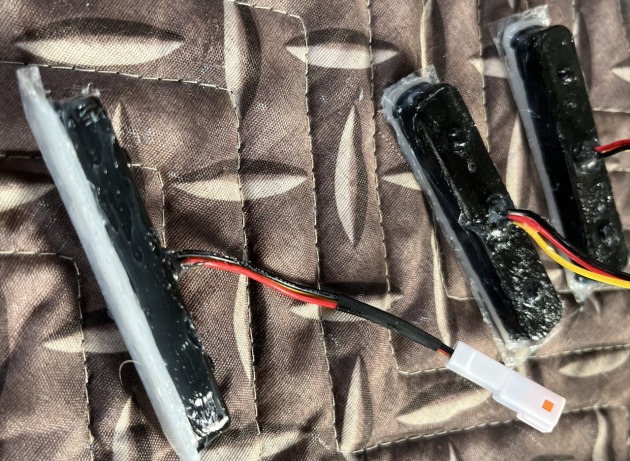

それと、持ち込み頂いた製品からLEDマーカーを一旦外して防水処理をしておきます。
配線作業を開始します。

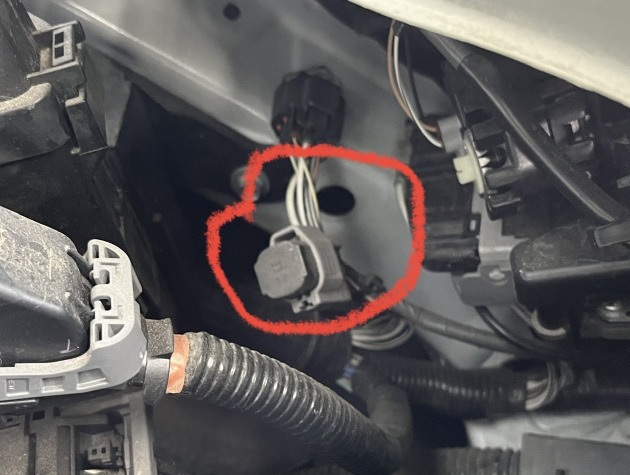

因みに、RAV4は助手席側にオプションカプラーが有り、専用ハーネスやスイッチなどがあれば電装品を使用できます。

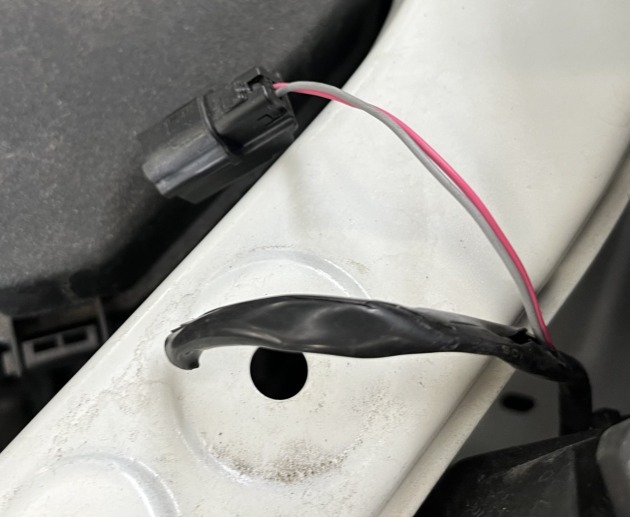

今回はポジションランプの配線から電源を取ります。
こちらのLEDマーカーは、赤色の線を繋ぐと白く光り、黄色の線を繋ぐとオレンジに光るようです。
オーナー様の希望で赤色の線を繋ぎます。

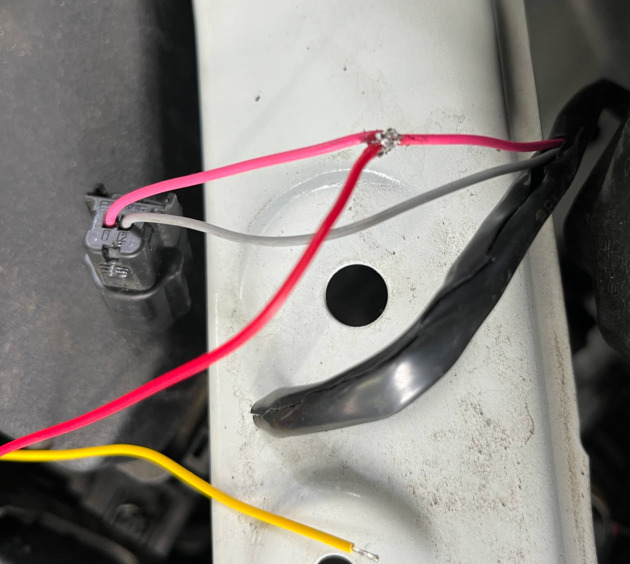

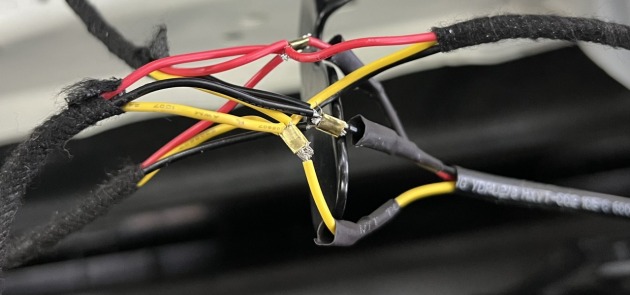

配線作業を進めていくと、各配線が短くて延長加工が必要でした。

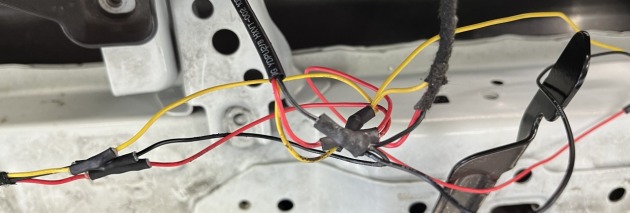

延長加工箇所は半田付けして防水処理もします。

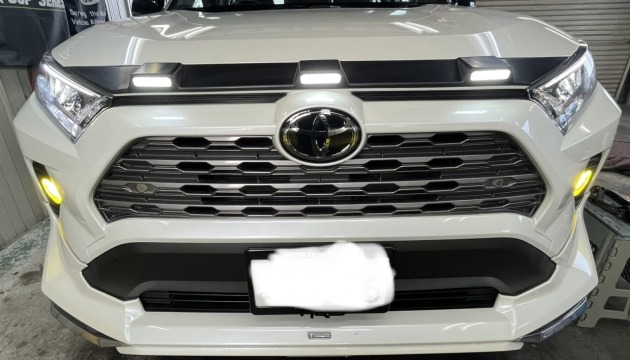

配線が完了したので、製品本体を仮付けして点灯確認を行います。

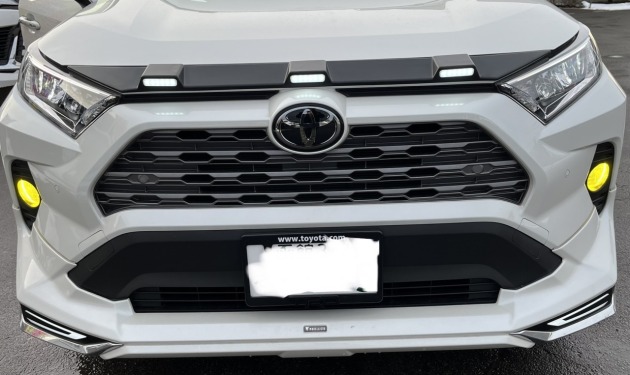

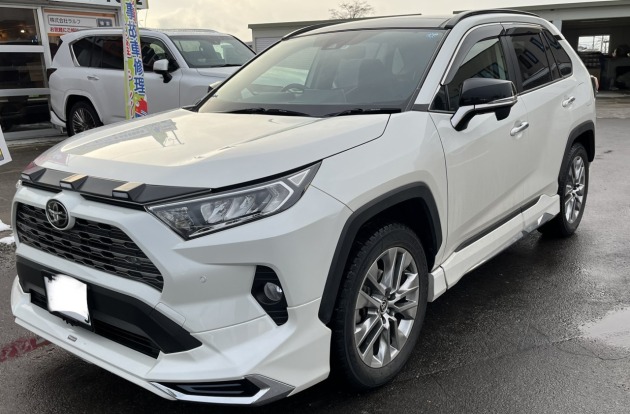

点灯に問題は無いので、製品本体を両面テープで貼り付けて完成です。
オーナー様にも喜んで頂けました。
この度はありがとうございました。
