BBS RS PCD(ピッチ)加工/PCD(ピッチ)穴開けについて
2019年8月30日
BBS RSのPCD(ピッチ)加工/PCD(ピッチ)穴開けについてです。方法としては、空いているスペースに新規で穴を開ける「新規穴開け」と、既存の穴を利用し、穴の中心を移動させた位置にテーパーブッシュを埋め込む「スライドピッチ」と言う方法の2通りあります。
PCDによってはどちらが出来てどちらが出来ないかがあります。
◎空いているスペースに新規穴開け
既存の穴と穴の間に新規で穴を開けますので、バックパットがフラットのタイプに限ります。

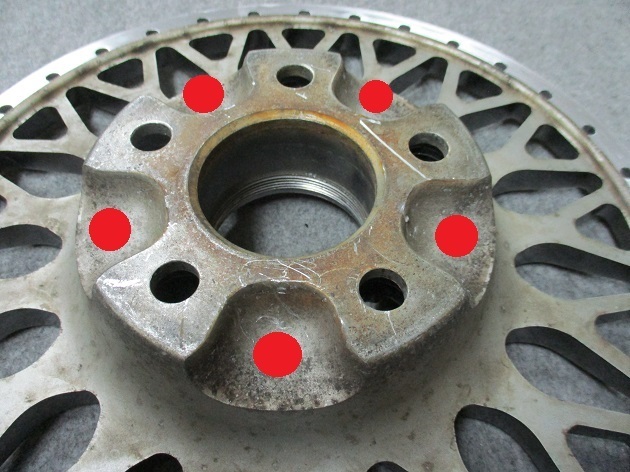

逃げのあるタイプは、逃げの部分に新規の穴が空く事になるのでこのままではNGです。
バックパットがフラットではないタイプの場合は、フラットになるまでスライスをする必要があります。

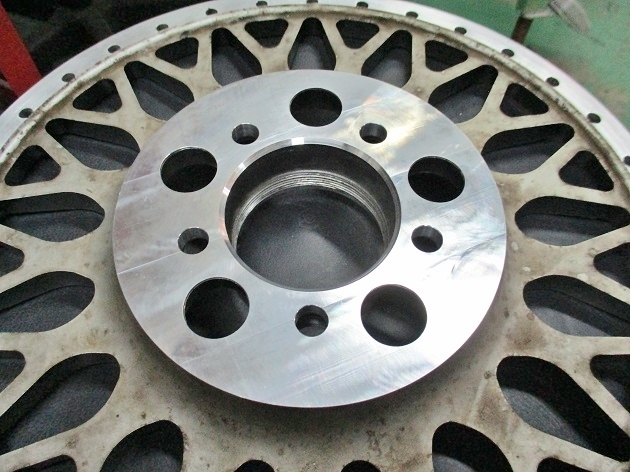

モデルにより逃げの深さは異なりますが、このRSの逃げの深さは約18㎜で、これがフラットになるまでスライスします。
当然スライスした分プラスオフセットになります。

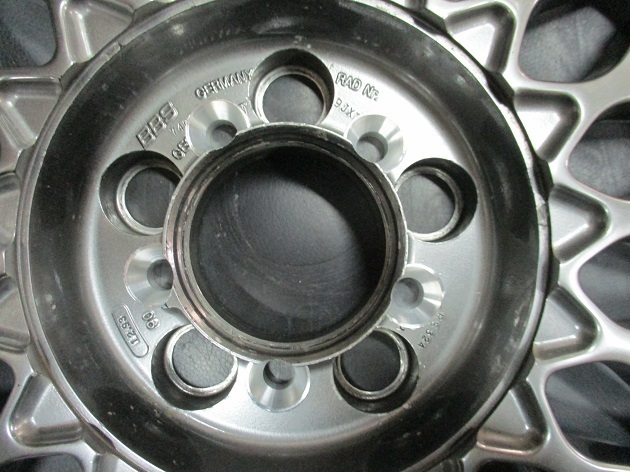

これは元が114.3/5、新規穴が100/5です。

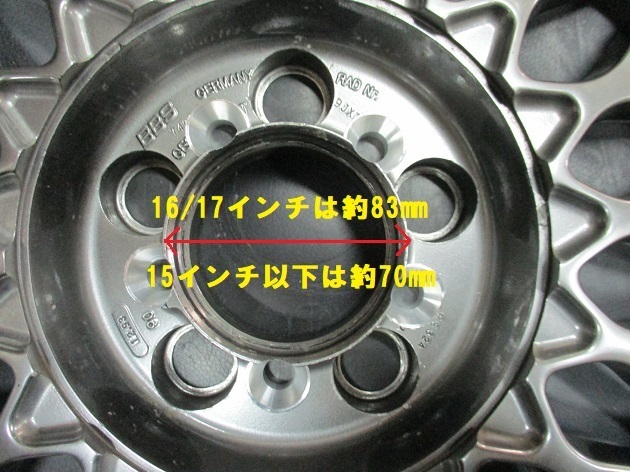

RSはセンターキャップを固定するためのネジが切ってある縦柱がありますが、この直径がインチにより違います。15インチ以下は約70㎜、16/17インチは約83㎜です。
このRSは16インチなので縦柱の直系が83㎜あります。

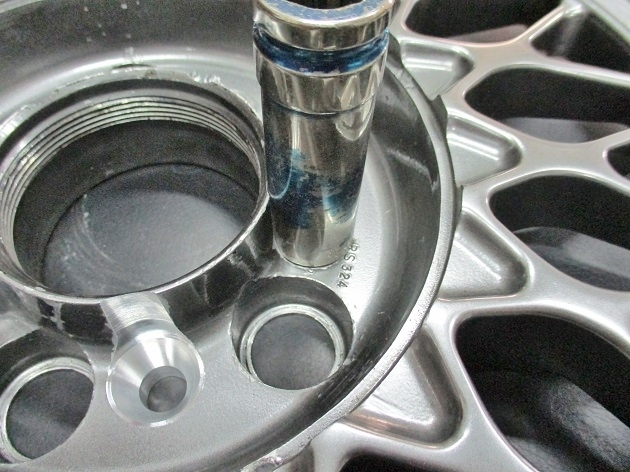

そこへPCD100の穴ですので、縦柱との距離が近くなるため、HEX19、HEX21のナットはナット外径が大きく縦柱に干渉する為使えません。

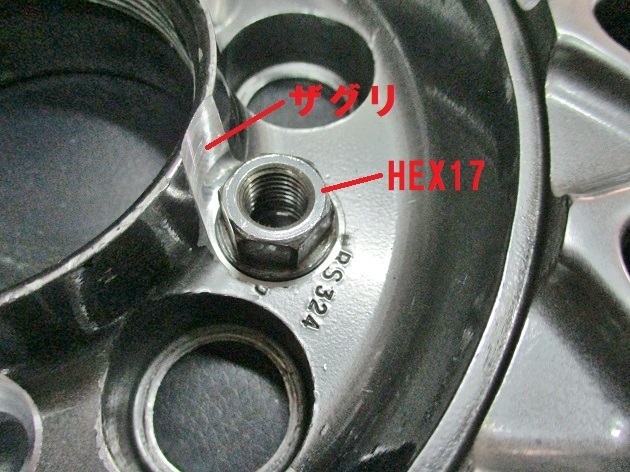

縦柱に少しザグリを入れる事で、薄口ソケット＆HEX17のナットが使えます。
15インチ以下は縦柱直径が70㎜なので、HEX19、HEX21のナットも普通に使えます。

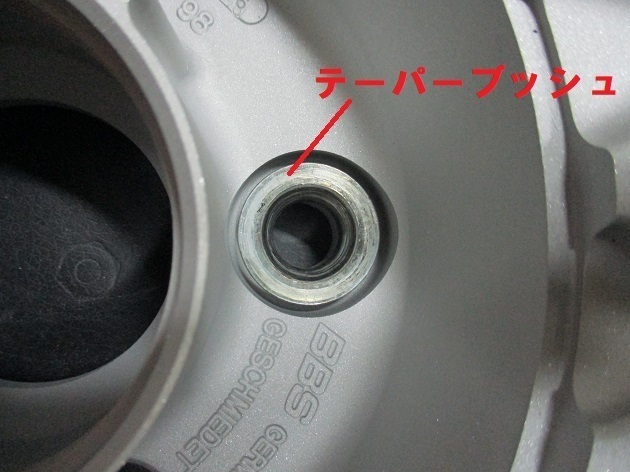

◎既存の穴を移動させるスライドピッチ

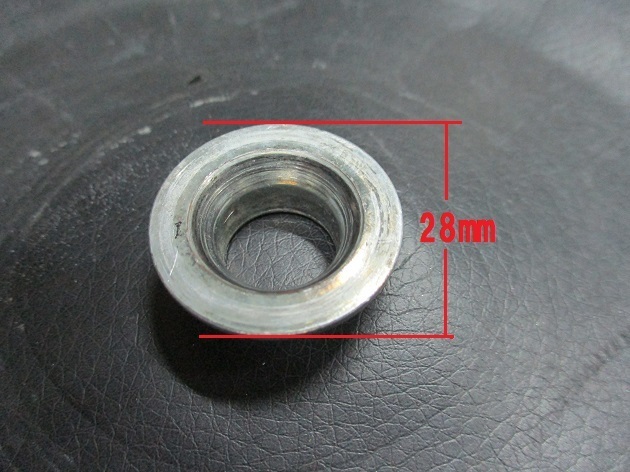

埋め込むテーパーブッシュはフランジ直径が約28㎜程あります。
これは縦柱直径83㎜、PCD114.3で、既存の穴にテーパーブッシュを乗せた画像です。
テーパーブッシュのフランジが大きいため、この時点で縦柱にかなり近くなります。
PCDを既存のPCDより広くする、もしくは114.3→112のような極僅かな移動ですと可能な場合もありますが、狭くする場合は不可の場合がほとんどです。
