50系エスティマに社外LEDアクリル加工テールランプを配線して取り付け
2025年11月16日
トヨタ50系エスティマに社外品のLEDアクリル加工テールランプ取り付けご依頼をいただきました。この社外品は、純正では光らないセンターガーニッシュ部分も光るようになり、また、純正では分割されたテールランプのうち両端リアフェンダー部分しか点灯しないウインカーがリアゲート部分まで光るシーケンシャルウインカーになります。
純正部品を取り外して社外品に交換した後、配線作業を進めていきます。
まずは、ウインカー配線をする為に両端リアフェンダー部分から分岐してリアゲート部分まで配線しますが・・・この配線作業が結構大変な作業となります。

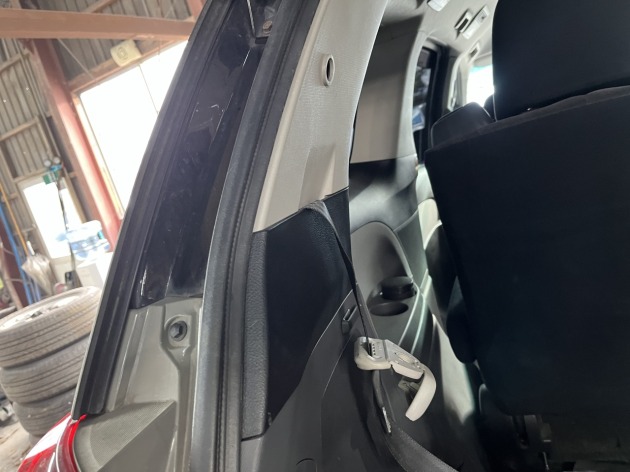

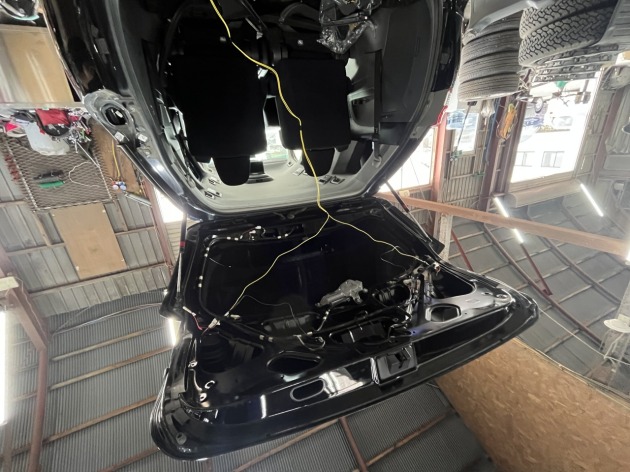

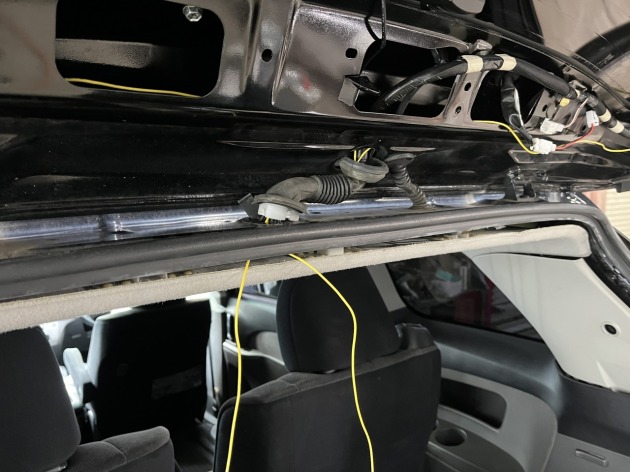

両端リアフェンダー部分から天井に向かって配線を伸ばし→リアゲート用の配線管を通して→天井周りの内張を一部外して通して下ろします。
ウインカーラインの接続が完了しました。
センターガーニッシュ部分へのブレーキラインはハイマウントストップランプから分岐して接続し、内張を戻します。

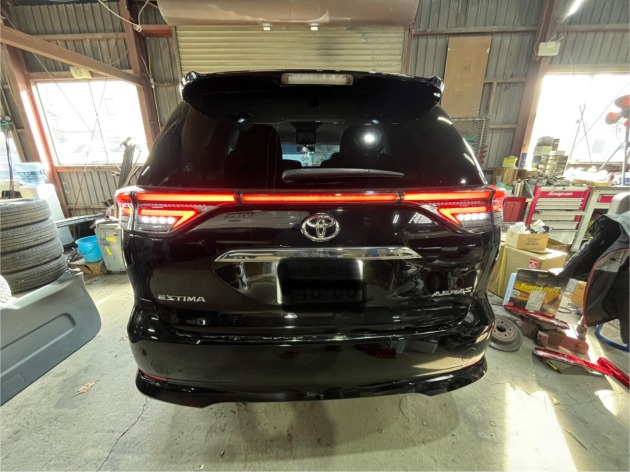

点灯確認も問題無く、完成です。
ご依頼ありがとうございました。
