敷鉄板搬送の安全性と作業効率を高める「敷鉄板マグネット」
2026年5月30日

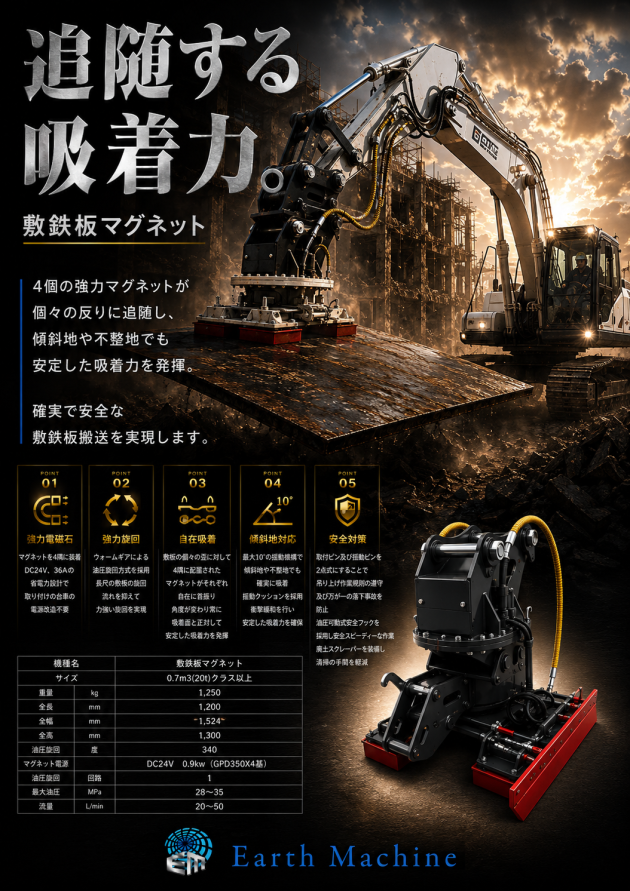

追随する吸着力。敷鉄板搬送の安全性と作業効率を高める「敷鉄板マグネット」

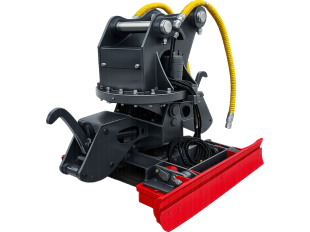

敷鉄板の敷設・撤去作業は、現場の安全性や施工効率を左右する重要な工程です。しかし、敷鉄板は長年の使用による反りや歪みが発生していることが多く、確実な搬送や設置には高い技術と注意が求められます。アースマシンの「敷鉄板マグネット」は、4個の強力マグネットがそれぞれ独立して首振りする独自構造を採用。敷鉄板の反りや歪みに追随し、常に吸着面と正対することで安定した吸着力を発揮します。さらに、最大10°まで傾斜する揺動機構を搭載。傾斜地や不整地など条件の厳しい現場でも確実な吸着を実現し、安心して作業を進めることができます。
■4個の強力電磁石による確実な吸着
本製品は4隅に配置された強力電磁石を採用。DC24V・36Aの省電力設計により、取り付け車両の大掛かりな電源改造を必要とせず、高い吸着力を発揮します。敷鉄板の反りや個体差にも柔軟に対応し、安定したハンドリングを可能にします。
■長尺敷鉄板を力強く旋回
油圧旋回にはウォームギア方式を採用。長尺の敷鉄板特有の慣性による振れを抑えながら、力強くスムーズな旋回を実現します。敷設位置の微調整も容易になり、作業効率向上に大きく貢献します。
■傾斜地や不整地でも安定作業
揺動機構により最大10°までの傾斜に対応。さらに揺動クッションを装備することで、作業時の衝撃を緩和し、吸着力の安定化を実現しています。山間部や造成現場、解体現場など、条件の厳しい施工環境でも高い性能を発揮します。
■安全性を追求した設計
取付ピンおよび揺動ピンは2点支持構造を採用。吊り上げ作業規則への配慮とともに、万が一のトラブル時にも落下リスクを低減します。また、油圧可動式安全フックを装備し、安全かつスピーディーな作業を実現。さらに廃土スクレーパーを標準装備することで、マグネット面の清掃作業を軽減し、作業効率向上にも貢献します。
■主な仕様
- 対応クラス：0.7m³（20t）クラス以上
- 重量：1,250kg
- 油圧旋回角度：340°
- マグネット電源：DC24V 0.9kW（GPD350×4基）
- 最大油圧：28〜35MPa
- 流量：20〜50L/min
敷鉄板施工を、より安全に、より効率的に。「敷鉄板マグネット」は、強力吸着・自在追随・傾斜対応・安全機構を融合した、敷鉄板専用ハンドリングシステムです。
現場で求められる安全性と作業効率を両立し、敷鉄板施工の新たなスタンダードを提案します。
