法令順守の油圧ショベル用 24V敷鉄板(覆工板)マグネットの販売

2016年10月8日
法令順守の油圧ショベル用 24V敷鉄板(覆工板)マグネットの販売

CIMG7832

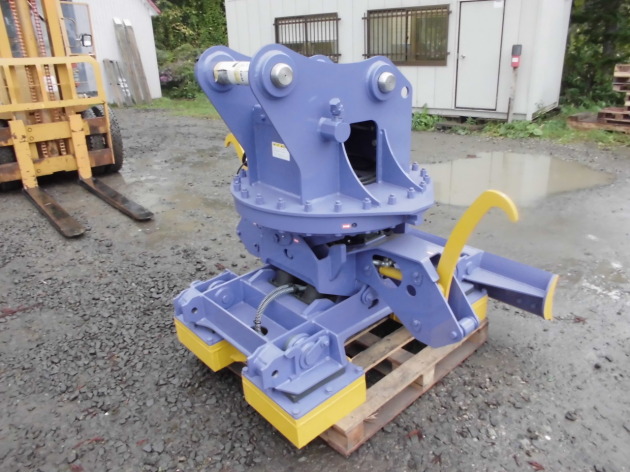

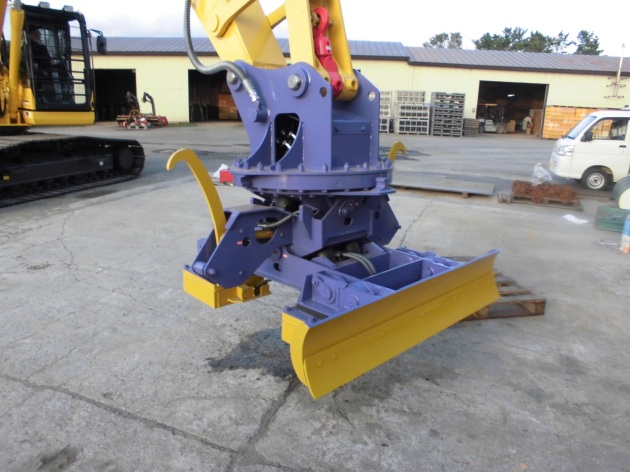

取り付けバックホウ0.7m3(19t)クラス以上に装着可能な敷鉄板用マグネットです。
磁石電源は油圧ショベルの24Vバッテリーとなっており改造等の必要はありません。油圧配管は往復配管2本+戻り(ドレン配管)1本があれば装着し使用できます。
旋回及び落下防止のホールドアームの操作切り替えは運転席内で電磁弁切り替えスイッチで行います。

1.強力電磁石で5*50(1.5m*6.0m)の敷鉄板を楽々吸着

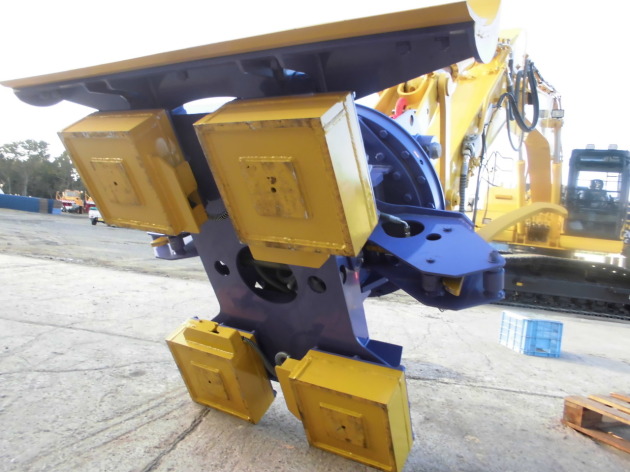

4つの独立したマグネットでそれぞれ揺動クッションを採用し最大10度まで追従します。鉄板の歪みにも対応しがっちり吸着します。
CIMG7817

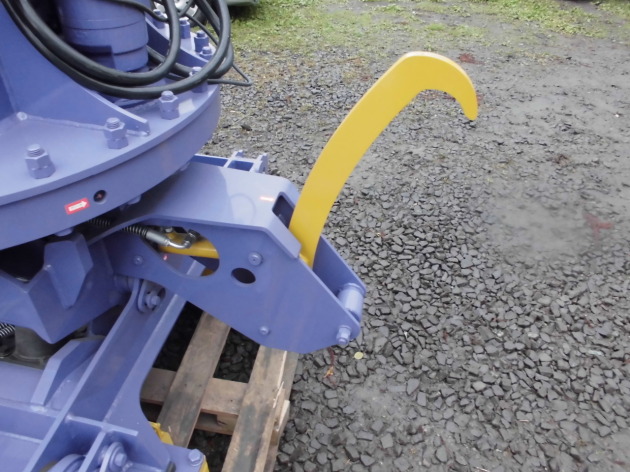

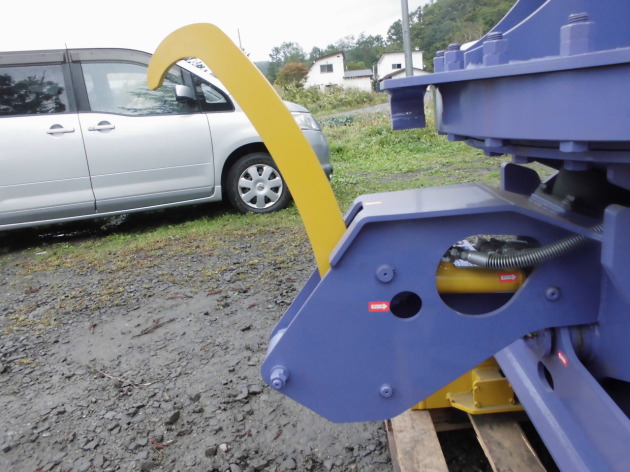

2.落下防止ホールドアーム
磁力不足により万が一の落下防止に備えて油圧シリンダーによる安全装置が付いています。操作は運転席内のペダルで行います。
CIMG7810
CIMG7809

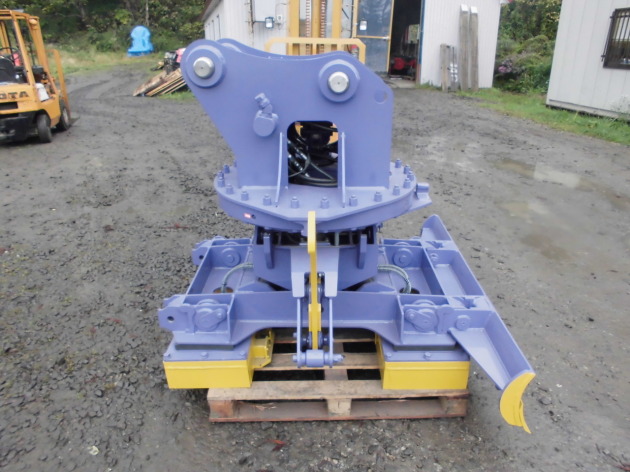

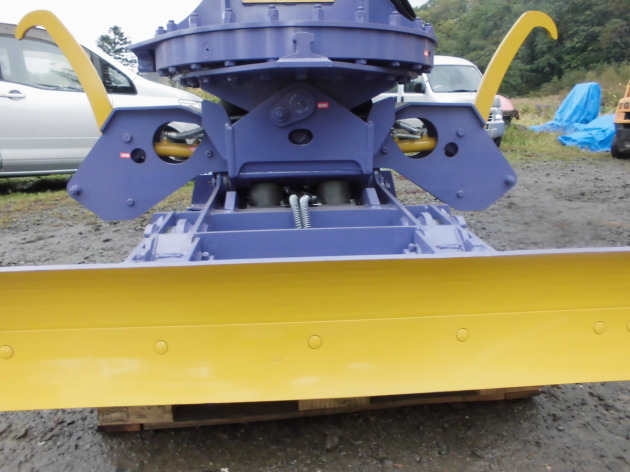

3.排土板を装着
敷鉄板の汚れをこの排土スクレーパーで除去し、清掃の手間を軽減します。
CIMG7800
CIMG7808


4.強力旋回
長尺の鉄板を回転させると遠心力により旋回モーターに大きな負荷がかかります。
ウォームギアのより力強い旋回をします。
CIMG7796


5.2本ピンブラケット
バックホウに装着は2点式でもしもの落下事故を防止します。
CIMG7799

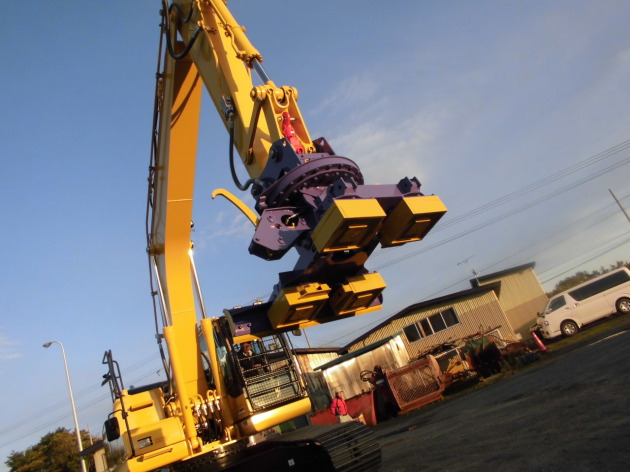

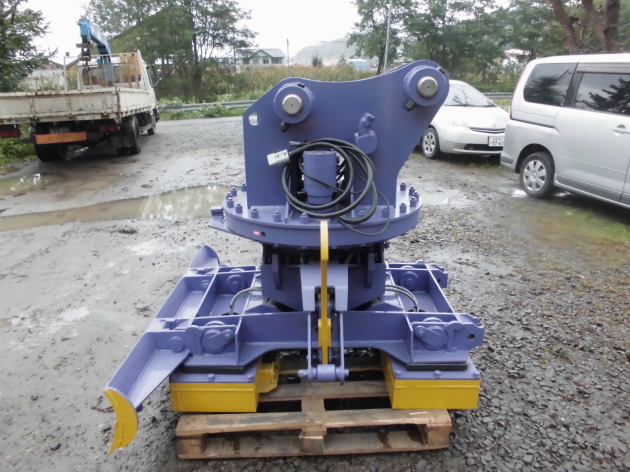

取り付け姿勢
CIMG7845

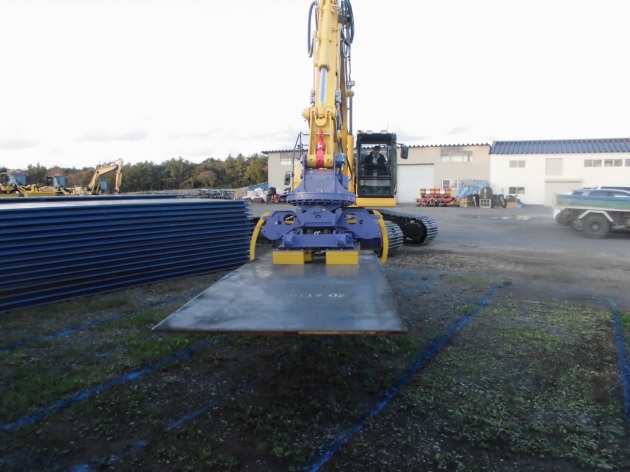

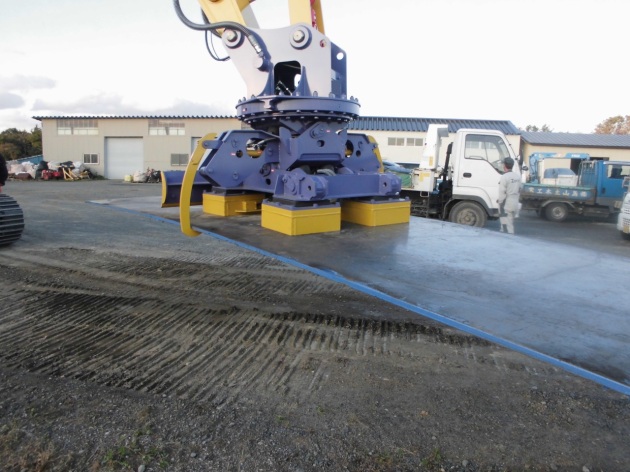

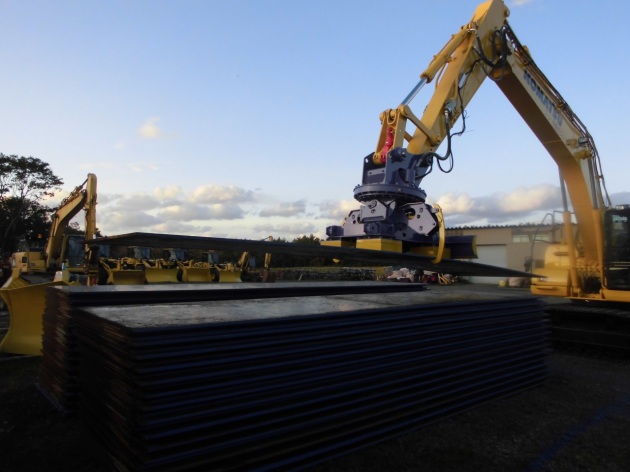

作業姿勢
CIMG7848
CIMG7852
CIMG7853
