DC12V/24Vマグネット「ジュピマグ」【製品紹介】

ミニショベル0.05m3(1.7t)クラスからご利用頂ける、油圧ショベルのDC12V、24Vを主電源とする発電機を必要としない強力マグネット


製品概要


「ジュピマグ」は、消費電力を抑えながら強力な磁力により吸着力を高めた最先端の商品です。
(※基本は、0.25m3(7t)以下は12Vバッテリー仕様となります。)




機械の特徴


汎用性

「チェーン吊り型」「各種アタッチメント取り付け型」「ブラケット直接装着型」など多種多様な使用が可能です。特注対応も致します。



デザイン

コンパクトな制御盤は、よりメンテナンス性とコスト低減に配慮した設計です。マグネットボディーは、過酷な作業に追随できるよう耐摩耗鋼を使用し、高耐摩耗型で低重量となるように設計しています。


機械の仕様


【仕様表】 12V式

※使用率は、バッテリー容量(mAh)・オルタネーター出力(A)に起因します。
※推奨バッテリーは、75Ah×1個以上・オルタネーター65A以上


【図面】 12V式

こちらから本製品の【レイアウト図】をダウンロードできます。


こちらから本製品の【接続図】をダウンロードできます。



【仕様表】 24V式

※使用率は、バッテリー容量(mAh)・オルタネーター出力(A)に起因します。
※推奨バッテリーは、60Ah×2個以上・オルタネーター50A以上(※油圧ショベル標準参考例 : PC78-60Ah×2個/35A・PC120-60Ah×2個/85A)

  • 付属品 : 分電盤、スイッチ、配線
  • 配線内訳 : 分電盤〜アーム先端、分電盤〜バッテリー、分電盤〜スイッチ

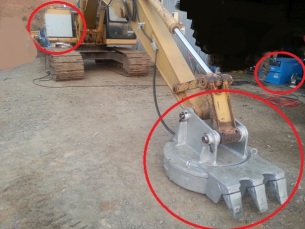

全メーカー対応ブラケット


使用する油圧ショベルが変わっても使用できるように全メーカー兼用ブラケットとしています。



※写真は、「JPM500-50 一式」


付属部品

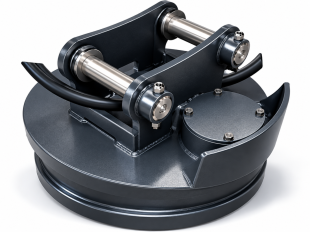

リフティングマグネット



※写真は、「JPM500-50」

寸法:508φ-125h
磁石部質量:148kg(アタッチメント32kgは別)
電源:DC12V-62A-約750W(使用率60%ED)

計器


建機キャビン内のオペレーターが確認出来る位置に設置する計器です。マグネット通電時の電圧と電流表示をします。


※写真は、「JPM500用」

寸法:横200mm×縦100mm×厚80mm

スイッチ


建機の操縦レバーに結束バンドで固定します。人差し指でON・OFFスイッチを押し、吸着と離脱を行います。スイッチにつきましては、指先で行うタイプやボタン式やペダル踏み込み式などからお選び出来ます。



寸法:25φ-75L(パイプ部分のみ)

分電盤


建機キャビン内に設置する本体制御用のメイン制御盤です。(※写真は12V用)

※現在コンパクト化を進めています。
※制御盤の12/24Vの兼用は出来ません。


※写真は、「JPM500用」

寸法:巾300mm×高300mm×厚160mm
耐電流:100Amax



制御盤製作


入力側が発電機3相交流200Vや24Vバッテリーからの制御盤の特注製作を行います。
使い過ぎアラームタイマー(ブザー、回転灯など)、警告装置なども取り付けが可能です。



アタッチメントの写真


<JPM500-12v>


<JPM500-24v>


<JPM600-24v>


<JPM700-24v>



アタッチメントの動画


<JPM500-12v>







<JPM500-24v>



<JPM600-24v>
