コベルコ建機SK125SRに24VマグネットジュピマグJP600-24V取り付け

2020年7月15日

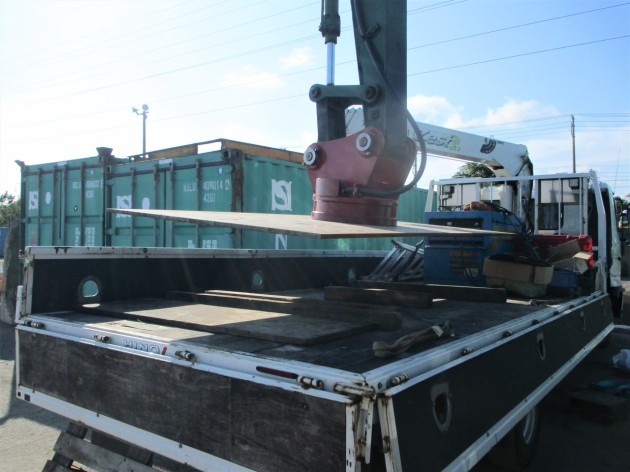

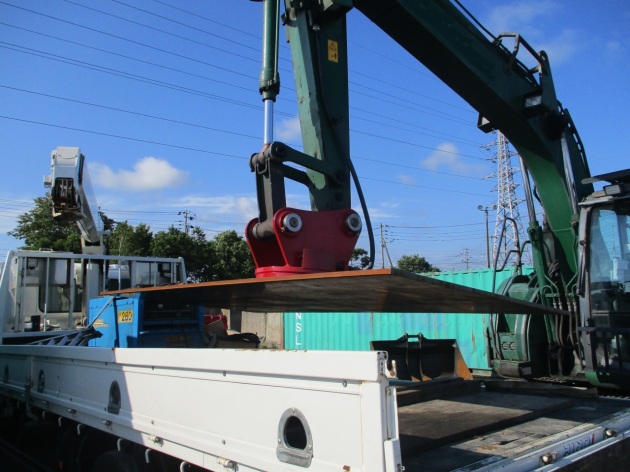

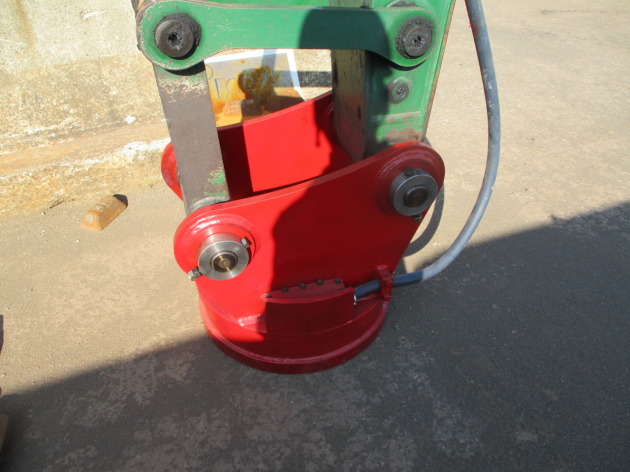

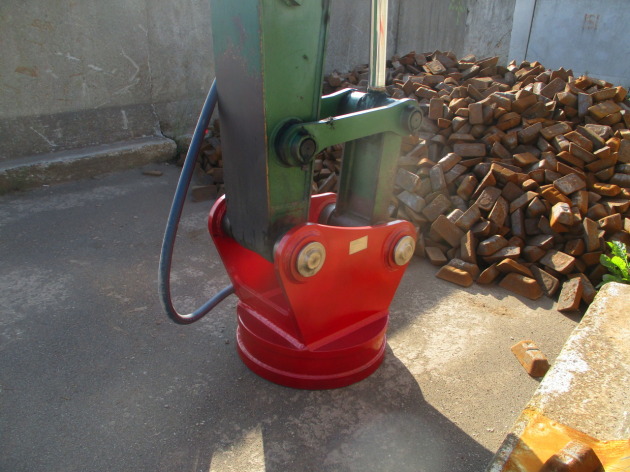

油圧ショベル0.45m3(12t)クラス(コベルコ建機 SK125SR用)に取り付け使用する、発電機不要の24Vマグネット(マグネット径φ600mm)「ジュピマグJP600-24V」を納品し、取付け作業も行ってきました。

マグネット径はφ500mm、φ600mm、φ700mm、φ800mm、φ900mm、φ1000mmの6種から「φ600mm」を選択されました。


ピン・ブッシュを交換することにより、他の機種での取り付けも可能です。


24Vマグネット「ジュピマグ」は、24Vバッテリーが搭載されていればこれを主電源としてマグネットの吸着を行うため、発電機は不要です。





こんな方に選ばれています

「220Vマグネットの吸着力は魅力だがマグネット以上に高価な発電機の導入費を考えるとなかかな手が出ない」

「バッテリー式のマグネットでは使用できる作業時間が短く、使用後の充電なども煩わしい」

「今までバケットや玉掛けで金属を積み込みしていたが、省人力化と作業時間の効率化を図りたい」


セット販売しています

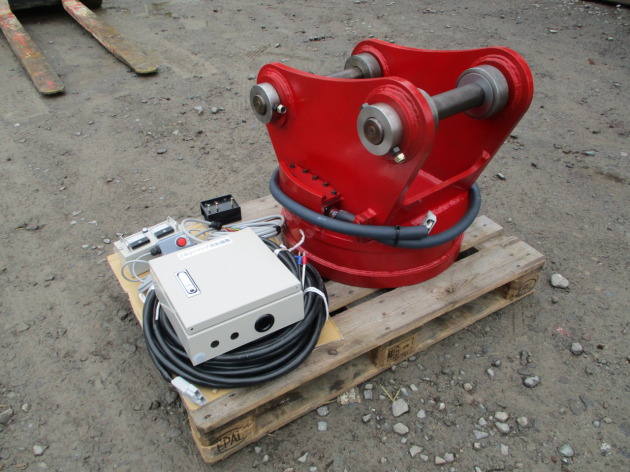

マグネットの付属品として、①分電盤(制御盤)、②電流計、③スイッチ、④配線がセットとなっており、この付属品で簡単に接続し使用が可能となります。

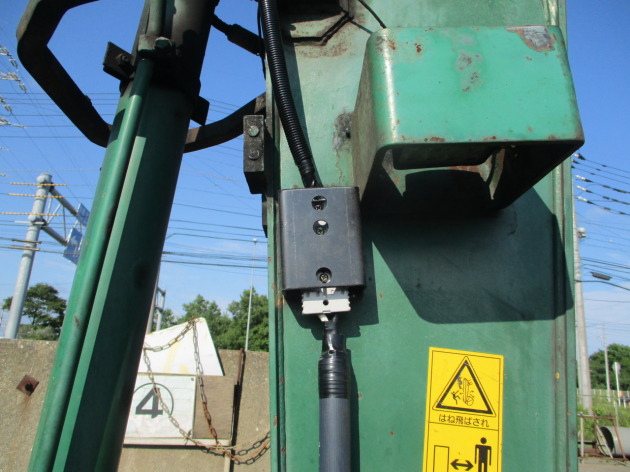

油圧ショベルに搭載されたバッテリーから付属の分電盤に配線をし、分電盤からマグネットに接続する配線と分電盤から運転席内にセットするスイッチ、電流計の配線のみの工事となるため簡単にセッティングできます。


使用方法

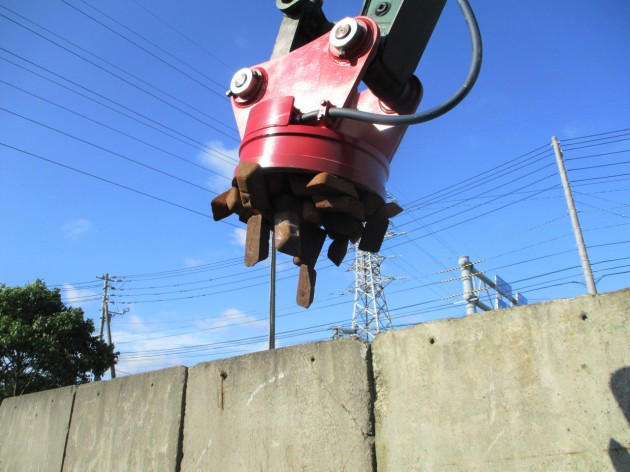

スイッチONで吸着、OFFで脱着となります。
マグネットの使用時間は油圧ショベルやトラックに搭載されているバッテリーの容量と、バッテリーを充電するオルタネーターの大きさに起因する点です。一般的には使用率(%ED)は50%です。これは吸着時間と吸着していない時間が半々を意味します。吸着時間が長いとバッテリー充電が追いつかず電源切れとなります。又、マグネット温度が上がると吸着率が下降します。このため電流計を確認しながら一定の作業バランスを見極める必要があります。
※推奨ーバッテリー60Ah×2個以上、オルタネーター50A以上
(油圧ショベル標準参考例 : PC78-60Ah×2個/35A、PC120-60Ah×2個/85A)


油圧ショベルでは0.25m3(7t)クラス以下用の12Vタイプや、特注で3点チェーン吊りなど承ります。又、ツース(爪)の取り付けも可能です。
