草刈りディスクカッターカッターマンのオプション「石飛防止カバー」取り付け手順

2019年6月7日
先日、油圧ショベル用草刈りディスクカッター「カッターマン」にオプション追加した「石飛防止カバー」と「苗木保護カバー」のうち、「石飛防止カバー」の取り付け方法・取り付け手順をご説明いたします。


「石飛防止カバー」は、作業中の “石の飛散を軽減する” ための補助カバーとなります。

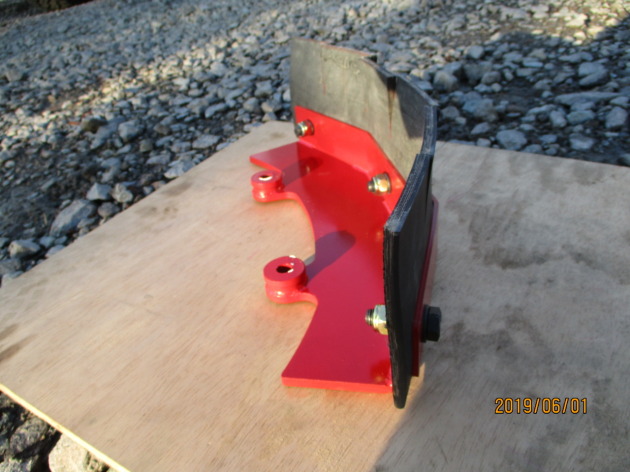

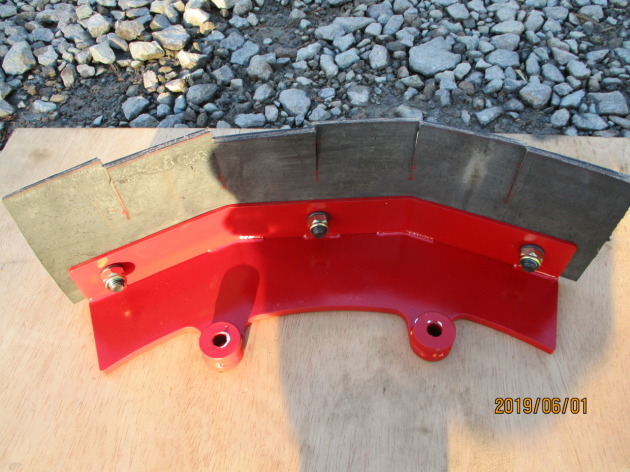

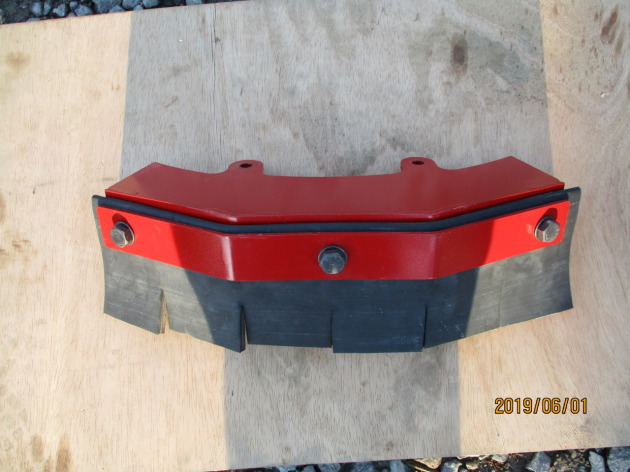

まずは、「石飛防止カバー」本体の写真をご覧ください。




「石飛防止カバー」の取り付けは、付属のボルト2本で留める形となります。

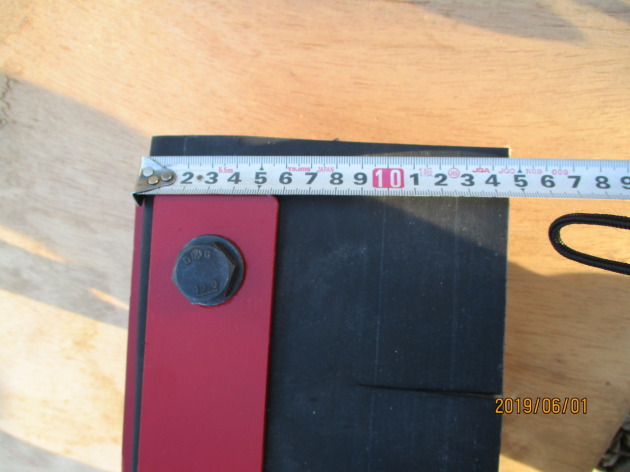

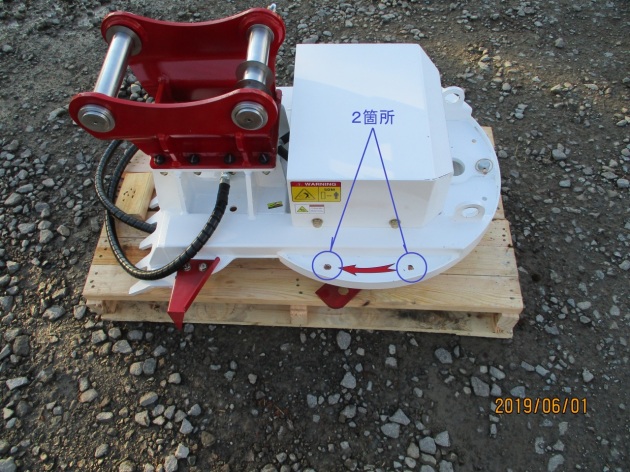

下写真の様に、「石飛防止カバー」をカッターカバーの外輪に合わせ、ボルト位置(2箇所)をマーキングしてください。


Φ10mmの穴を、金ドリルで削孔してください。

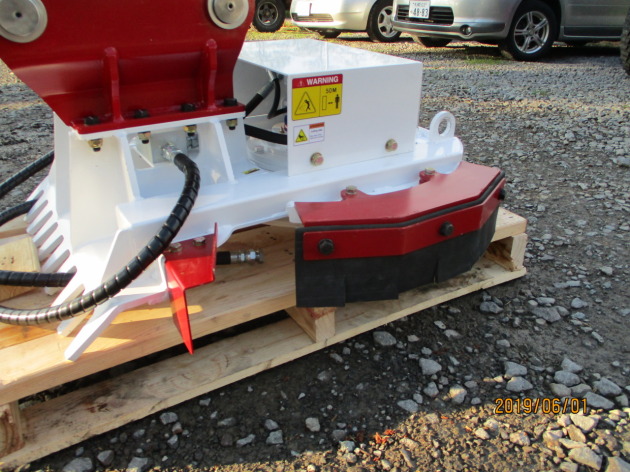

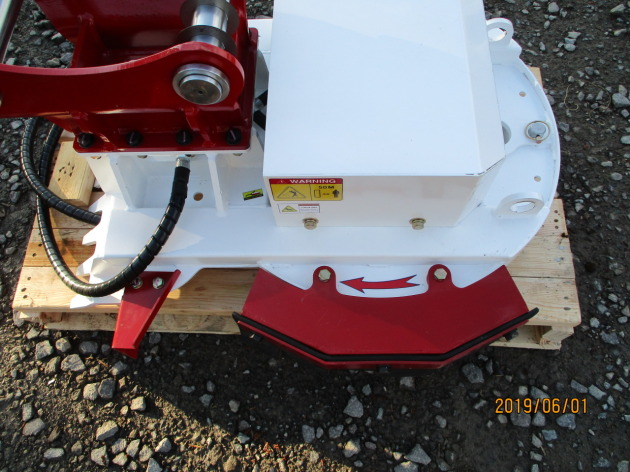

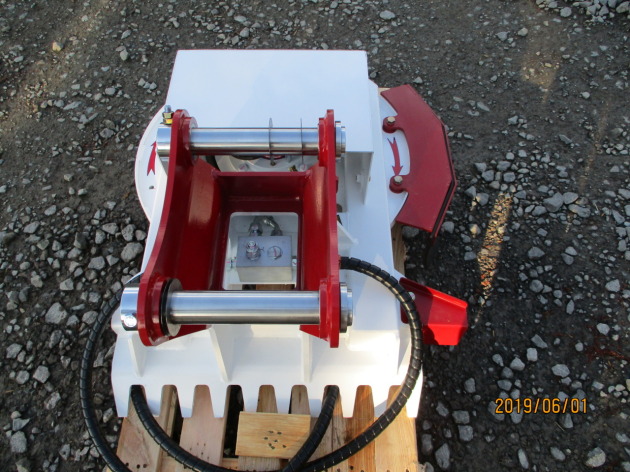

付属のボルトで「石飛防止カバー」を取り付けて完了です。

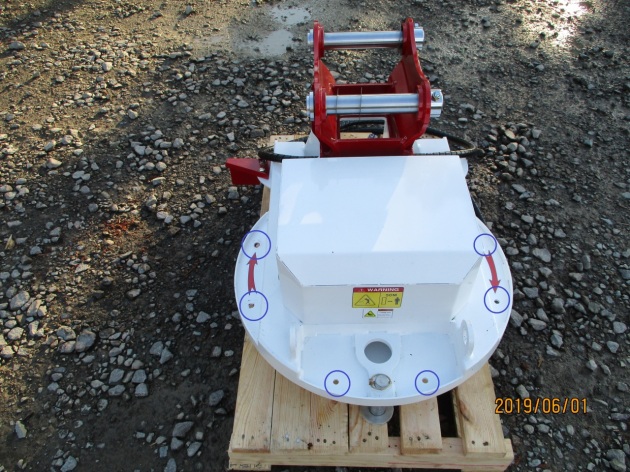

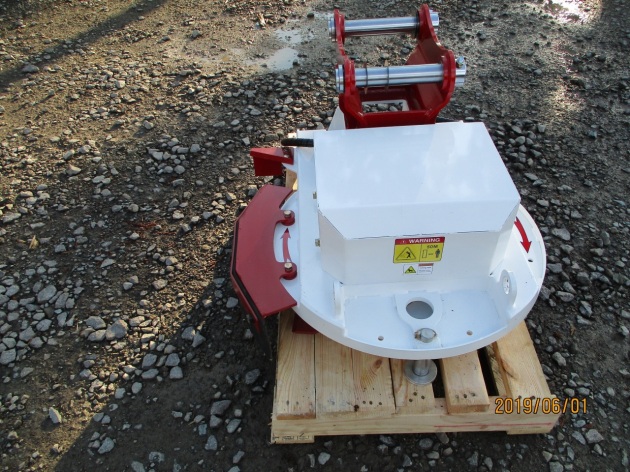

「石飛防止カバー」を2箇所または3箇所に取り付ける場合は、同様の手順で、「石飛防止カバー」1つ当たりΦ10mmの穴を2箇所づつ削孔します。
