チルトローテーター(360度旋回、左右チルト)【製品紹介】

油圧ショベル用チルトローテーター(360度旋回、左右チルト)です。

2〜33t迄ご用意しています。


チルトローテーター(360度旋回、左右チルト)の製品詳細


製品概要


スウェーデンSTEEL WRIST製のチルトローテーター(360度旋回、左右チルト)は、ヨーロッパではすでに主流の製品です。
機械足場を変えずに、あらゆる方向の掘削、盛土、フォークグラップル作業、リフト作業等が可能となります。狭いスペースの都市土木や足場が悪い林地現場、鉄道軌陸上での作業に威力を発揮します。



グリッパー装置「無し」「有り」の2種があり、油圧配管内蔵型ワンタッチシステム(SQ)装置の「無し」「有り」を選択できます。

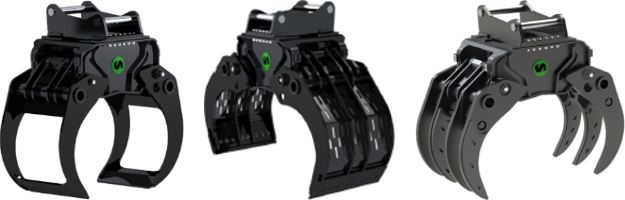

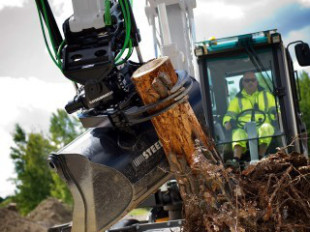

グリッパー装置





チルトローテーターオプション装置グリッパーカセットの詳細/寸法


油圧配管内蔵型ワンタッチシステム(SQ)装置


油圧配管内蔵型ワンタッチシステム(SQ)装置仕様は、型式「X12」からとなっております。
※上部クイックカプラーがSタイプの場合、チルトローテータ下部のカプラーはSタイプのみとなります。
※上部クイックカプラーがSQタイプの場合、 チルトローテータ下部のカプラーはSタイプまたはSQタイプが選択可能となります。




使用用途


都市土木や足場が悪い林地現場、鉄道軌陸上等


公共工事技術提案でも利用


  • 省スペース作業による環境負荷低減と仮設費の削減
  • 省人力化による安全性の向上と作業費の低減


機械の仕様


  • チルト角は各メーカー最大の45度
  • 逆止め弁(※オプション)付き複動チルトシリンダー
  • 狭い幅の溝掘削を可能にする垂直チルトシリンダー
  • 長寿命のためのグリース潤滑方式と集中給脂システム(※オプション)をご用意
  • チルトローテータの柔軟なご使用のための高流量6チャンネルスイベル
  • チルトローテータとクイックカプラーには脱落防止安全装置(フロントピンロック)を標準装備
  • グリッパー装置は後付けも可能

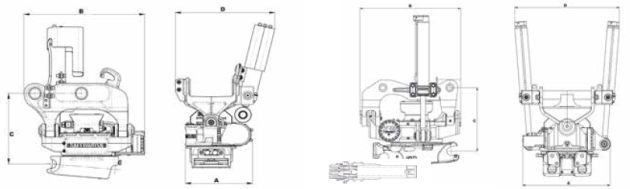

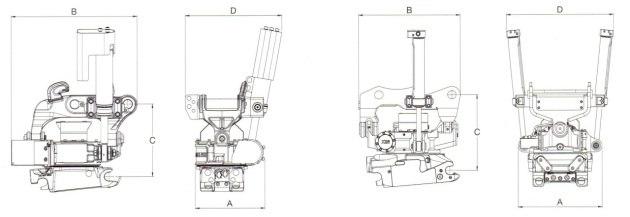

【仕様図】

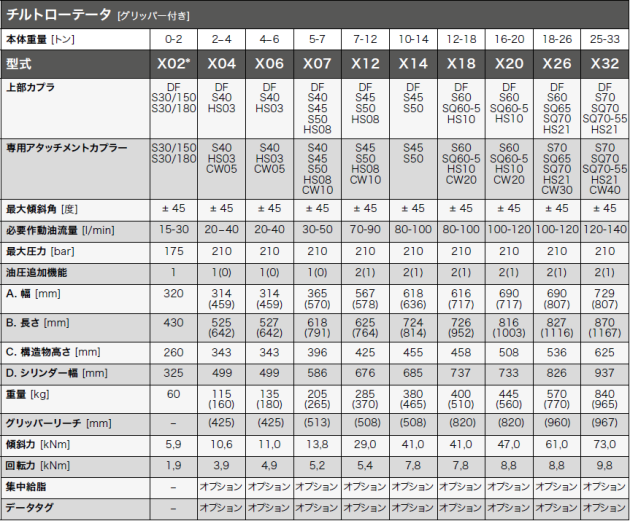

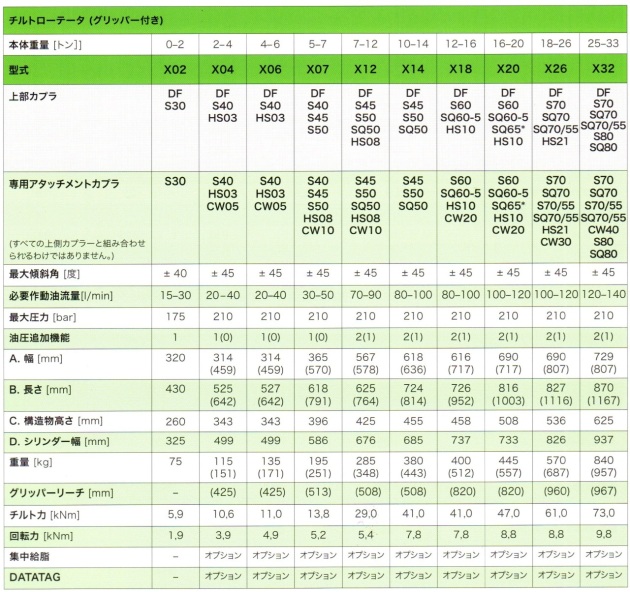

【仕様表】

※アタッチメント側は専用ブラケット形状となっています。

こちらから【ブラケット寸法図】をダウンロードできます。


STEELWRISTチルトローテーター【寸法・仕様】【使用油圧・油量】


アッセンブリーブラケット

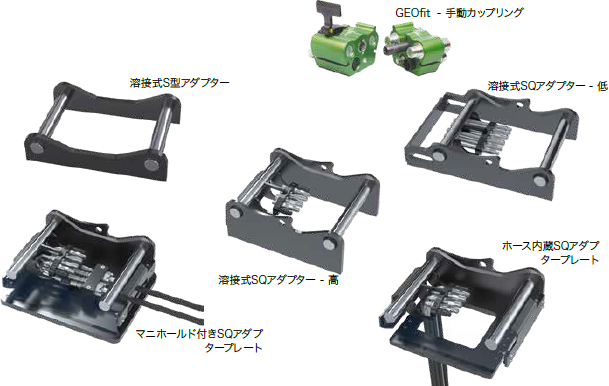

後付け用ブラケット(アダプター)各種





油圧配管内蔵型ワンタッチシステム装置専用の後付けSQアダプター



接続・使用するために必要な配管について


油圧ショベルと接続して使用するために配管が必要となります。


チルトローテーターを油圧ショベルへ取り付け使用する際に必要な配管方法について




チルトローテーター専用アタッチメント


クイックカプラー





チルトローテーターを接続する2種類の専用油圧ワンタッチ(クイックカプラー)について


STEELWRISTチルトローテーター専用クイックカプラーの仕様図表



専用バケット


使用用途に応じた4種をご用意しております。

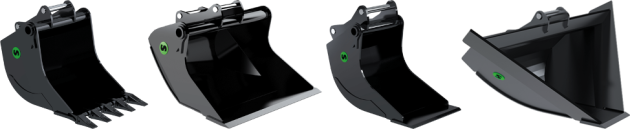

パワーチルト・チルトローテーター専用バケットの種類



選別バケット/スケルトンバケット


使用用途に応じた2種をご用意しております。




パワーチルト・チルトローテーター専用選別/スケルトンバケット



専用フォーク/グラップル


使用用途に応じた3種をご用意しております。




パワーチルト・チルトローテーター専用フォーク/グラップルの種類



砕石路盤敷き均しビーム(グーレーディング・ビーム)


適切な高さで素早く、砕石路盤敷き均しをします。2種の機械幅をご用意しております。




パワーチルト・チルトローテーター専用機械式アタッチメント各種



アスファルト、芝生カッター


アスファルト及び生芝の「切断」「切り込み」用カッターです。




パワーチルト・チルトローテーター専用機械式アタッチメント各種



パレットフォーク


シンプル構造で視認性を確保し、手動によりサヤの幅を調整可能としています。



パワーチルト・チルトローテーター専用機械式アタッチメント各種



リッパー

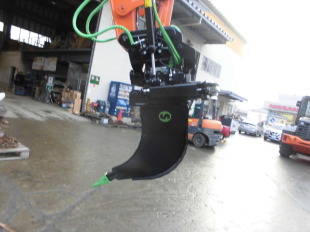

岩盤や転石の「亀裂起こし(掘削)」「凍結面の掘削」「切株の除去」用に設計しています。




パワーチルト・チルトローテーター専用機械式アタッチメント各種



ウオークスケルトンバケット(スクリーニングバケット)


特許の “可動部分の数を減らす直結駆動カムシャフト” により、「ふるい目のスクリーン部を波打たせ振るう」という製品で、バケットを遊動することなく、ペダルを踏むだけで作業を行います。網目(スクリーン)は、30mmからサイドカバーを取り外し1本飛ばしでバーを引き抜くことにより80mmに、2本飛ばしで130mmにすることが可能です(※所要時間は約15分)。

油圧駆動ウォークスケルトンバケット【製品紹介】




(※)粒度調整オプションもあります。

パワーチルト・チルトローテーター専用油圧式アタッチメント各種



コンパクター


偏心をかけたブラケット位置と低高設計により、作業半径を大きくし、障害物の下や狭い場所での作業が可能となる様に設計しています。油圧式偏心モーターとゴム製緩衝材により、高い転圧力でありながら低騒音で、メンテナンスフリーとなっています。




パワーチルト・チルトローテーター専用油圧式アタッチメント各種



スイーパー

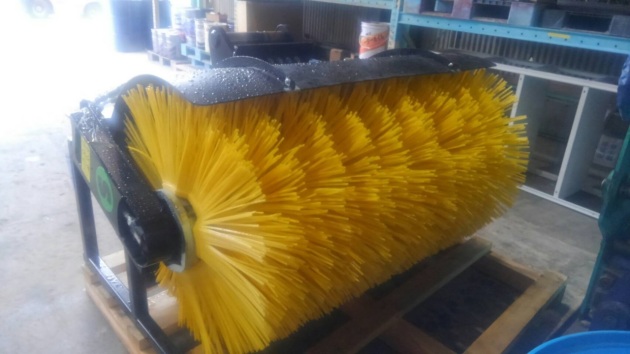

「舗装道路」「鉄道・路面電車の線路」「屋根」「コンテナ」の清掃や除雪、「洪水など災害地域」の瓦礫除去や雪かき作業に威力を発揮します。Vベルトを使用しないダイレクトドライブ油圧モーターにより、効率的なトルク維持で、メンテナンスフリーとなっています。



(※)機械式のスイーパー「ブラシ」もあります。


パワーチルト・チルトローテーター専用油圧式アタッチメント各種



伐倒機(フェラーバンチャー)


使用する鋼材、ハイスペックダブルシリンダーによる切断力など、製品の品質と使い易さを追求し、各種オプションを充実させています。

伐採用木材切断機「JAK WOOD CUTTER」【製品紹介】



(※)12tクラス以上には、チルトローテーターへの取付けに特化した軽量タイプ「JAK300C」もご用意しています。

伐採用木材切断機JAK WOOD CUTTER「JAK300C」【製品紹介】



パワーチルト・チルトローテーター専用油圧式アタッチメント各種




チルトローテーター対応アタッチメント


チルトローテーターに取付け対応が可能なアタッチメントをご用意しております。


「チルトローテーター」「油圧配管内蔵型クイックカプラー」対応製品




チルトローテーター用コントロールシステム(X-コントロールG2)



チルトローテーター用コントロールシステム(X-コントロールG2)の機能


専用モニター



ジョイスティック



X-コントロールG2のジョイスティック操作ボタン割り当て変更方法




アタッチメント脱着について



ジョイスティク仕様チルトローテーターからバケットを取り外す手順


チルトローテーターへアタッチメント取り付け後の作業前点検(ロック確認)




取り付け事例

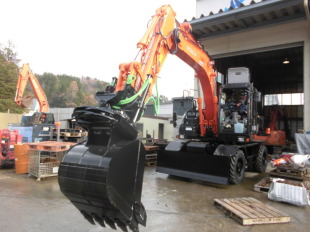

STEEL WRISTチルトローテーター取付け油圧ショベル機種【一例】



油圧ショベルメーカー別の取り付け事例は下記からご覧いただけます。


日立建機油圧ショベルのSTEEL WRISTチルトローテーター取付例

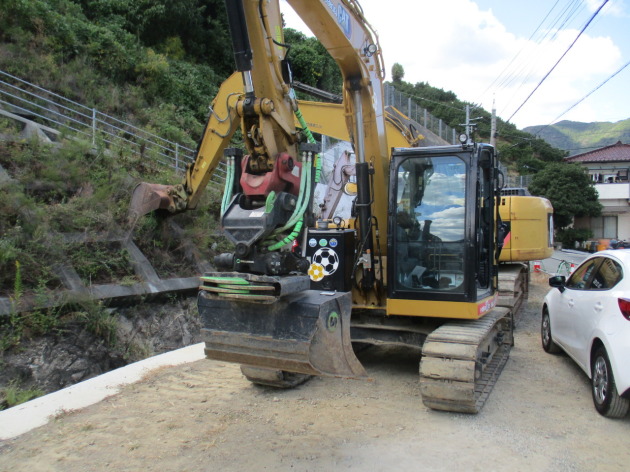

コマツ油圧ショベルのSTEEL WRISTチルトローテーター取付例

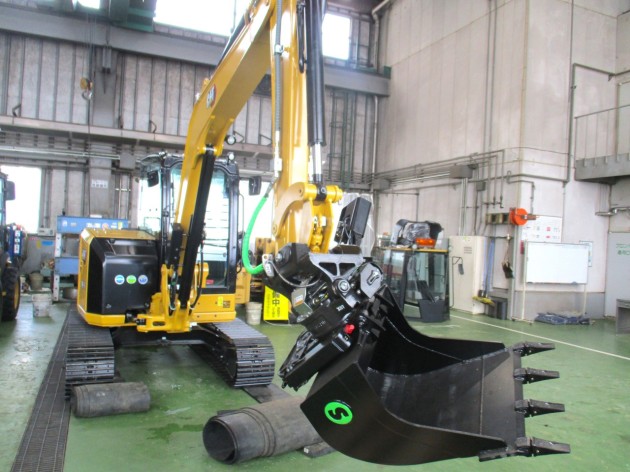

CAT油圧ショベルのSTEEL WRISTチルトローテーター取付例


クボタ建機油圧ショベル STEELWRISTチルトローテーター取付例


住友建機油圧ショベルのSTEEL WRISTチルトローテーター取付例




アタッチメントの写真

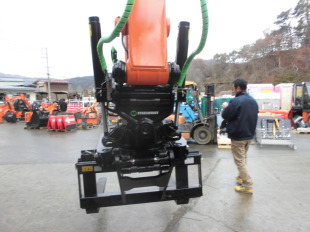

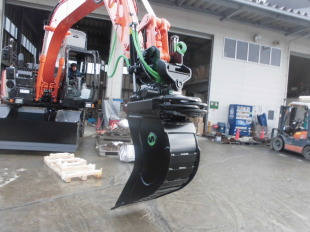

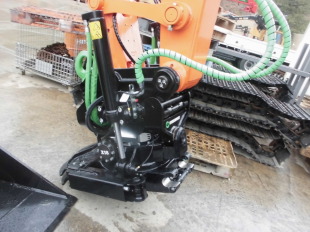

<X18 Greipper付(0.45m3/12tクラス)>

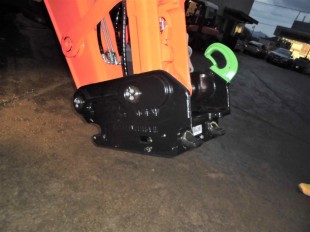

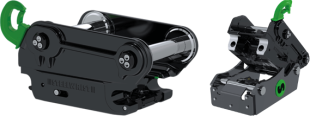

クイックカプラー


<S60(0.45m3/12tクラス)>

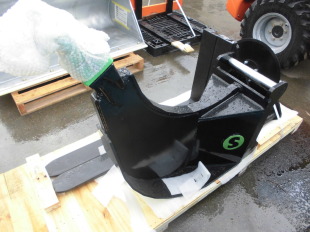

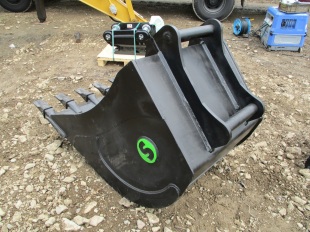

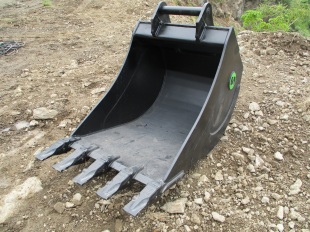

専用バケット

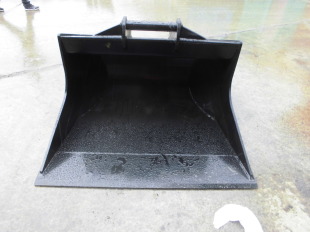

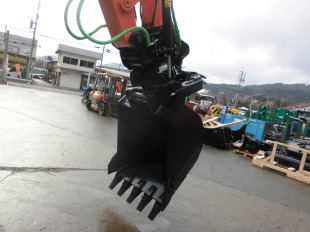

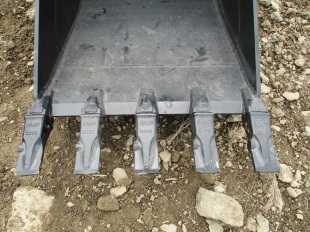

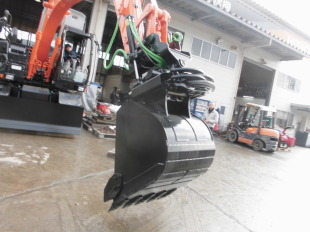

<標準バケット(0.45m3/12tクラス)>

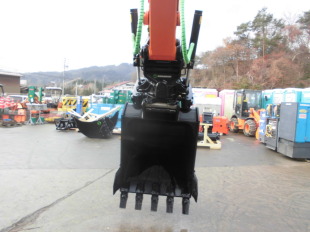

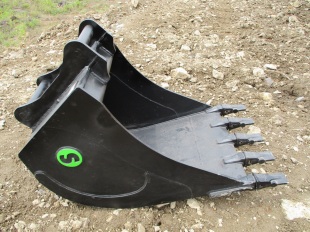

<標準バケットDB12T-S50(w800mm、5本ツース)>

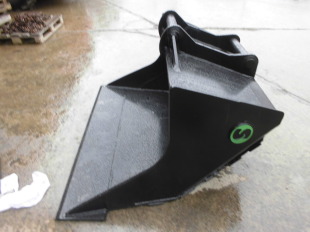

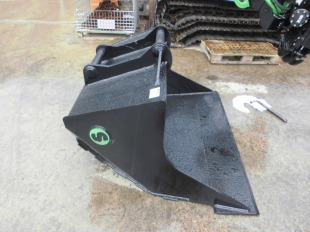

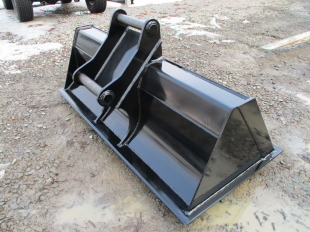

<グレーディングバケットGB14(0.45m3/12tクラス)>

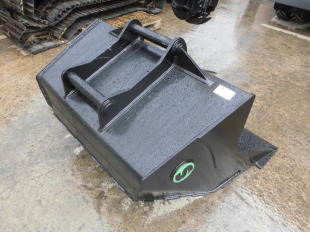

<幅狭バケットCB15 (0.45m3/12tクラス)>



砕石路盤敷き均しビーム(グーレーディング・ビーム)

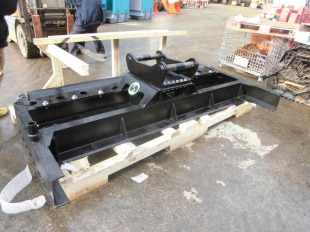

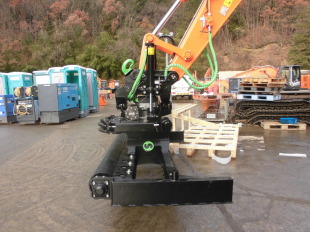

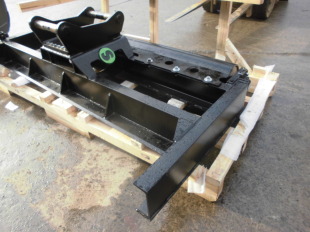

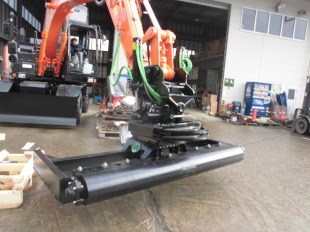

<地均しグレーディングビームGR2500(0.45m3/12tクラス)>

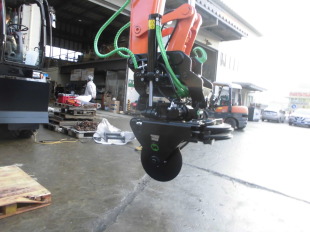

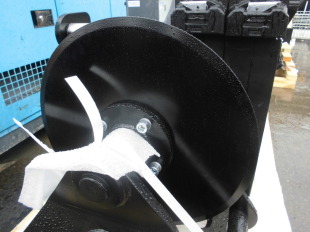

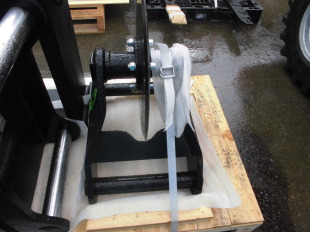

アスファルト、芝生カッター


<アスファルトカッターAC15(0.45m3/12tクラス)>

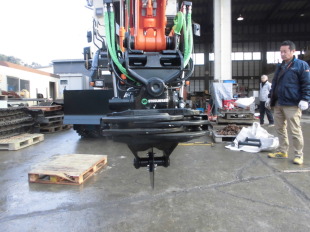

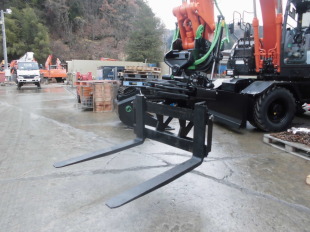

パレットフォーク

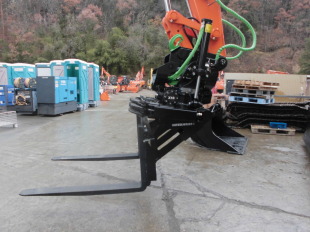

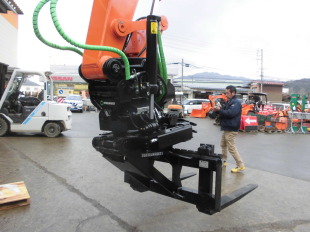

<パレットフォークPF60(0.45m3/12tクラス)>



リッパー

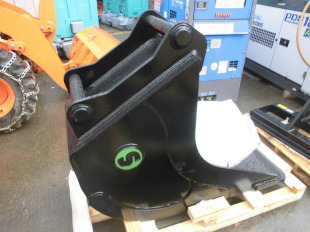

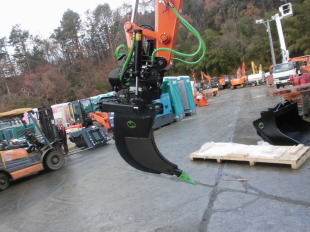

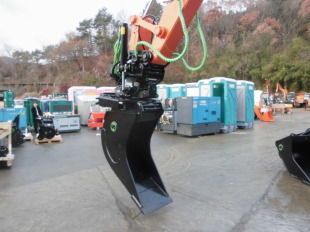

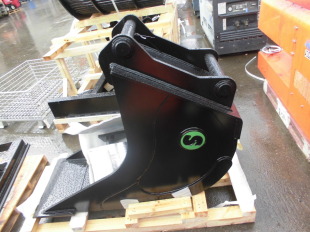

<リッパーRP60(0.45m3/12tクラス)>

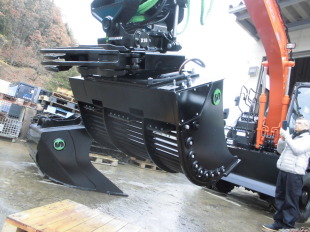

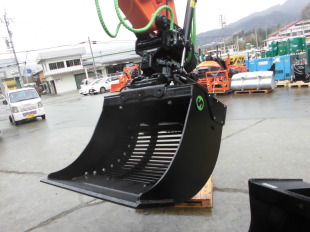

ウオークスケルトンバケット(スクリーニングバケット)




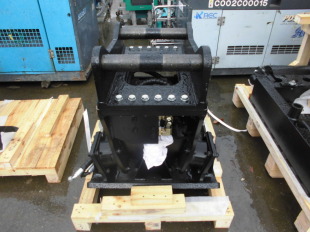

コンパクター

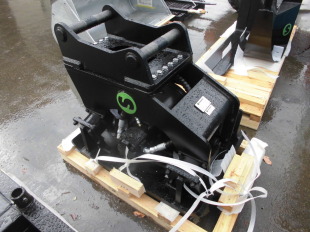

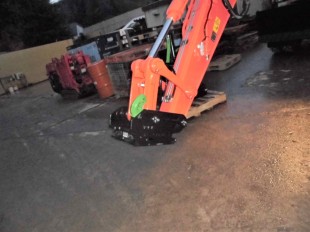

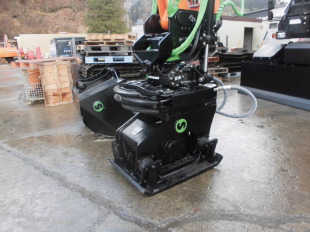

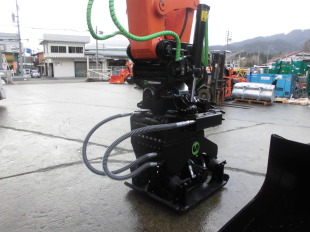

<コンパクターHC60(0.45m3/12tクラス)>




アタッチメントの動画


<X18 Gripper付(0.45m3/12tクラス)>

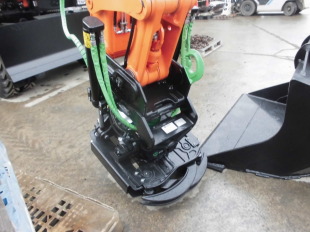

<X04 Gripper付(0.1m3/3.5クラス)>


振動コンパクターHC60の作業動画



(※)その他の動画はSTEEL WRIST社のオフィシャルWebサイト内をご覧ください。




お見積りシートをご用意しております



こちらから【STEELWRISTチルトローテーター お見積りシート】をダウンロードできます。
