ウォークスケルトンバケットのオプション「スクリーン網」取付方法

2020年9月29日
油圧駆動ウォークスケルトンバケットのオプション「スクリーン網」の取り付け方法

ウォークスケルトンバケットはふるい目(粒度)の変更や、スクリーンバーが摩耗した場合にパーツ交換ができ長く使用できるのが利点のひとつです。

粒度はスクリーンバーを抜き差しすることにより横目の高さ(30mm、80mm、130mm)を調整し、専用(オプション)のスクリーン格子により縦目の幅(22mm、44mm)を調整することが可能です。


ウォークスケルトンバケット 横目の高さ(30mm、80mm、130mm)調整方法

ウォークスケルトンバケットオプション格子で縦目の幅(22mm、44mm)調整方法


又、専用(オプション)のスクリーン網により4種類の網目サイズ(20×20mm、30×30mm、40×40mm、50×50mm)で簡易的に粒度を調整することもできます。

ここでは、専用(オプション)のスクリーン網の取り付け方法をWSBT120(10-15tクラス)でご説明します。


【スクリーン網の取り付け方法】

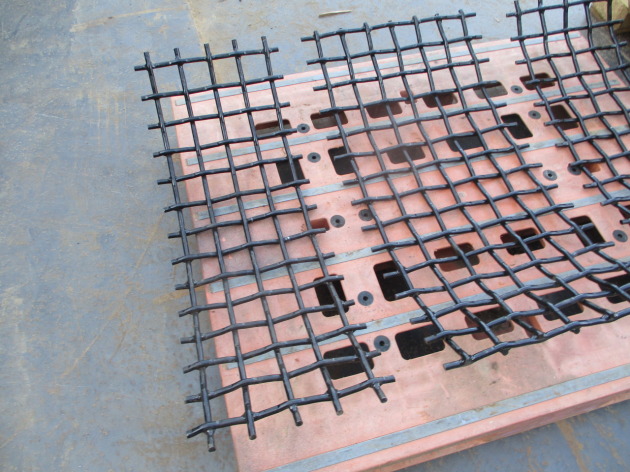

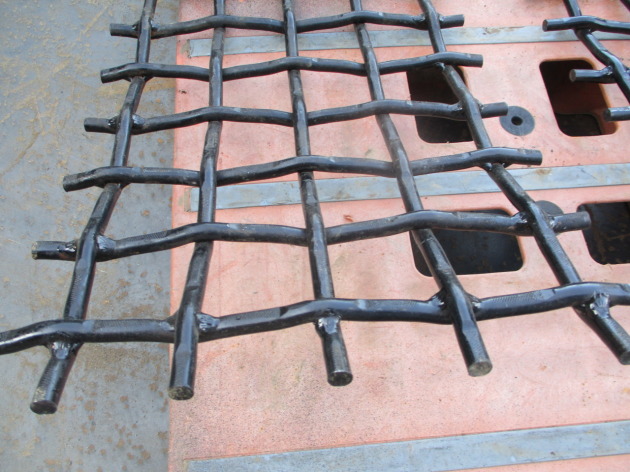

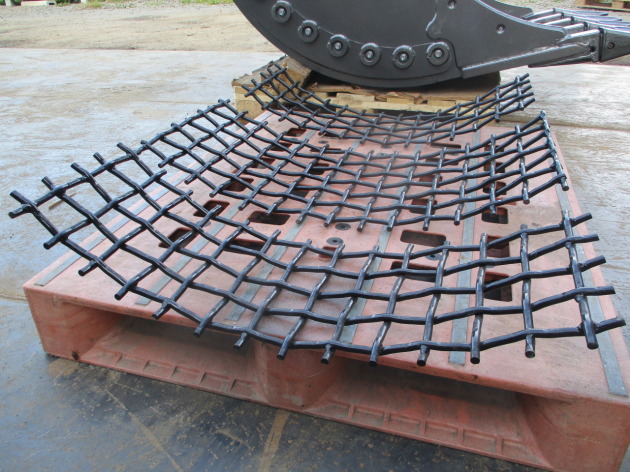

スクリーン網は3つのパーツ(3分割)と、バーに網を留めるクリップからなります。

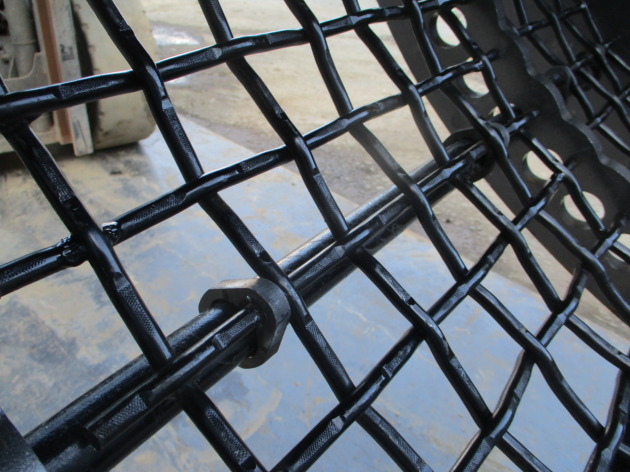

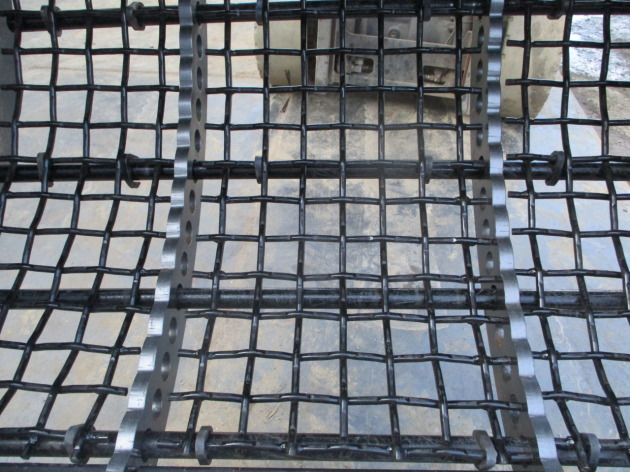

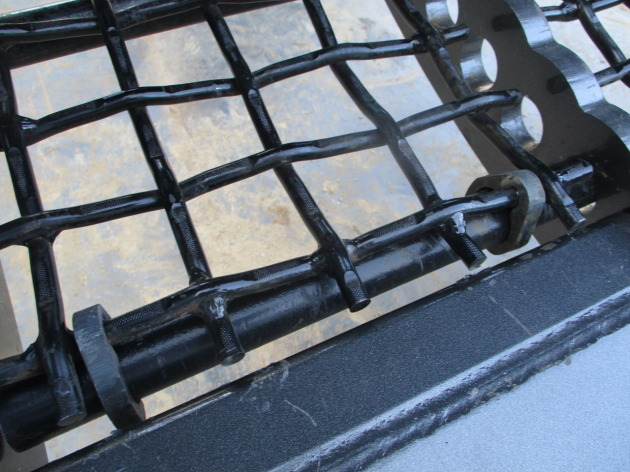

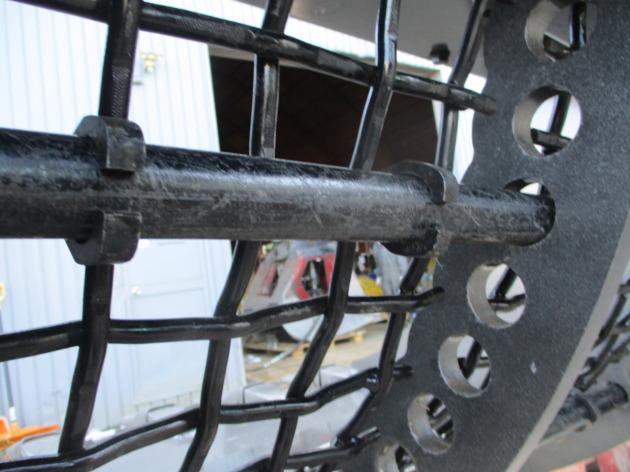

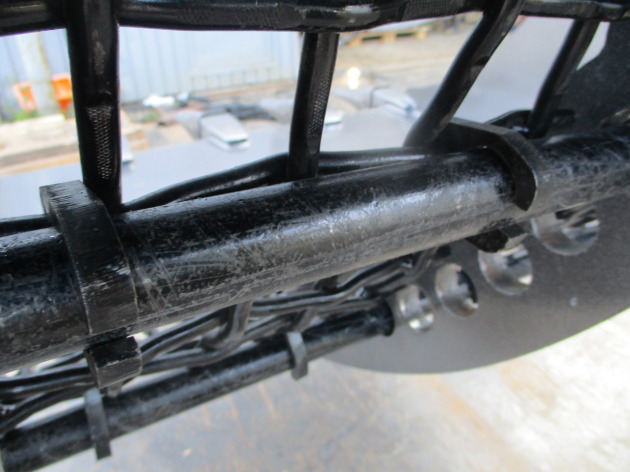

3分割されたスクリーン網を専用クリップでバーに固定します。

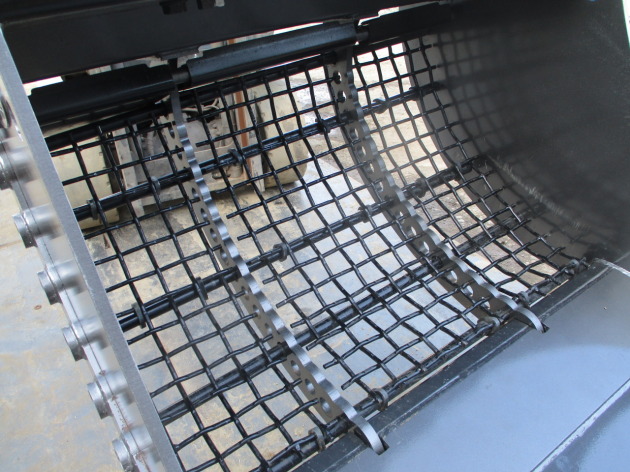

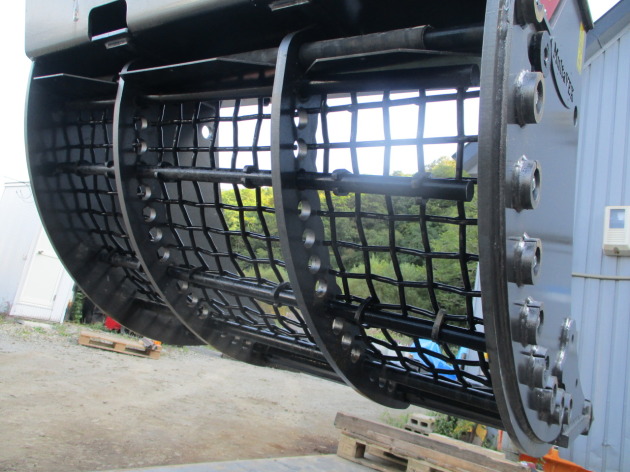

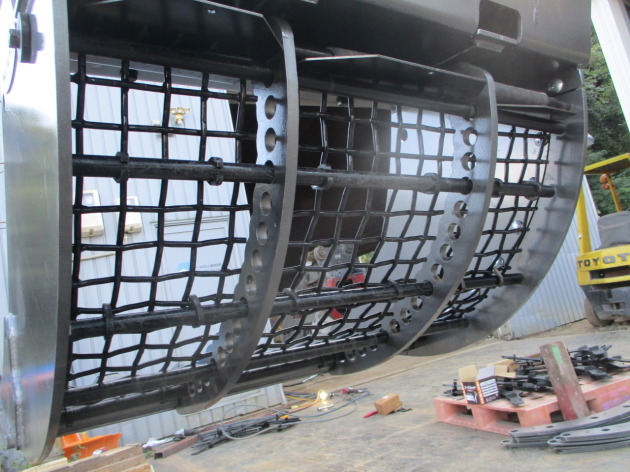

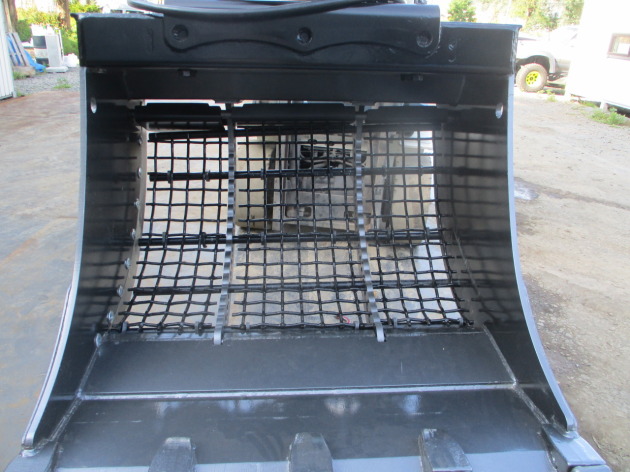

完成です。

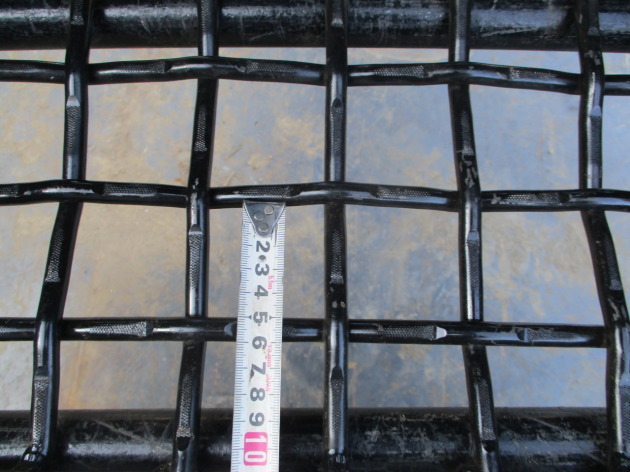

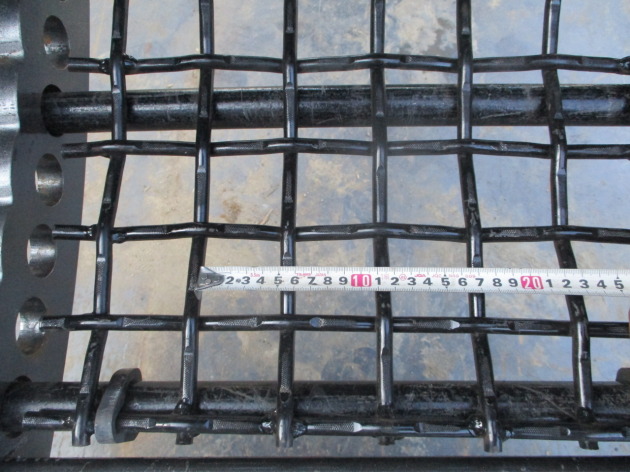

※取付けたスクリーン網サイズは「50×50mm」
