油圧駆動ウォークスケルトンバケット【製品紹介】

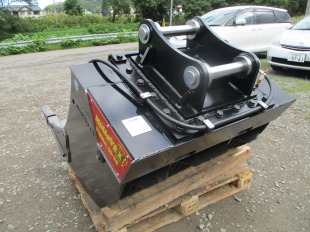

ペダルを踏むだけでふるい落とす新型スケルトンバケット

製品概要


本製品は、特許の「可動部分の数を減らす直結駆動カムシャフト」により「ふるい目のスクリーン部を波打たせ振るう」という製品で、バケットを遊動することなくペダルを踏むだけで作業を行うという画期的な製品です。




機械の特徴


長時間の振るい作業は重機オペレーターだけでなく油圧ショベル本体にもダメージを与え、メンテナンスコストアップの他、本体自体の寿命も大きく減らします。バケットの遊動を行わない為、低騒音、低振動の作業となり、環境にも配慮した作業を行えます。商品は、バケットサイドカバーの取り外しにより格子の丸棒の抜き差しが可能となっています。これにより、網目は30㎜からもっと大きなサイズまで数分で調整することができます。また、低い維持費を念頭に簡易な構造で部品数を少なく設計されているので、パーツ取り寄せ整備は簡単です。


使用用途

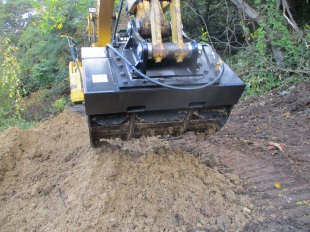

土砂、砕石、コンクリート殻、木材チップ、除礫などの振るい作業


公共工事技術提案でも利用


オペレーターの作業低減や低騒音、低振動作業による地域環境への負荷低減に活用できます。


機械の構造

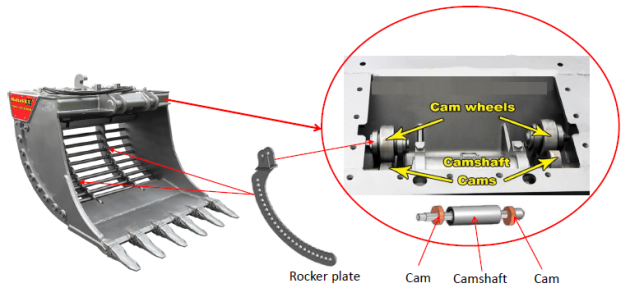

油圧モーター直結カムシャフトによりシンプル構造で、部品点数が少なくメンテナンスコストが最小限に抑えることを考えています。


機械の仕様


0.05m3(2t)クラスから1.2m3(35t)クラスまで8機種ご用意

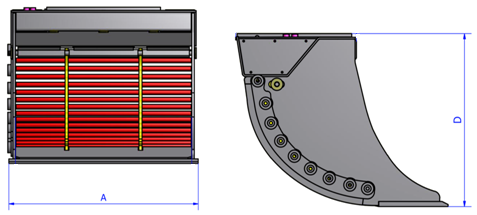

【仕様図】


【仕様表】


(※)バケットは「ツース(爪)無しタイプ」「ツース(爪)有り補強タイプ」の2種類から選べます。
【WS】ツース(爪)無しタイプ

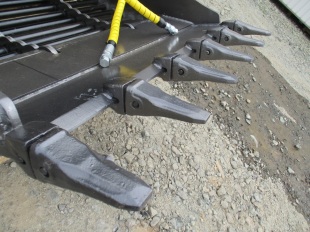

【WST】ツース(爪)有り補強タイプ


粒度調整について


粒度縦目の寸法は、機種により2種から選択が可能です。

スクリーンバーを1本飛ばし、2本飛ばしで、粒度縦目の寸法を変えてご使用が可能です。寸法を変える場合は、バケットサイドのボルト留めのプレート板を外し、スクリーンバーを引き抜きます(※所要15分)。

※振るい寸法は、ご購入時の「粒度縦目の最小寸法」と「スクリーンバーの径」により異なります。


例)機種「WS(WST)70」にて、粒度縦目の寸法「30mm」を選択された場合
設定できる粒度は「30mm」「90mm」「150mm」となります。

※機種「WS(WST)70」ご購入時、粒度縦目の寸法は「30mm」or「50mm」の2種から選択して頂けます。「30mm」を選択された場合、この機種の「スクリーンバーの径はΦ30mm」です。

・1本飛ばしで使用 → (30mm×2)+φ30mm=90mm
・2本飛ばしで使用 → (30mm×3)+(φ30mm×2)=150mm

ウォークスケルトンバケット 横目の高さ(30mm、80mm、130mm)調整方法



(※) 粒度横目は機種により違います。
WSB(WSBT)30 … 200mm
WSB(WSBT)50 … 250mm
WSB(WSBT)70 … 300mm
WSB(WSBT)120 … 370mm
WSB(WSBT)200 … 440mm
WSB(WSBT)220 … 460mm
WSB(WSBT)300 … 460mm


標準パーツ

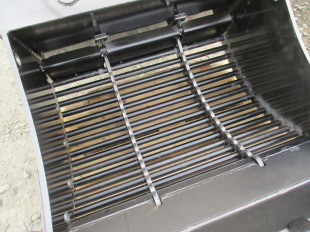

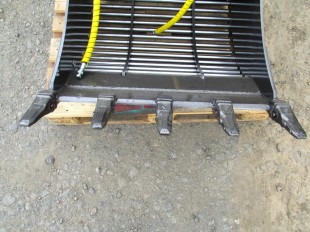

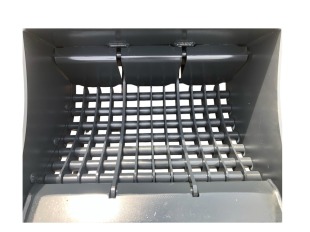

スクリーンバー





オプション

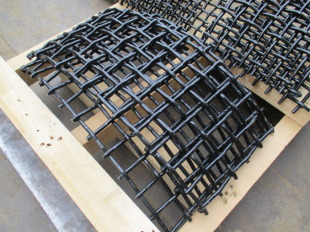

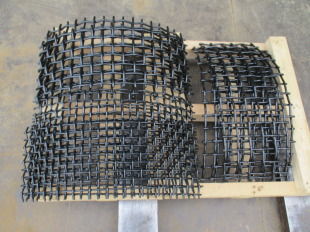

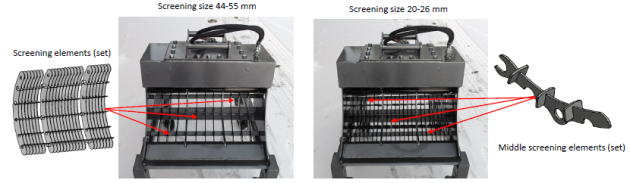

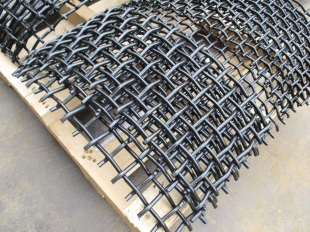

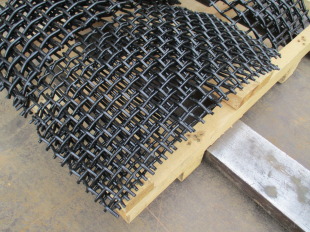

スクリーン網


網目サイズは20×20mm、30×30mm、40×40mm、50×50mmの4種類ご用意




ウォークスケルトンバケットのオプション「スクリーン網」取付方法

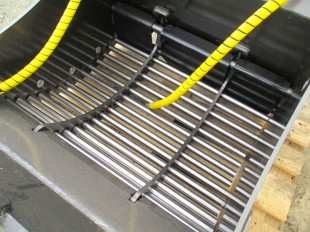

スクリーン格子


粒度横目を22mm、44mmにします。(格子厚14mm)






ウォークスケルトンバケットオプション格子で縦目の幅(22mm、44mm)調整方法



特注対応

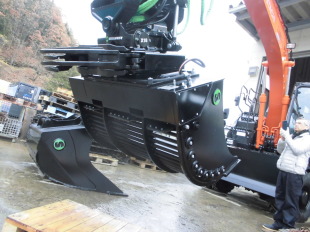

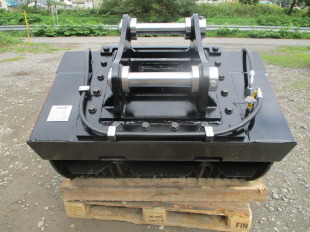

「チルトローテーター」「油圧配管内蔵型クイックカプラー」専用ブラケット(アダプター)特注製作が可能です。


チルトローテーター/クイックカプラー専用にブラケット改造対応



アタッチメントの写真

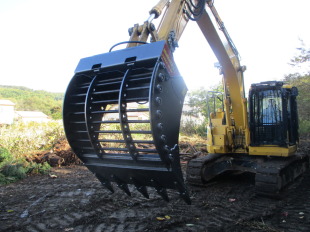

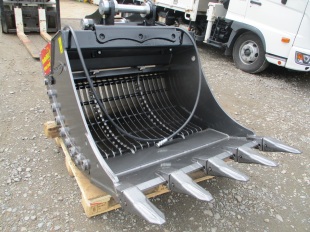

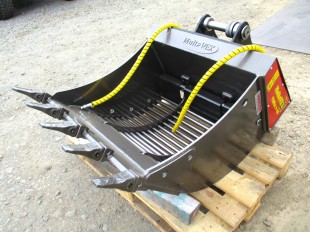

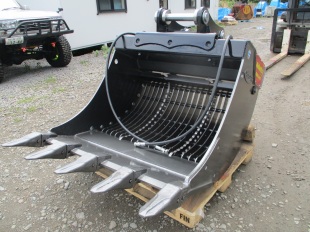

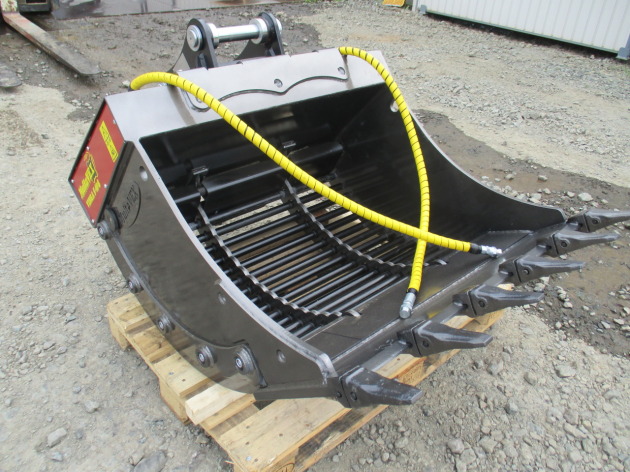

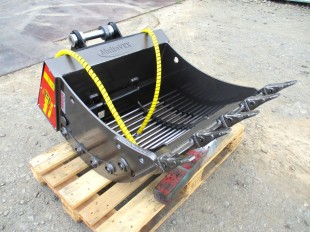

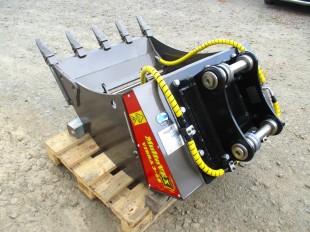

<WSBT50(3-5tクラス)>

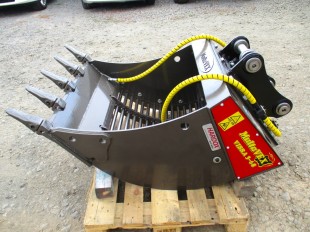

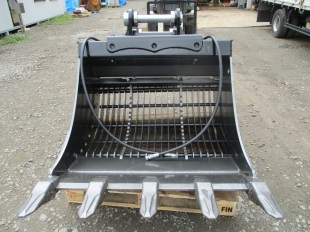

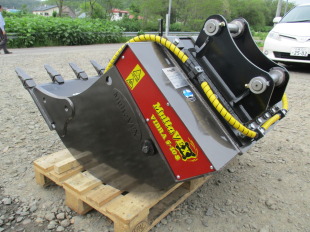

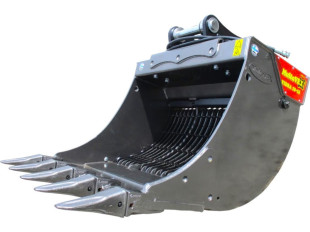

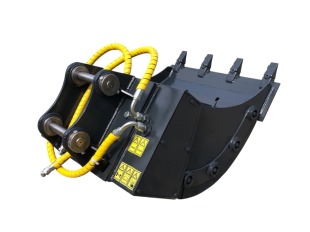

<WSBT70(5-10tクラス)>

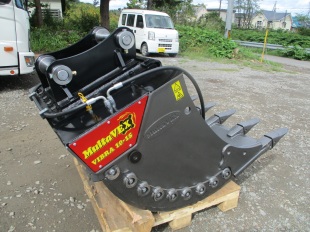

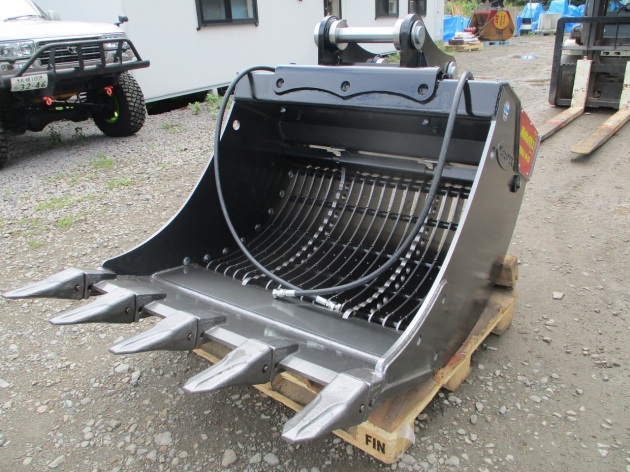

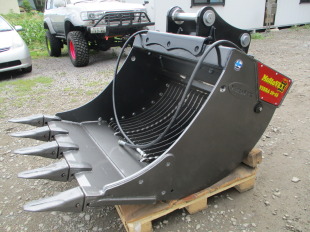

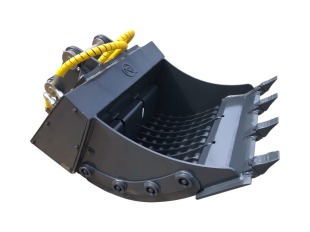

<WSBT120(10-15tクラス)>

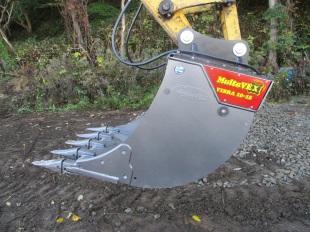

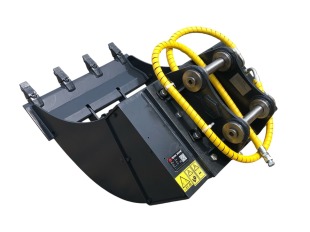

<WSB120(10-15tクラス)>



アタッチメントの動画


【動作確認】

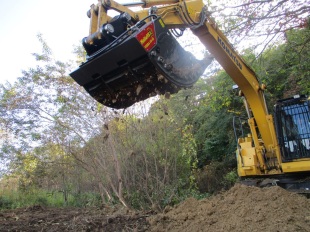

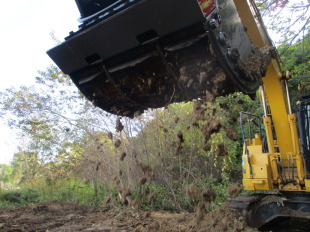

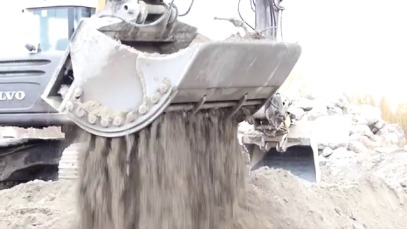

【作業状況】

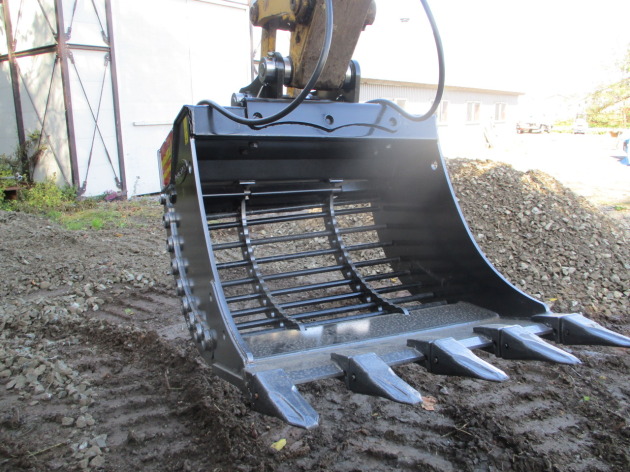

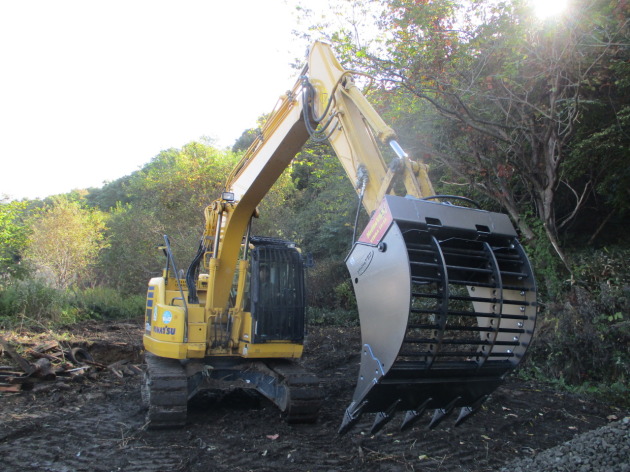

<WS120(10-15tクラス)>
