SH135X-7/3Dマシンコントロールにチルトローテーター取付･設定
2023年6月1日

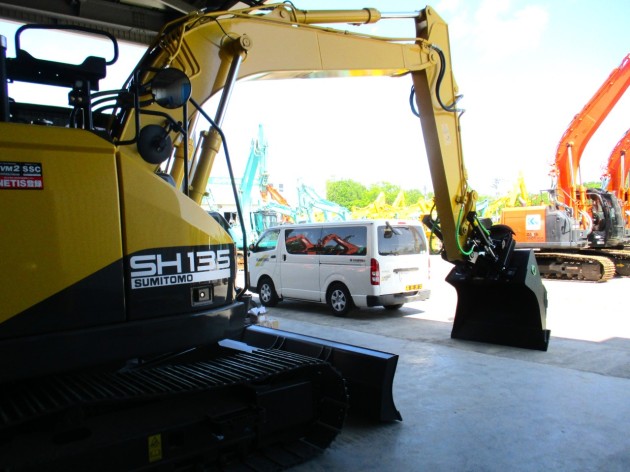

住友SH135X-7/3D-MCにチルトローテーターX18(グリッパー付)の取付・設定作業油圧ショベル住友SH135X-7/3D-MCに、チルトローテーターX18の取付・設定と併せて、油圧ショベルに搭載したTrimble(トリンブル)の3Dマシンコントロールと連動するための「ゲートウエイ」の取付・設定も行ってきました。

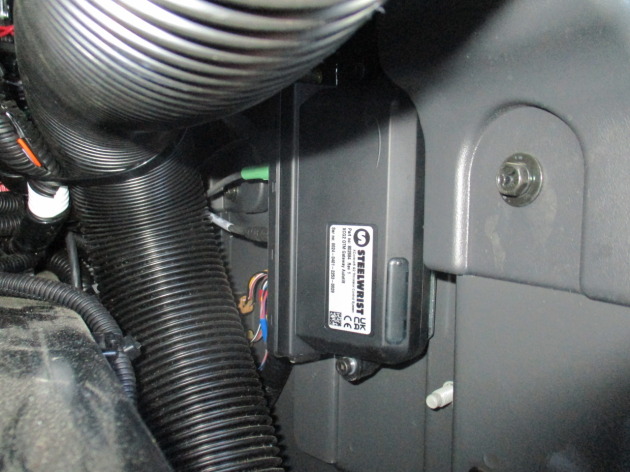

最近は機械制御システム(マシンコントロール、マシンガイダンス)を搭載するユーザーが増えておりますが、連動するためにはチルトローテーター側の回転、角度のデーターを送る「ゲートウエイ」という機器を別途購入する必要があります。後付けも可能ですがこの場合は別途で、取付・設定費がかかります。
連動可能な機械制御システムはMoba(モバ)、Leica(レイカ)、Topcon(トプコン)、Trimble(トリンブル)などの市場にある主要なメーカー全てに対応可能でiDig(アイディグ)にも連携可能です。但し、連携不可のメーカーもありますので導入の際には確認のお問合せ頂ければお調べいたします。
◎今回の取付機種

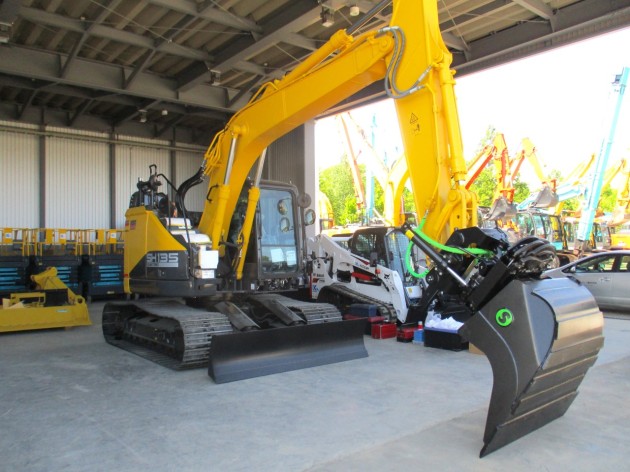

油圧ショベル : 住友SH135X-7/3D-MC※マシンガイダンス機種 : Trimble EarthWorks 3D-MC
◎納品

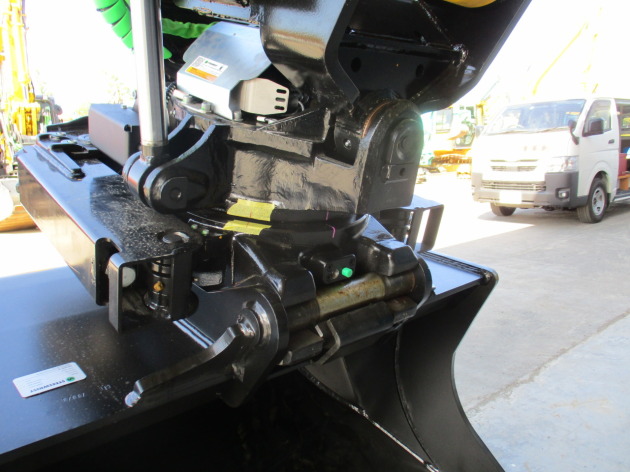

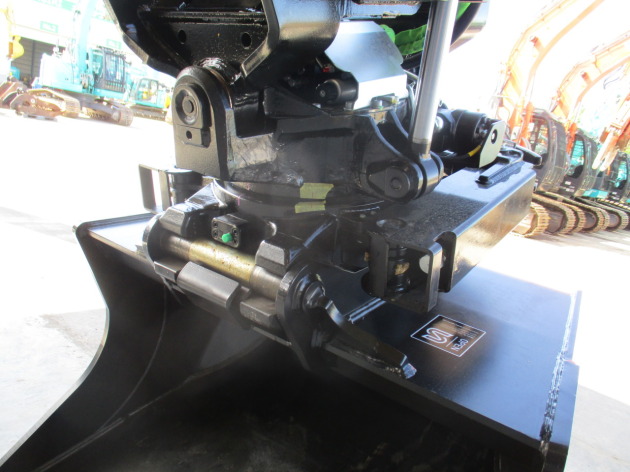

【チルトローテーター STEELWRIST製 X18 DF/S60】
・オプション : グリッパー、集中給脂システム、ゲートウエイ

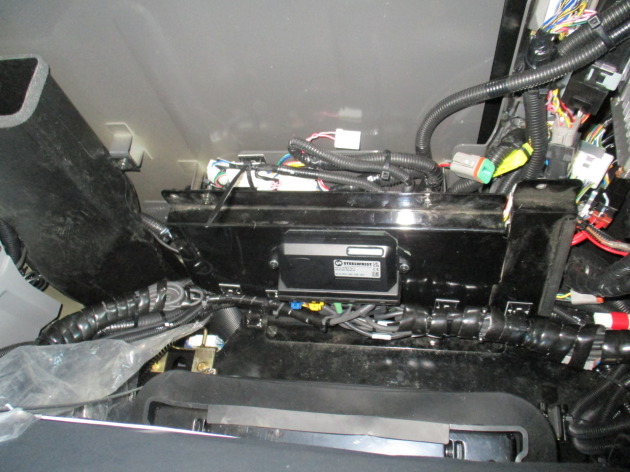

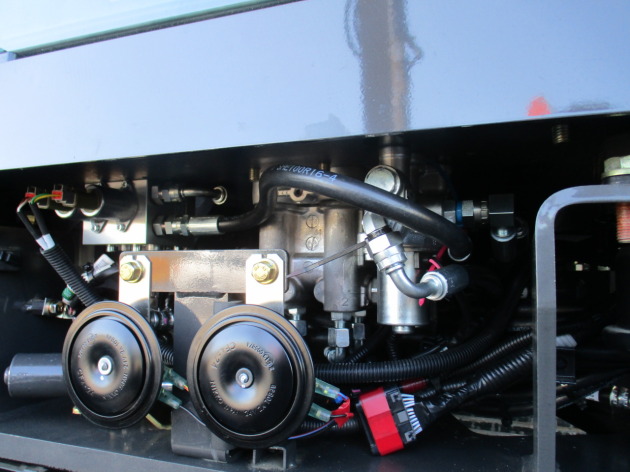

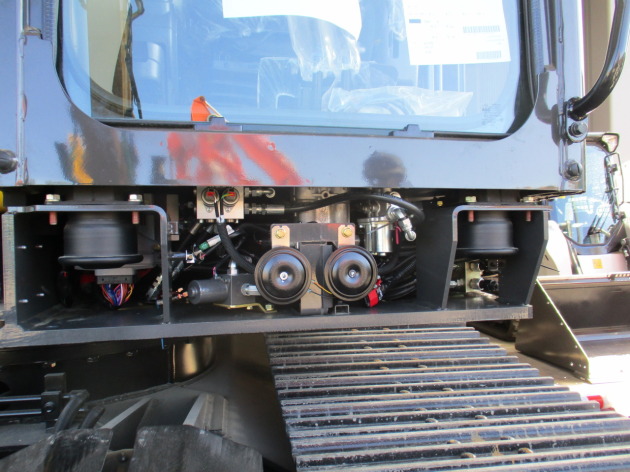

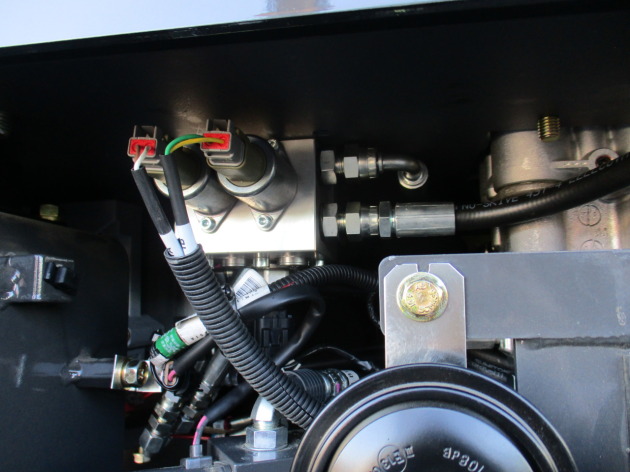

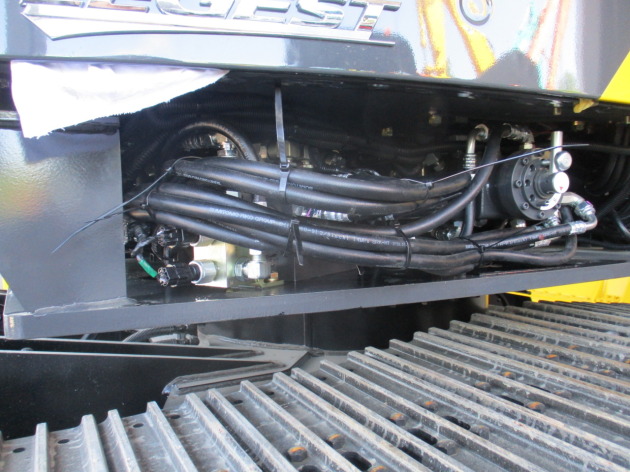

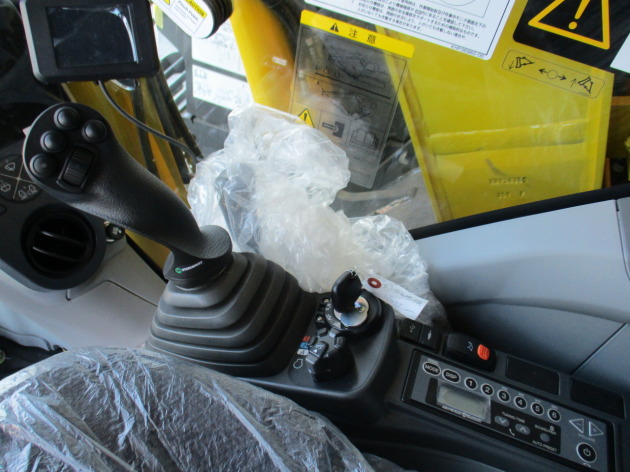

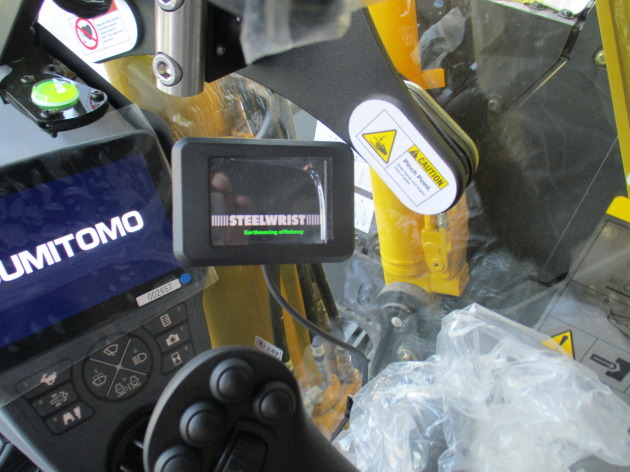

取り付け・セッティング作業
作業は3日間となります。弊社メカニックが最終日に1時間ほど取り扱い説明のレクチャーを行います。

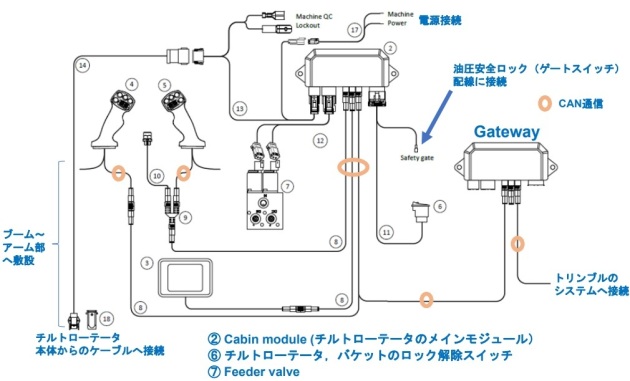

【制御システム概要図】

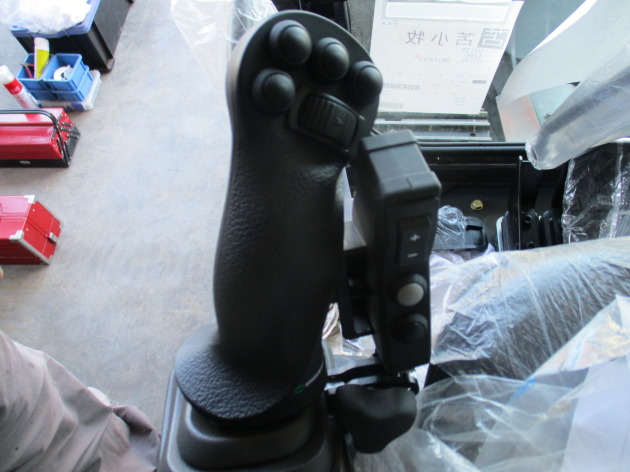

STEELWRIST製チルトローテーターは360度旋回、左右チルト、油圧ワンタッチが標準仕様で、オプションによりグリッパー(内蔵型グラップル)、自動油圧配管システム(SQ)、チルトローテーター脱着のための油圧ワンタッチ、ジョイスティックでの走行を可能にするバルブ(クローラー限定)などを現場や予算に合わせてカスタマイズが可能となっています。また多様な専用アタッチメントもご用意しております。
◎お見積りには以下が必要となります
チルトローテーターの機種選定は油圧ショベルのサイズの他に各部の寸法や構造によって決定され、機種によっては部品の別途追加や取付不可の場合もあります。このため取付けする油圧ショベルの機種をお見積り時に確認させて頂いております。又、チルトローテーターはカスタマイズ性が高く各種オプションの有無によっても内容が変わりますのでご依頼を頂く際にはお手数ですが【お見積りシート】へのご記入をお願いしております。何卒よろしくお願いいたします。
※【お見積りシート】は、「チルトローテーター(360度旋回､左右チルト)【製品紹介】」ページよりダウンロードして頂けます。
当社では、スウェーデン STEEL WRIST社の日本代理店として、各商品機種のセッティングからメンテナンスまで行っております。お気軽にお問い合わせください。
