ZX50U-5Bに指先操作で走行可能なチルトローテーターX06を取付け

2021年9月8日
ベースマシンZX50U-5B(5t)に全3日間の行程で北海道北広島市に取り付け・セッティングを行ってきました。

今年に入り、ZX50U-5Bに取り付け・セッティングは2件目となります。

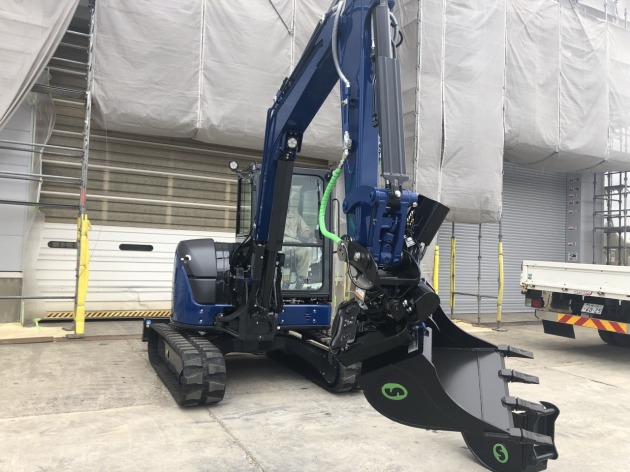

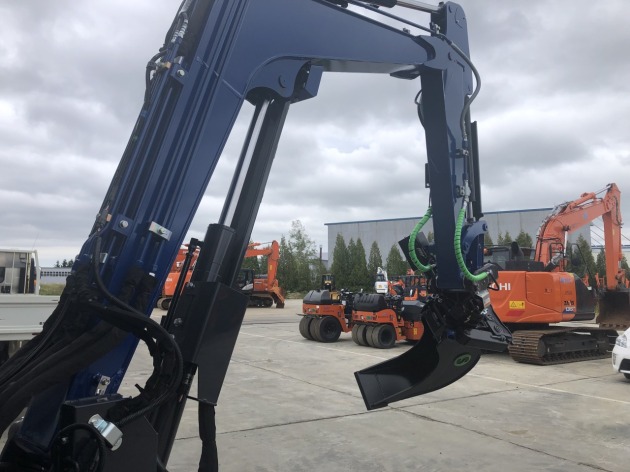

ミニショベル日立建機ZX50U-5B(5t)にチルトローテーターX06を取付け

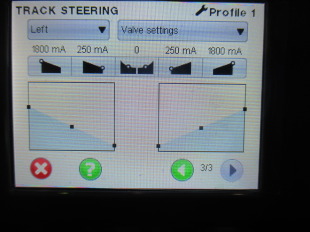

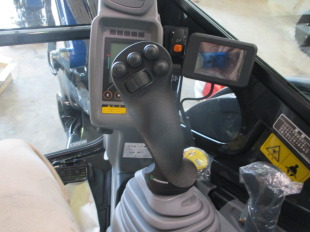

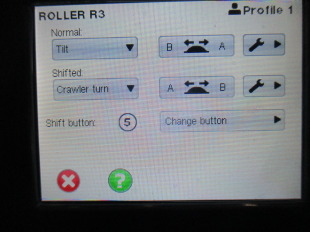

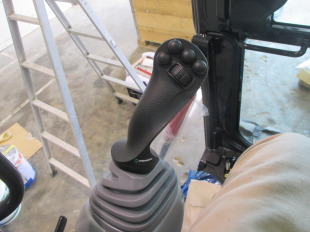

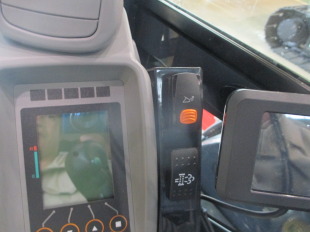

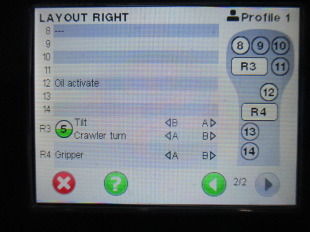

今回はジョイスティックの指先操作で走行可能となるトラックステアリングバルブのオプションを導入頂き、初めてのセッティングでした。これにより油圧ショベルの操作は全て指先で行うこととなり今まで以上に繊細な動きが可能となります。


また、ミニ油圧ショベル5tクラス以下のお問合せが増えています。

クボタU55-6(iDig付)にスチールリストチルトローテーターX06取付け


PC55MRにスチールリストチルトローテーターX07(別途iDig)取付け


ミニショベル日立建機X35U-5B(3.5t)にチルトローテーターX04を取付け


チルトローテーターは標準で360度旋回、45度左右チルト、油圧ワンタッチでバケット類の自動脱着が可能となり省人力化や、作業時間の短縮、経費削減が可能となります。機械制御システム(マシンコントロールシステム/MCS)の互換性もMoba(モバ)、Leica(レイカ)、Topcon(トプコン)、Trimble(トリンブル)などの市場にある主要なメーカー全てに対応可能で最近人気のあるiDig(アイディグ)にも連携可能です。


◎今回の取付機種

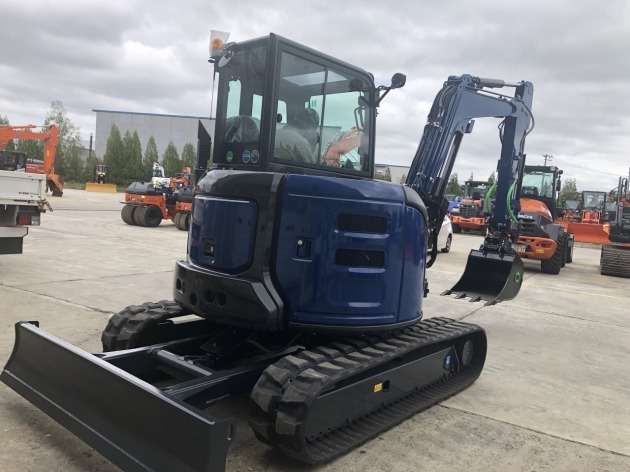

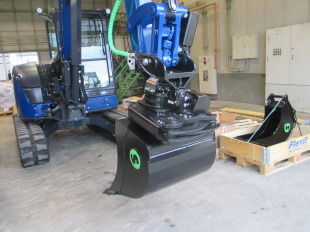

ミニ油圧ショベル : 日立建機ZX50U-5B

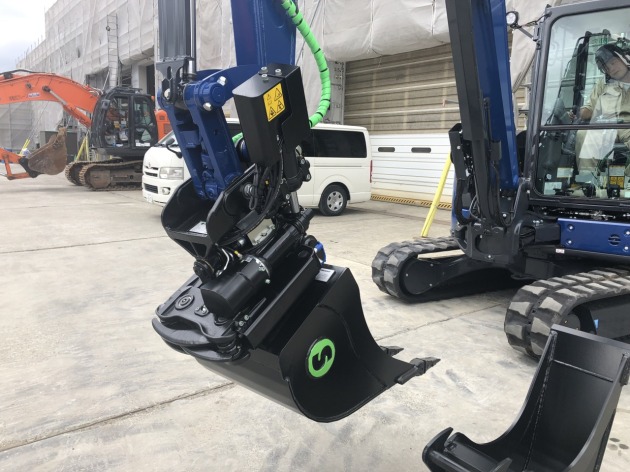

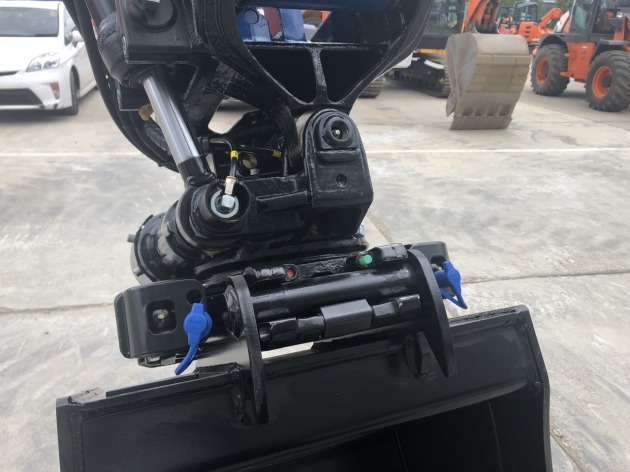

チルトローテーター STEELWRIST製 X06 DF/S40,180㎏】

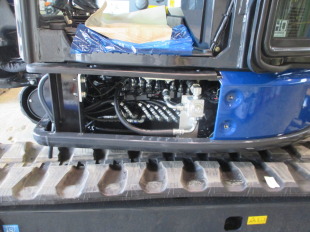

・オプション : グリッパー、集中給脂システム、トラックステアリングバルブ

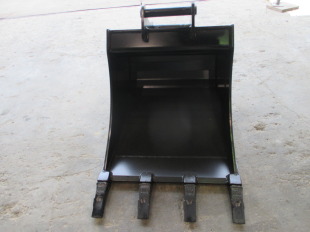

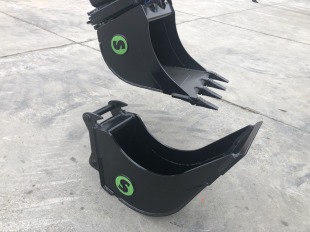

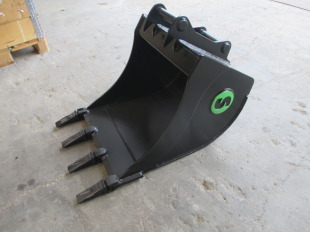

普通バケット DB4T-S40(0.15m3,W600mm,109㎏)

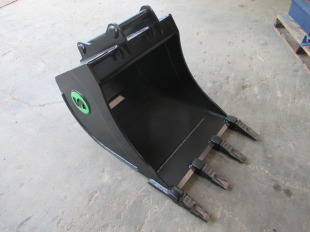

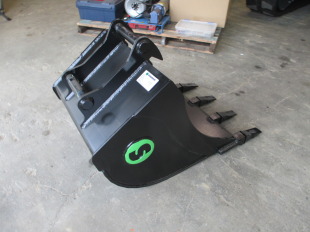

普通バケット DB5T-S40(0.25m3,W700mm,150㎏)

後日納品


グレーディング(法面)バケット GB5-S40(0.24m3,W1,200mm,140㎏)

後日納品

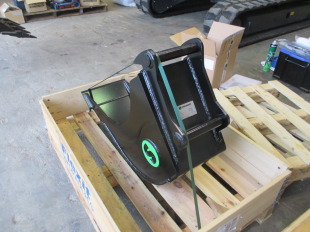

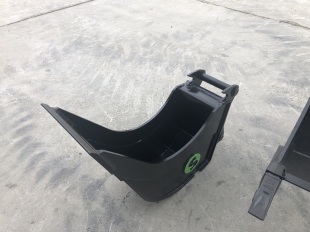

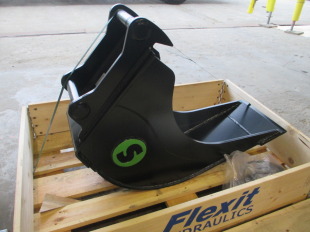

ケーブル(幅狭)バケット CB3-S40(0.08m3,W300mm,69㎏)



タイングラップル FG20-7-S40(開口幅w1,250mm,180㎏)

後日納品


グレーディング・ビーム GR1500-S40(幅w1,500mm)

後日納品


パレットフォーク PF2000-S40

後日納品

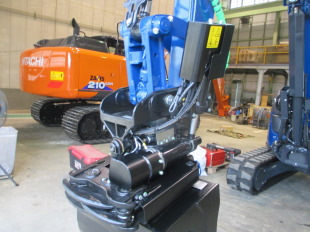

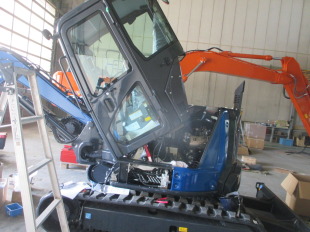

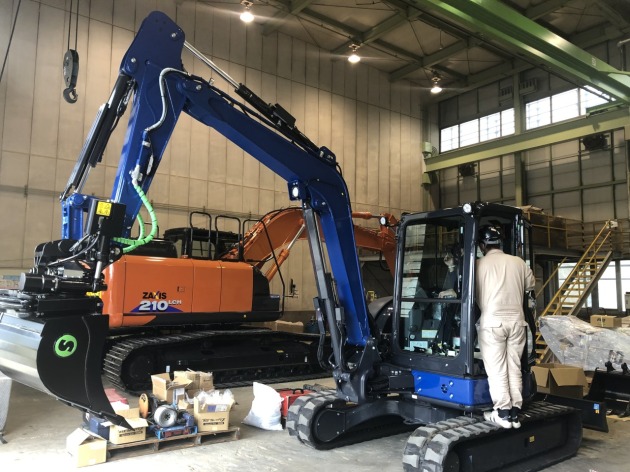

取り付け・セッティング作業



お客様へ取扱い説明



動作確認






STEELWRIST製チルトローテーターは360度旋回、左右チルト、油圧ワンタッチが標準仕様で、オプションによりグリッパー(内蔵型グラップル)、自動油圧配管システム(SQ)、チルトローテーター脱着のための油圧ワンタッチなどを現場や予算に合わせてカスタマイズが可能となっています。また多様な専用アタッチメントもご用意しております。


当社では、スウェーデン STEEL WRIST社の日本代理店として、各商品機種のセッティングからメンテナンスまで行っております。お気軽にお問い合わせ下さい。
