パワーチルト･チルトローテーター専用パレットフォークの構造/仕様

2021年9月16日

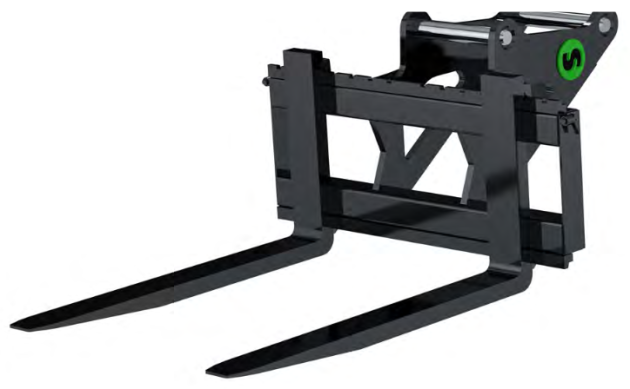

パワーチルト(左右チルト)およびチルトローテーター(360度旋回､左右チルト)専用フォークリフトアタッチメント「パレットフォーク」の構造と仕様詳細

当社で扱うSTEELWRIST(スチールリスト)社の「パレットフォーク」は、ENGCON(エンコン)社、ROTOTILT(ロトチルト)社、OIL QUIQU(オイルクイック)社など他のチルトローテータにも取付けて使用可能です。※バケットなどアタッチメント類は基本的には全て全メーカーと互換性があります。

構造や仕様など詳細は以下の通りです。

【構造】

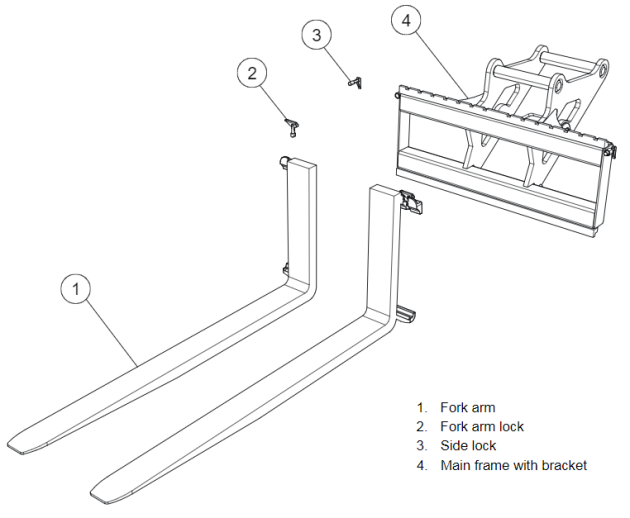

構造はシンプルで、「図④のメインフレーム」と「図①のフォークアーム」、「図②③のフォークアームとサイドをロックする金具」となっています。

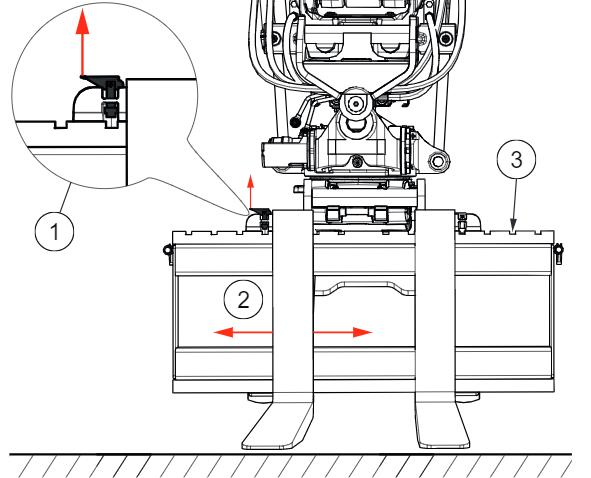

フォークアーム幅は、図③のロック金具を上げ、手動でフォークアームをスライドさせることにより調整を行います。

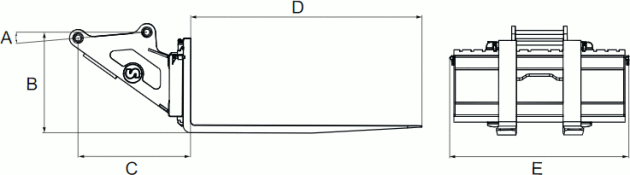

【仕様図】

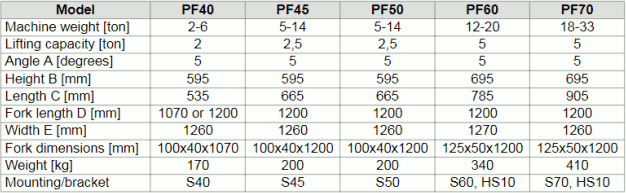

【仕様表】
