ZX40U-5Bに「チルトローテーター X06 DF/S40 グリッパー付」取付け

2022年11月5日

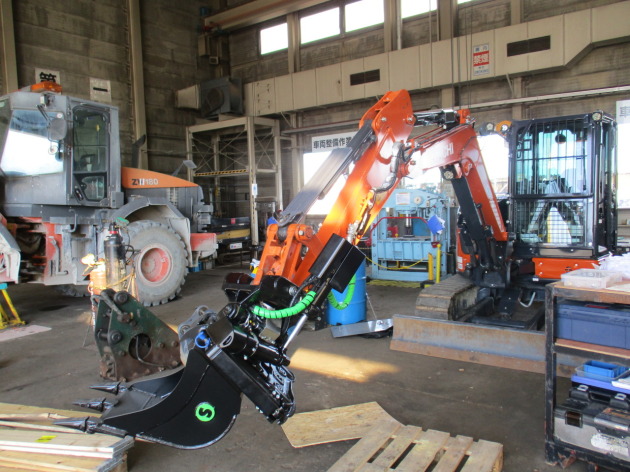

日立建機ZX40U-5BにチルトローテーターX06(グリッパー付)の取り付け・セッティング作業を北海道苫小牧市に行ってきました。

当初チルトローテーターの機種をX04で準備をしていましたが、出荷間際にZX40U-5Bの該当機種がX06を判明し納品が遅れ大変ご迷惑をお掛けしました。

チルトローテーターの機種選定は油圧ショベルのサイズの他に各部の寸法や構造によって決定され、機種によっては部品の別途追加や取付不可の場合もあります。このため取付けする油圧ショベルの機種をお見積り時に確認させて頂いております。又、チルトローテーターはカスタマイズ性が高く各種オプションの有無によっても内容が変わりますのでご依頼を頂く際にはお手数ですが【お見積りシート】へのご記入をお願いしております。何卒よろしくお願いいたします。
※【お見積りシート】はチルトローテーター(360度旋回、左右チルト)【製品紹介】よりダウンロードして頂けます。

最近は機械制御システム(マシンコントロール、マシンガイダンス)に連動したいというお客様も増えています。Moba(モバ)、Leica(レイカ)、Topcon(トプコン)、Trimble(トリンブル)などの市場にある主要なメーカー全てに対応可能でiDig(アイディグ)にも連携可能です。当社では油圧ショベル2Dマシンガイダンス「iDig(アイディグ)」【製品紹介】の販売も行っています。チルトローテーターのセッティングと併せてに取付・設定には当社の専任メカニックがお伺いします。使用するユーザーや建機メーカーにも取り扱い説明や整備方法などお伝えしその後もしっかりとサポートいたします。




◎今回の取付機種

油圧ショベル : 日立建機 ZX40U-5B


◎納品

【チルトローテーター STEELWRIST製 X06 DF/S40】
・オプション : グリッパー、集中給脂システム
  • 普通バケットDB2T - S40、ツース付、w450mm

STEELWRIST製は機体や導入予算に合わせて機能のカスタマイズが可能です。チルトローテーターを脱着するための「クイックワンタッチカプラー」や内蔵補助フォーク「グリッパー」、自動配管「SQシステム」など必要に合わせて選択できます。先端重量や先端の腕の長さを考慮して選択する方や導入予算で決定される方など様々です。新車導入に合わせてのチルトローテーターの導入ではメーカー標準バケットが必要無くなるので、メーカーにお願いをしてチルトローテーター用のブラケットに改造して納品ということも12tクラス以上になると多いですね。
詳しくはご相談下さい。


納品状況

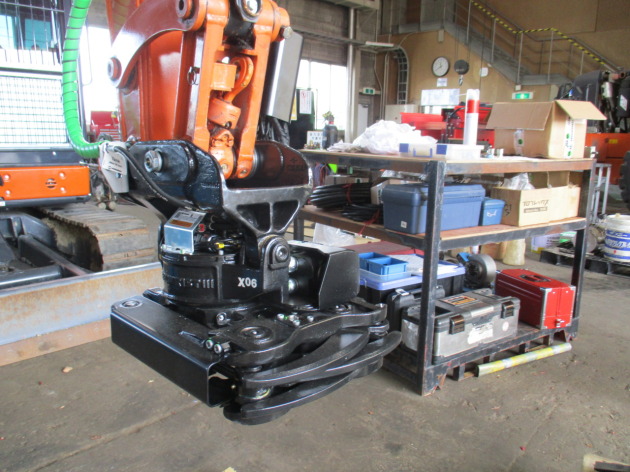

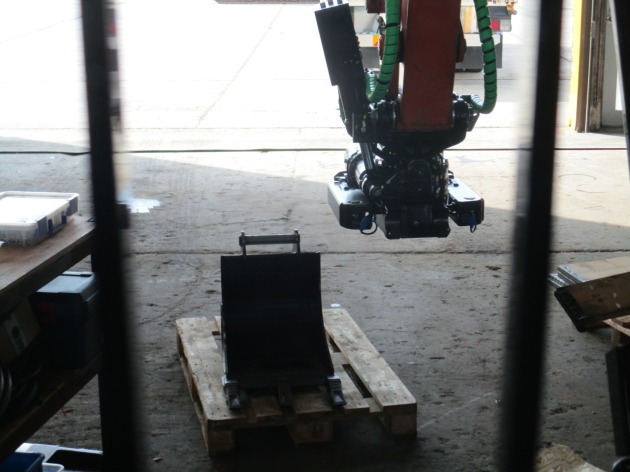

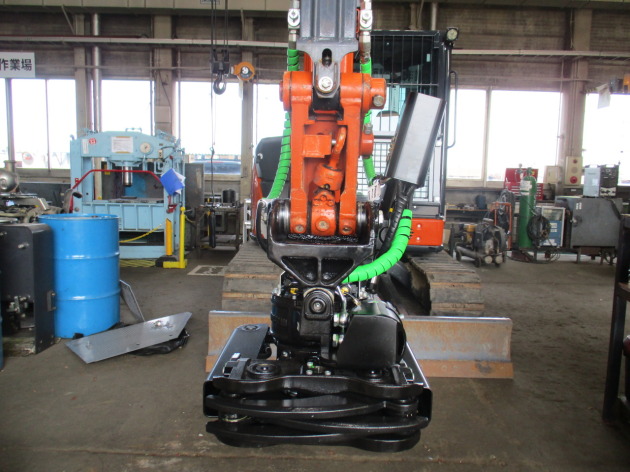

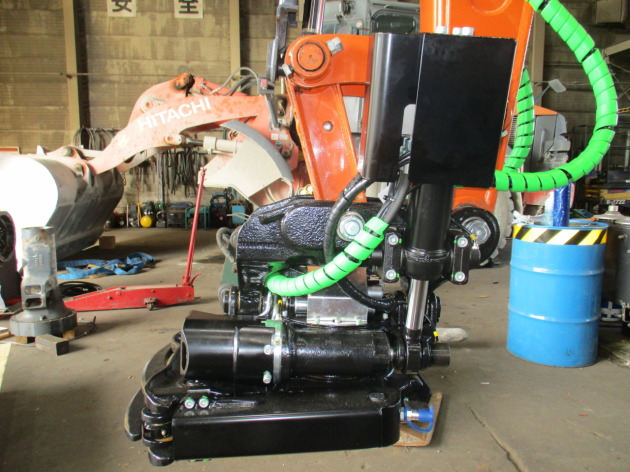

・チルトローテーター X06 DF/S40

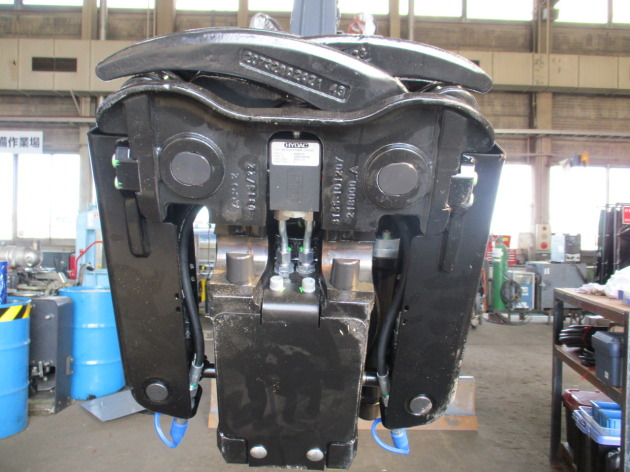

・オプション : グリッパー、集中給脂システム

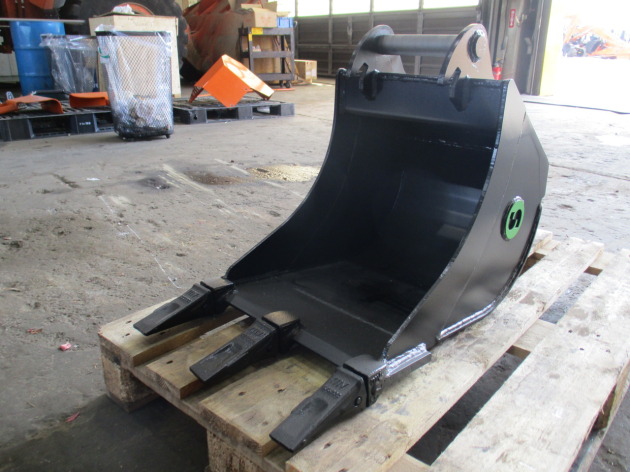

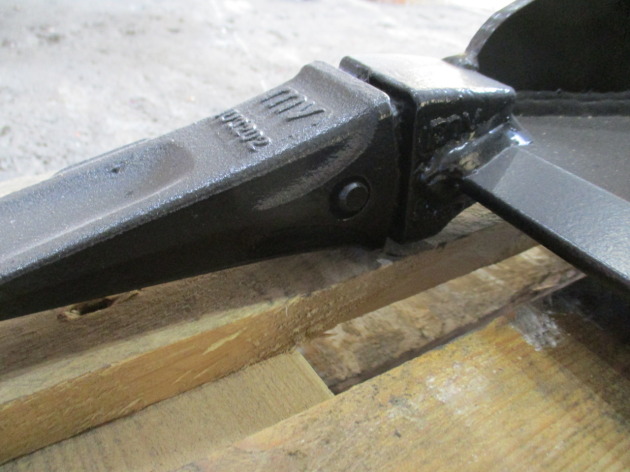

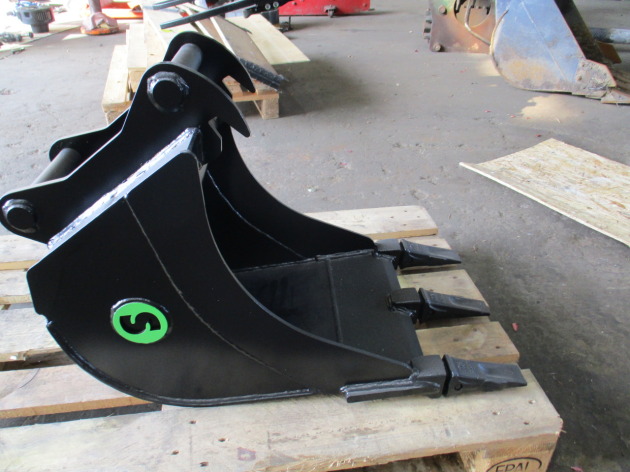

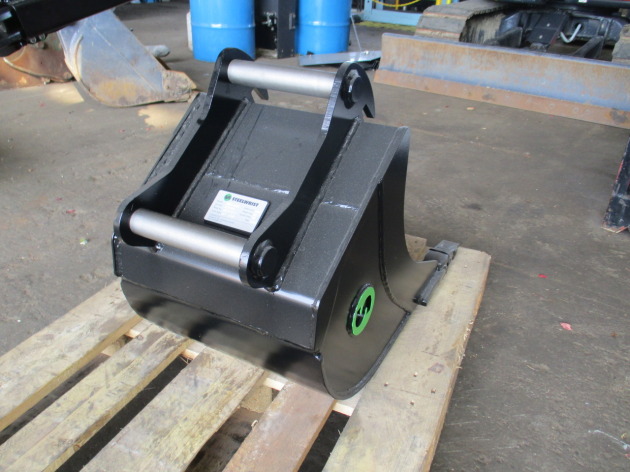

・普通バケットDB6T - S40、ツース付、w700mm

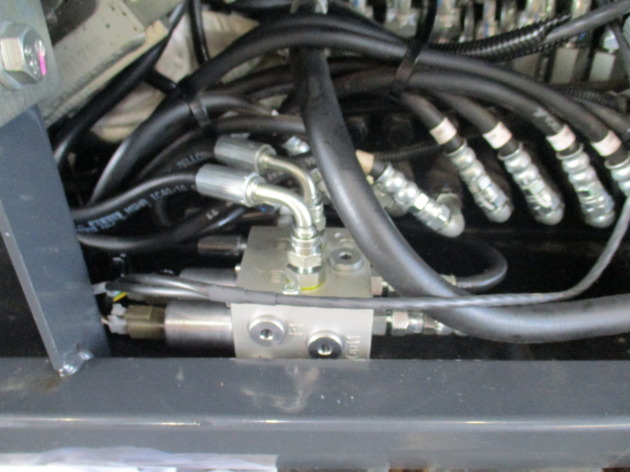

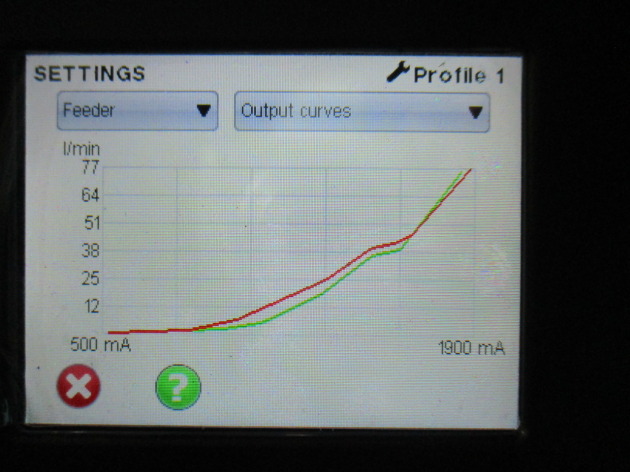

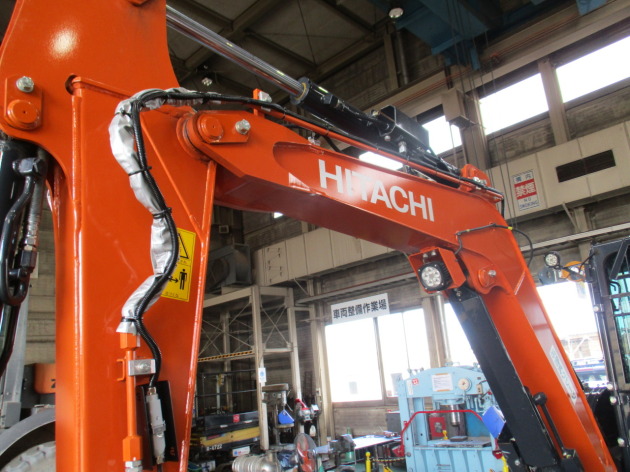

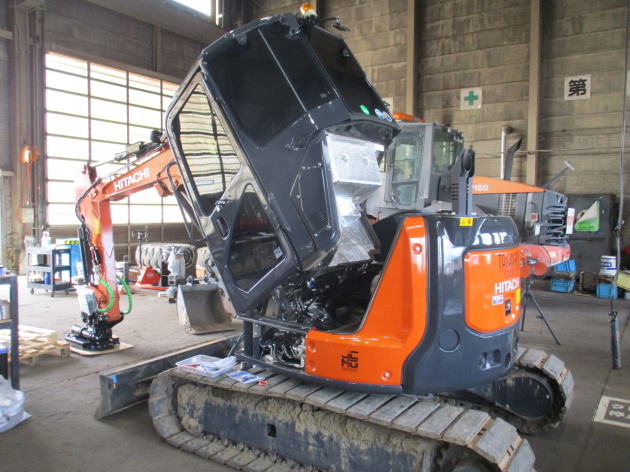

取り付け・セッティング作業

作業は3日間となります。弊社メカニックが最終日に1時間ほど取り扱い説明のレクチャーを行います。

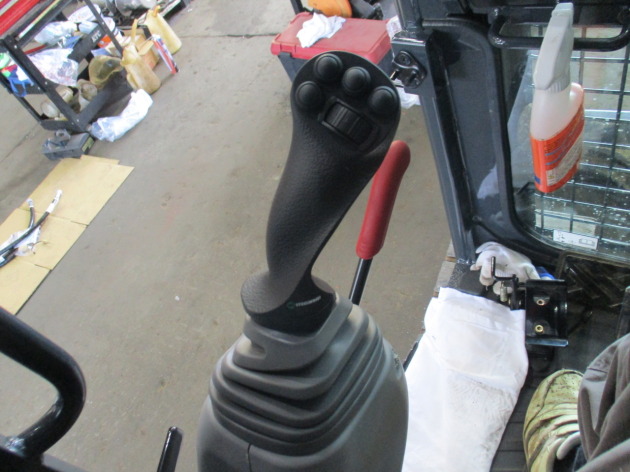

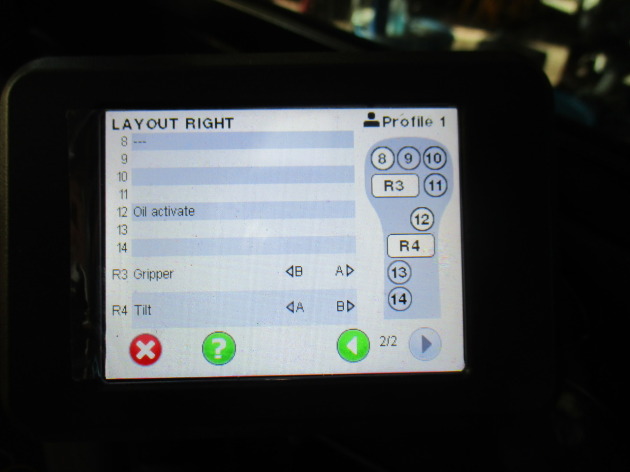

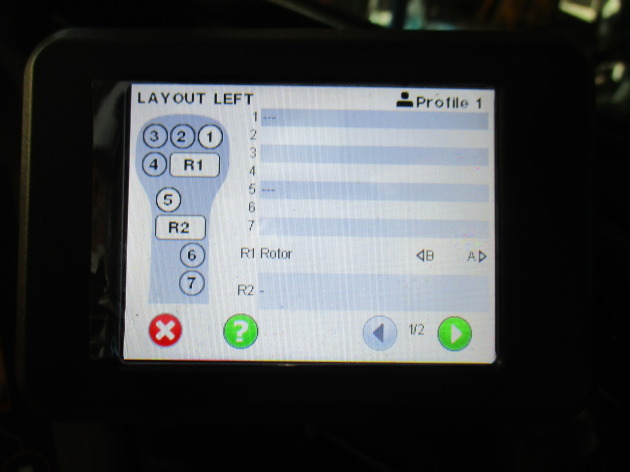

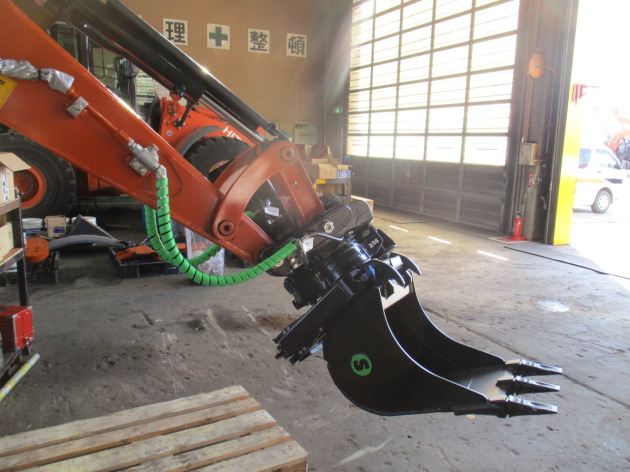

動作確認

実際にお客様に操作して頂きながらレクチャーを行います。整備方法など疑問点は何でもお聞き下さい。

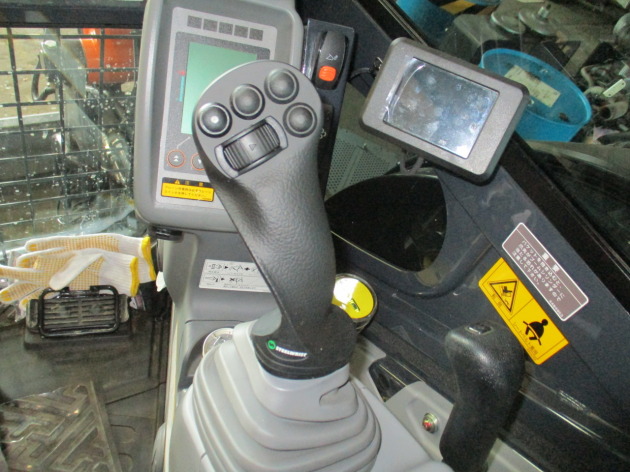

STEELWRIST製チルトローテーターは360度旋回、左右チルト、油圧ワンタッチが標準仕様で、オプションによりグリッパー(内蔵型グラップル)、自動油圧配管システム(SQ)、チルトローテーター脱着のための油圧ワンタッチ、ジョイスティックでの走行を可能にするバルブ(クローラー限定)などを現場や予算に合わせてカスタマイズが可能となっています。また多様な専用アタッチメントもご用意しております。

当社では、スウェーデン STEEL WRIST社の日本代理店として、各商品機種のセッティングからメンテナンスまで行っております。お気軽にお問い合わせ下さい。
